MONTAGE
SICHTSCHUTZ
1
2
3
1
2
12

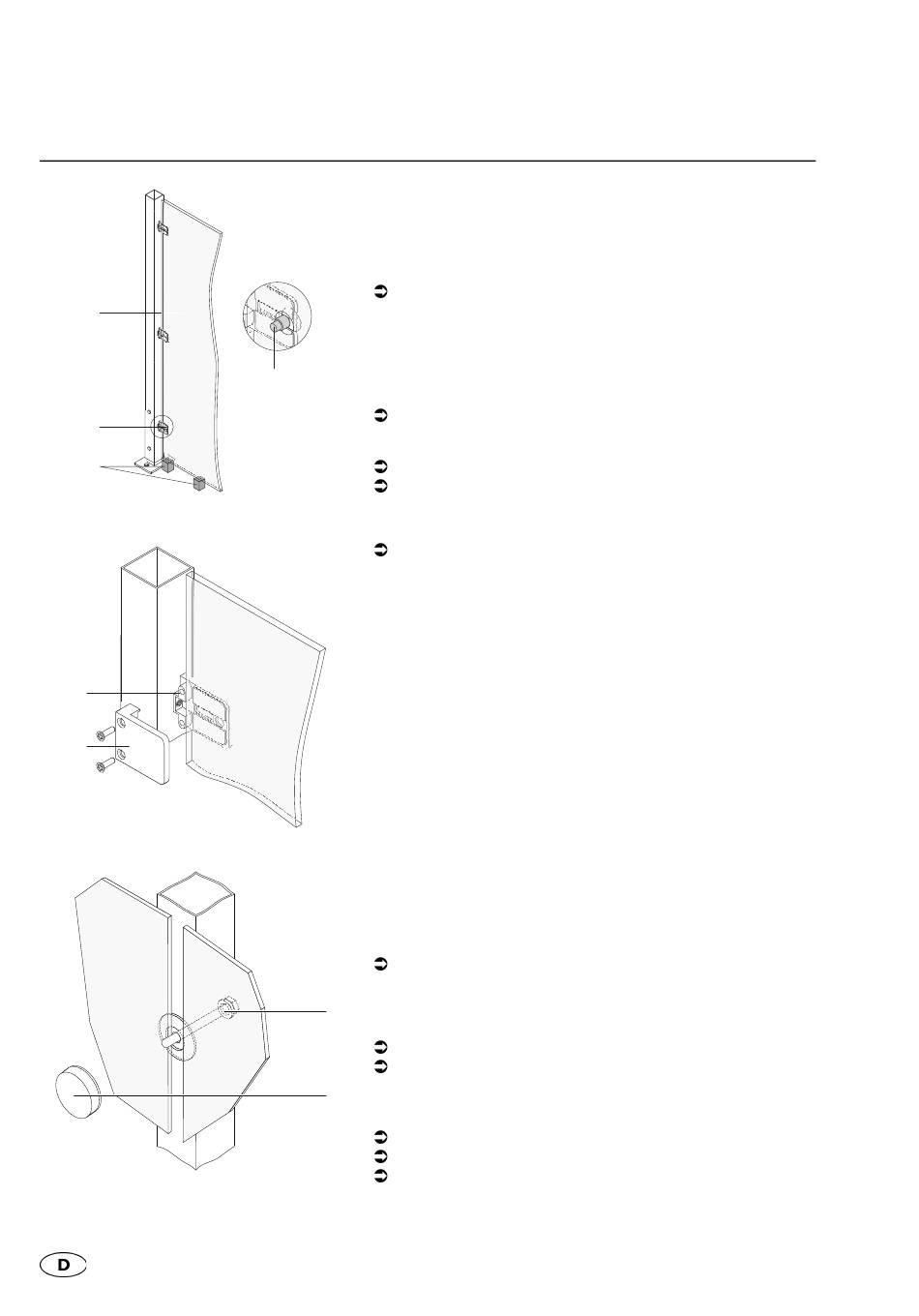

Glaselemente an Klemmbacken montieren
Hinweis
Die folgenden Arbeitsschritte gelten ausschließlich für Variante mit
Klemmbacken.
Immer ein Glaselement 1 gleichzeitig an zwei Pfosten montieren.
- 15 mm Holzunterlagen verwenden bei Variante mit Pfostenan-
ker zum Einbetonieren
- 27 mm Holzunterlagen verwenden bei Variante mit Pfostenan-
ker zum Aufschrauben
4
Bei Montage eines Glaselements in ein Endfeld:
Glaselement in folgender Reihenfolge montieren.
1. Glaselement in Endfeld schieben.
2. Glaselement an Pfosten montieren.
Glaselement an Klemmbacken stellen.
Stift 4 durch Loch im Glaselement in unterste Klemmbacke stek-
ken.
Oberteile der Klemmbacken 2 auf Unterteil der Klemmbacken 2
schrauben und Glaselement einklemmen.
Glaselemente an Klemmteller montieren
Hinweis
Die folgenden Arbeitsschritte gelten ausschließlich für Variante mit
Klemmtellern.
Holzunterlagen unter Glaselement legen.
- 15 mm Holzunterlagen verwenden bei Variante mit Pfostenan-
ker zum Einbetonieren
1
- 27 mm Holzunterlagen verwenden bei Variante mit Pfostenan-
ker zum Aufschrauben
Klemmteller 2 auf Innensechskantschraube 1 M8x80 schrauben.
Innensechskantschraube 1 mit 16 Nm Anzugsmoment festziehen.
2
Bei Montage eines Glaselements in ein Endfeld:
Glaselement in Endfeld schieben.
Klemmteller 2 auf Innensechskantschraube 1 schrauben.
Innensechskantschraube mit 16 Nm Anzugsmoment festziehen.
