MONTAGE
SICHTSCHUTZ
10

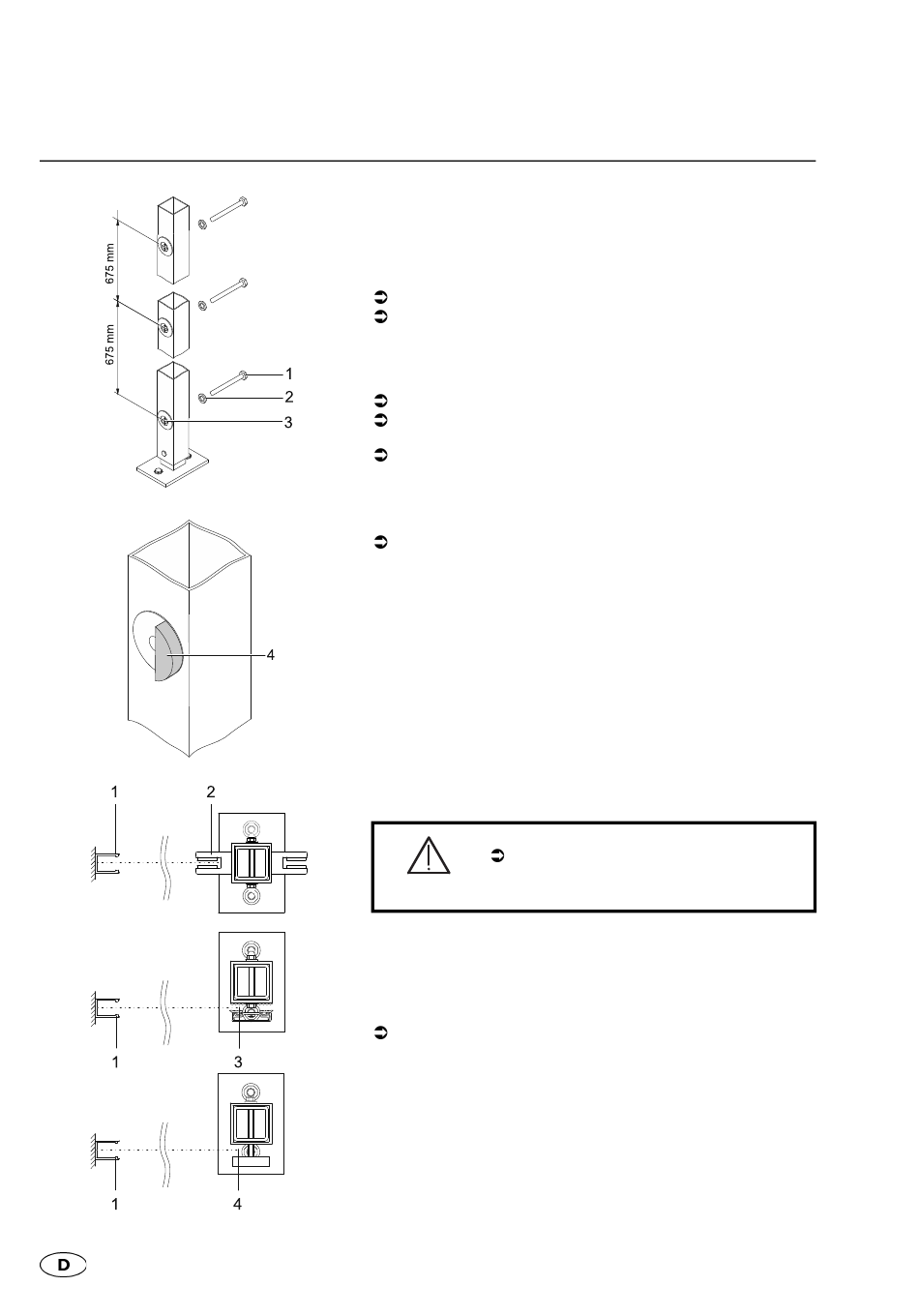

Klemmteller montieren
Hinweis
Die folgenden Arbeitsschritte gelten ausschließlich für Variante mit
Klemmtellern.
Obere Schraube von Pfostenankerbefestigung ausschrauben.
Bohrlöcher anzeichnen.
- Erstes Bohrloch 675 mm oberhalb von Bohrloch oberer
Schraube 3 mittig auf Pfosten anzeichnen.
- Zweites Bohrloch 675 mm oberhalb von erstem Bohrloch mittig
auf Pfosten anzeichnen.
Bohrlöcher bohren (9 mm).
Selbstklebende Dichtung (Lieferumfang) wie dargestellt um Bohr-
löcher kleben.
Innensechskantschrauben 1 M8x80 mit Unterlegscheiben 2 von
Rückseite Pfosten her durchschieben.
Bei Abschlusspfosten zusätzlich Halbkreisausschnitt 4 (Lieferum-
fang) an jedem Klemmteller anbringen.
Endfeld montieren
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
Warnung
löcher liegen.
Hinweis
Endfeld dient zur Montage eines Glaselements an eine bestehende
Wand.
Endfeld wie folgt montieren:
Mitte des Endfelds 1 entsprechend Mitte Klemmbacken 2 bzw.
Klemmprofil 3 oder Klemmteller 4 am Pfosten ausrichten.
