Inhaltszusammenfassung für Sprinz SICHTSCHUTZ

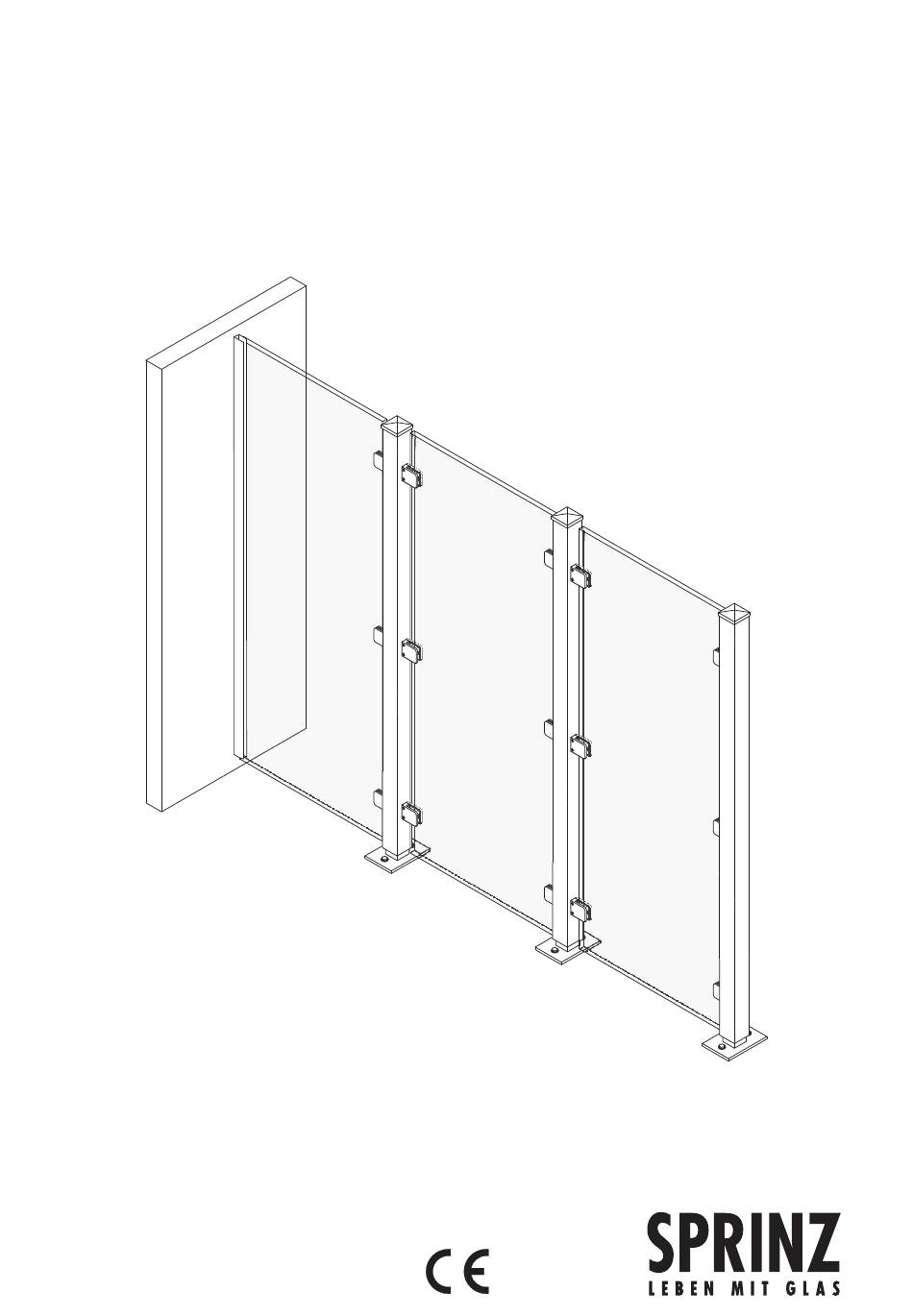

- Seite 1 MONTAGEANLEITUNG SICHTSCHUTZ...
-
Seite 2: Lieferumfang
Optional: Während des Auspackens Glas immer auf eine Unterlage Endfeld (z. B. Holz, Pappe, etc.) stellen. Während der Montage Sichtschutz immer mit Pappe vor Variante mit Pfostenanker zum Einbetonieren und Beschädigungen schützen. Klemmtellern Sicherstellen, dass die Ecken der Gläser nicht angesto- ßen werden. -
Seite 3: Variante Mit Pfostenanker Zum Aufschrauben Und Durchgängigen Klemmprofilen
MONTAGE SICHTSCHUTZ Variante mit Pfostenanker zum Aufschrauben und MONTAGE durchgängigen Klemmprofilen Voraussetzung Es sind enthalten: Voraussetzung für eine schnelle und saubere Montage: Pfostenanker zum Aufschrauben Klemmprofile, inkl. Im Boden ist ein statisch tragendes Betonfundament - selbstschneidenden Schrauben erforderlich. - selbstklebender Gummiauflage Lieferumfang prüfen auf... - Seite 4 MONTAGE SICHTSCHUTZ Übersicht Legende Variante mit Pfostenanker zum Einbetonieren und Klemm- profilen: 1. Endfeld 2. Pfostenanker zum Einbetonieren 3. Glaselement 4. Klemmprofil 5. Pfostenabschlusskappe 6. Pfosten Legende Variante mit Pfostenanker zum Einbetonieren und Klemm- backen: 1. Klemmbacke 2. Glaselement 3. Pfostenanker zum Einbetonieren 4.
- Seite 5 MONTAGE SICHTSCHUTZ Legende Variante mit Pfostenanker zum Aufschrauben und Klemm- profilen: 1. Endfeld 2. Pfostenanker zum Aufschrauben 3. Glaselement 4. Klemmprofil 5. Pfostenabschlusskappe 6. Pfosten Legende Variante mit Pfostenanker zum Aufschrauben und Klemm- backen: 1. Klemmbacke 2. Glaselement 3. Pfostenanker zum Aufschrauben 4.
- Seite 6 MONTAGE SICHTSCHUTZ Pfostenanker montieren Bei Variante mit Pfostenanker zum Einbetonieren A: Achsmaße einhalten. Max. Pfostenabstand entsprechend beachten. Pfostenanker 1 im Boden einbetonieren. Pfostenanker 1 mit längerer Wasserwaage ausrichten. Sicherstellen, dass Pfostenanker mind. 350 mm im Fundament steckt. Bei Variante mit Pfostenanker zum Aufschrauben B: Hinweis Für die Montage des Pfostenankers zum Aufschrauben ist ein Beton-...
- Seite 7 MONTAGE SICHTSCHUTZ Bei Variante mit Pfostenanker zum Aufschrauben ersten Pfosten wie folgt montieren: Pfosten 1 auf Pfostenanker 2 schieben. 5 mm Holzunterlage 3 zwischen Pfosten und Pfostenanker legen. - Sicherstellen, dass Abstand zum Boden 17 mm beträgt. Hinweis Pfostenankerabdeckungen sind optional. Pfostenankerabdeckungen nur anbringen, falls im Lieferumfang enthalten.
- Seite 8 MONTAGE SICHTSCHUTZ Klemmprofil montieren Hinweis Die folgenden Arbeitsschritte gelten ausschließlich für Variante mit Klemmprofilen für einseitige und beidseitige Glasklemmung. Klemmprofil wie folgt an Pfosten montieren: Klemmprofil 1 an Vorderseite des Pfostens montieren. Klemmprofil mittig an Pfosten ausrichten. 10 mm Abstand einhalten zwischen:...
- Seite 9 MONTAGE SICHTSCHUTZ Klemmbacken montieren Hinweis Die folgenden Arbeitsschritte gelten ausschließlich für Variante mit Klemmbacken. Montage der Klemmbacken rund und Klemmbacken eckig ist identisch. Bilder zeigen Klemmbacken eckig. Befestigungspunkte für Klemmbacken wie folgt anzeichnen: - mittig an Pfosten - Befestigungspunkt für unterste Klemmbacke im Abstand von 210 mm von Unterkante Pfosten anzeichnen.
- Seite 10 MONTAGE SICHTSCHUTZ Klemmteller montieren Hinweis Die folgenden Arbeitsschritte gelten ausschließlich für Variante mit Klemmtellern. Obere Schraube von Pfostenankerbefestigung ausschrauben. Bohrlöcher anzeichnen. - Erstes Bohrloch 675 mm oberhalb von Bohrloch oberer Schraube 3 mittig auf Pfosten anzeichnen. - Zweites Bohrloch 675 mm oberhalb von erstem Bohrloch mittig auf Pfosten anzeichnen.
- Seite 11 MONTAGE SICHTSCHUTZ Endfeld 1 mit längerer Wasserwaage 2 ausrichten. Bohrlöcher mit Endfeld anzeichnen. Bohrlöcher bohren. Dübel in Bohrlöcher stecken. Endfeld an Wand schrauben. Glaselemente an Klemmprofile montieren Glaselemente wie folgt montieren: Glaselemente 1 immer paarweise in Klemmprofil 2 eines Pfostens montieren.
- Seite 12 MONTAGE SICHTSCHUTZ Glaselemente an Klemmbacken montieren Hinweis Die folgenden Arbeitsschritte gelten ausschließlich für Variante mit Klemmbacken. Immer ein Glaselement 1 gleichzeitig an zwei Pfosten montieren. - 15 mm Holzunterlagen verwenden bei Variante mit Pfostenan- ker zum Einbetonieren - 27 mm Holzunterlagen verwenden bei Variante mit Pfostenan-...
- Seite 13 MONTAGE SICHTSCHUTZ Keildichtung in Endfeld schieben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Varianten mit Endfeld. Um Eindrücken zu erleichtern, Keildichtung mit Spülmittel benetzen. Keildichtung 2 in Endfeld 1 drücken. Pfostenabschlusskappen 1 auf Pfosten schieben. Bild: Variante mit Pfostenanker zum Aufschrauben und Klemmprofilen...
- Seite 14 MONTAGE SICHTSCHUTZ Bild: Variante mit Pfostenanker zum Aufschrauben und Klemmbacken Bild: Variante mit Pfostenanker zum Aufschrauben und Klemmteller...
- Seite 15 MONTAGE SICHTSCHUTZ Bild: Variante mit Pfostenanker zum Einbetonieren und Klemmprofilen Bild: Variante mit Pfostenanker zum Einbetonieren und Klemmbacken Bild: Variante mit Pfostenanker zum Einbetonieren und Klemmteller...
- Seite 16 MONTAGE SICHTSCHUTZ...
- Seite 17 MONTAGE SICHTSCHUTZ...
- Seite 18 MONTAGE SICHTSCHUTZ...
- Seite 19 MONTAGE SICHTSCHUTZ...
