MONTAGE
SICHTSCHUTZ
1
2
1
2
1
1
8

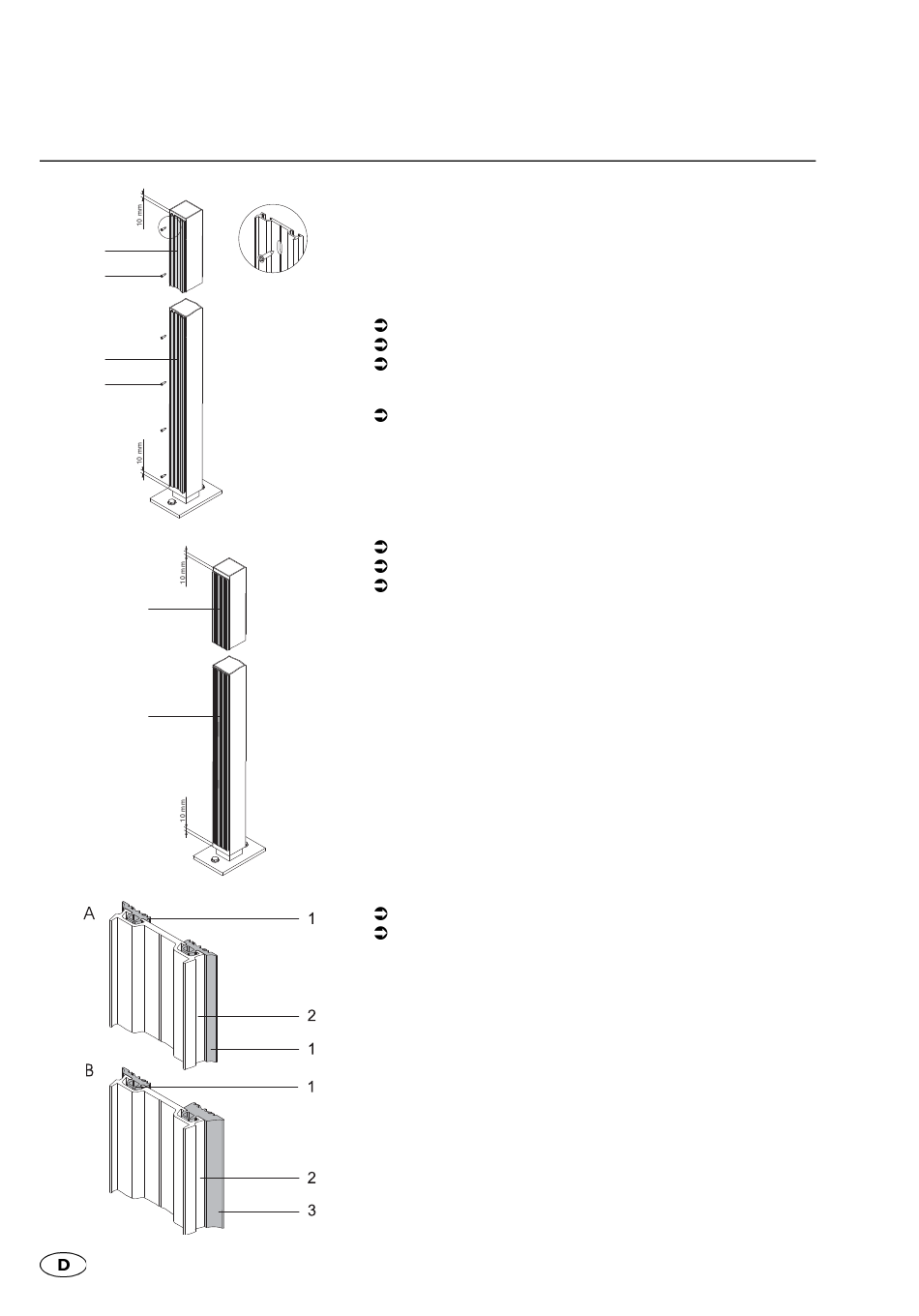

Klemmprofil montieren
Hinweis
Die folgenden Arbeitsschritte gelten ausschließlich für Variante mit
Klemmprofilen für einseitige und beidseitige Glasklemmung.
Klemmprofil wie folgt an Pfosten montieren:
Klemmprofil 1 an Vorderseite des Pfostens montieren.
Klemmprofil mittig an Pfosten ausrichten.
10 mm Abstand einhalten zwischen:
- Unterkante Klemmprofil und Unterkante Pfosten
- Oberkante Klemmprofil und Oberkante Pfosten
Klemmprofil mit mitgelieferten selbstschneidenden Schrauben 2
an Pfosten schrauben.
Klemmprofil 1 von Pfosten abschrauben.
Selbstklebende Gummiauflage an Pfosten kleben.
10 mm Abstand einhalten zwischen:
- Unterkante Gummiauflage und Unterkante Pfosten
- Oberkante Gummiauflage und Oberkante Pfosten
Keildichtungen 1 Dicke 3 mm in Klemmprofil 2 drücken.
Bei Abschlusspfosten tiefe Keildichtung 3 Dicke 11 mm in Klemm-
profil an Seite ohne Glaselement drücken.
- A: Pfosten zwischen zwei Glaselementen
- B: Abschlusspfosten
Hinweis
Um Eindrücken zu erleichtern, Keildichtung mit Spülmittel benetzen.
HinweisBei jedem Klemmprofil sind 2 Keildichtungen Dicke 3 mm und 1
Keildichtung Dicke 11 mm beigelegt.
