MONTAGE
SICHTSCHUTZ
6
A
1
B
2

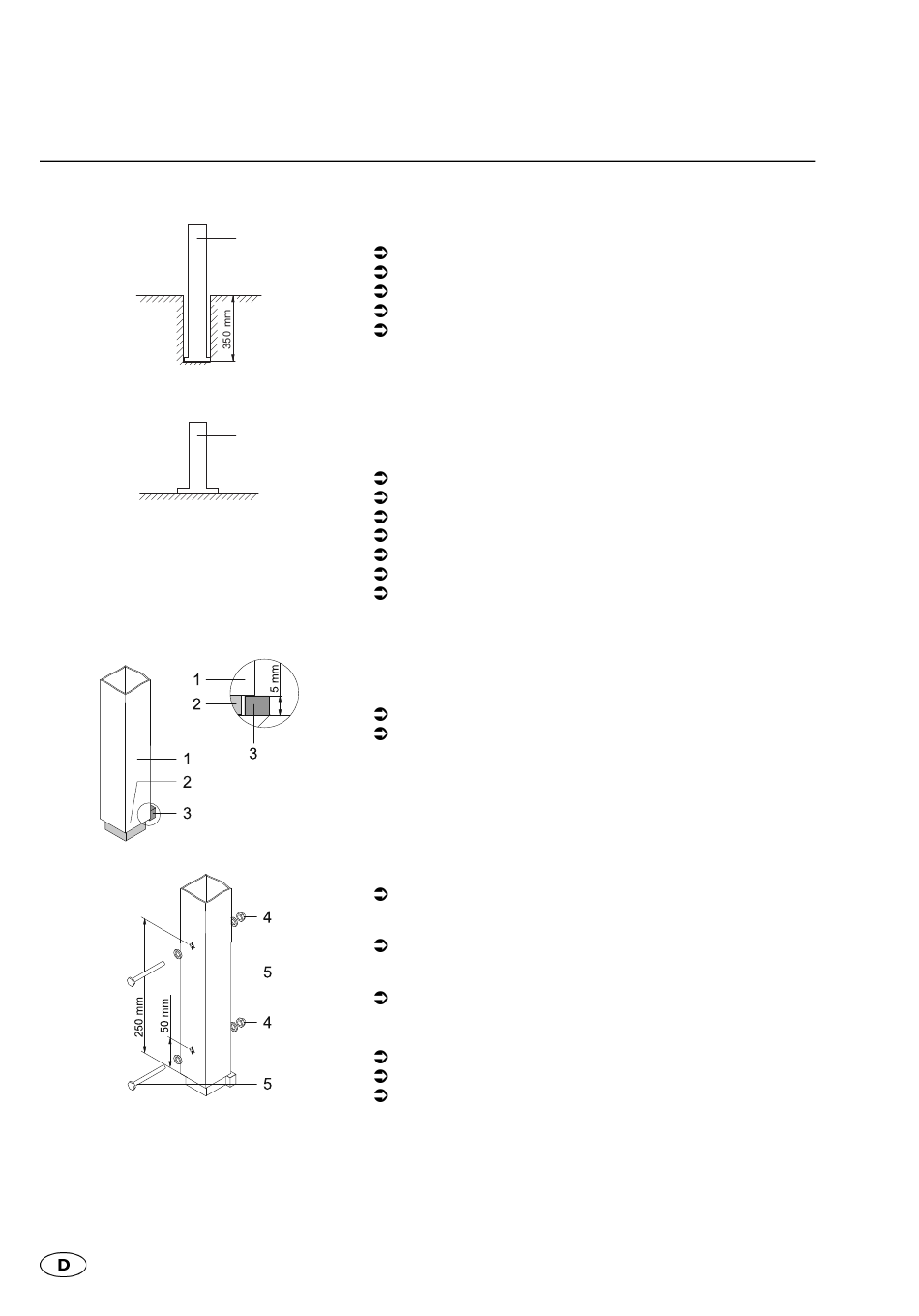

Pfostenanker montieren
Bei Variante mit Pfostenanker zum Einbetonieren A:
Achsmaße einhalten.
Max. Pfostenabstand entsprechend beachten.
Pfostenanker 1 im Boden einbetonieren.
Pfostenanker 1 mit längerer Wasserwaage ausrichten.
Sicherstellen, dass Pfostenanker mind. 350 mm im Fundament
steckt.
Bei Variante mit Pfostenanker zum Aufschrauben B:
Hinweis
Für die Montage des Pfostenankers zum Aufschrauben ist ein Beton-
fundament erforderlich.
Achsmaße einhalten.
Max. Pfostenabstand entsprechend beachten.
Pfostenanker 2 mit längerer Wasserwaage ausrichten.
Bohrlöcher mit Pfostenanker 2 anzeichen.
Mit geeignetem Werkzeug Bohrlöcher bohren.
Mitgelieferte Dübel in Bohrlöcher stecken.
Pfostenanker an Boden schrauben.
Pfosten montieren
Bei Variante mit Pfostenanker zum Einbetonieren ersten Pfosten wie
folgt montieren:
Pfosten 1 auf Pfostenanker 2 schieben.
5 mm Holzunterlage 3 zwischen Pfosten und Boden legen.
Im Abstand von 50 mm und 250 mm von Unterkante Pfosten:
- Mit geeignetem Werkzeug durch vorgebohrte Löcher im Pfosten
Bohrung 8,5 mm in Pfostenanker bohren.
Pfosten mit durchgehenden Schrauben 5 an Pfostenanker schrau-
ben.
- Sicherstellen, dass Hutmuttern 4 an Rückseite des Pfostens sind
Holzunterlage entfernen.
Weitere Pfosten wie folgt montieren:
Pfosten an Oberkante des ersten Pfostens ausrichten.
Montage wie bei ersten Pfosten durchführen.
Abstand zum Boden entsprechend anpassen.
