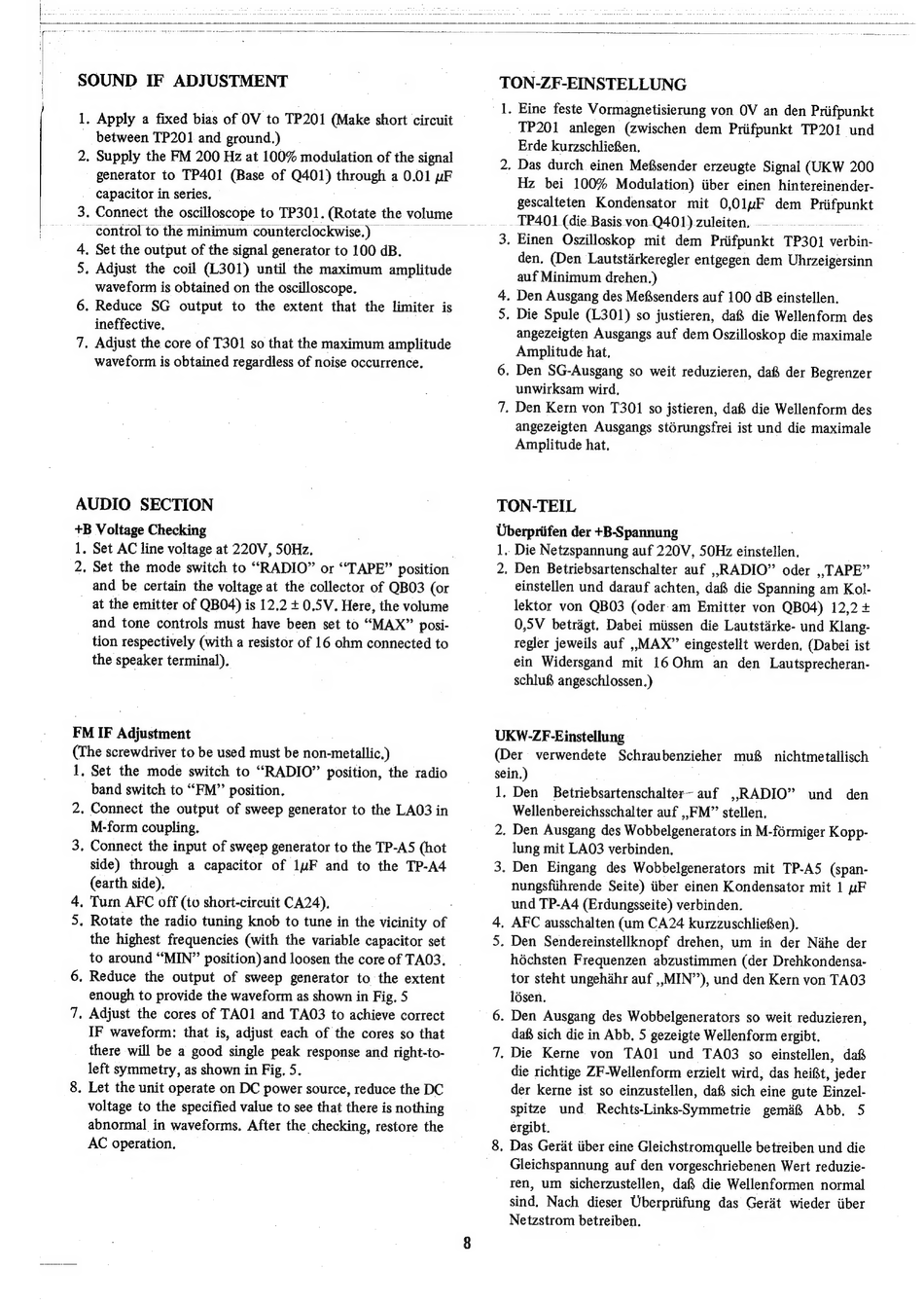

SOUND
IF ADJUSTMENT
1.
2.
Apply a fixed bias of OV to TP201 (Make short circuit
between TP201 and ground.)
Supply the FM 200 Hz at 100% modulation of the signal
generator to TP401 (Base of Q401) through a 0.01 pF
capacitor in series.
. Connect the oscilloscope to TP301. (Rotate the volume
~ control to the minimum counterclockwise.)
—
_—_
. Set the output of the signal generator to 100 dB.
. Adjust the coil (L301) until the maximum amplitude
waveform is obtained on the oscilloscope.
. Reduce
SG output to the extent that the limiter is
ineffective.
. Adjust the core of T301 so that the maximum amplitude
waveform is obtained regardless of noise occurrence.
AUDIO
SECTION
+B Voltage Checking
1.
2,
Set AC line voltage at 220V, 50Hz.
Set the mode switch to "RADIO" or "TAPE" position
and be certain the voltage at the collector of QBO3 (or
at the emitter of QB04) is 12.2 + 0.5V. Here, the volume
and tone controls must have been set to "MAX" posi-
tion respectively (with a resistor of 16 ohm connected to
the speaker terminal),
FM IF Adjustment
(The screwdriver to be used must be non-metallic.)
1,
2.
3.
Set the mode switch to "RADIO" position, the radio
band switch to "FM" position.
Connect the output of sweep generator to the LAO3 in
M-form coupling.
Connect the input of sweep generator to the TP-AS (hot
side) through a capacitor of luF and to the TP-A4
(earth side),
. Turn AFC off (to short-circuit CA24).
. Rotate the radio tuning knob to tune in the vicinity of
the highest frequencies (with the variable capacitor set
to around "MIN" position) and loosen the core of TAO3.
. Reduce
the output of sweep generator to the extent
enough to provide the waveform as shown in Fig. 5
. Adjust the cores of TAO1 and TAO3 to achieve correct
IF waveform: that is, adjust each of the cores so that
there will be a good single peak response and right-to-
left symmetry, as shown in Fig. 5.
. Let the unit operate on DC power source, reduce the DC
voltage to the specified value to see that there is nothing
abnormal in waveforms. After the checking, restore the
AC operation.
TON-ZF-EINSTELLUNG
1.
_ TP201
anlegen (zwischen dem Priifpunkt TP201 und
Erde kurzschliefen.,
. Das durch einen Mefsender erzeugte Signal (UKW 200
Hz bei 100% Modulation) iiber einen hintereinender-
gescalteten
Kondensator
mit
0,01uF
dem Prifpunkt
TP401 (die Basis von-Q401).zuleiten.
. Einen Oszilloskop mit dem Priifpunkt TP301 wvatbiil
. Den Ausgang des Mefisenders auf 100 dB einstellen.
. Die Spule (L301) so justieren, da& die Wellenform des
angezeigten Ausgangs auf dem Oszilloskop die maximale
Amplitude hat,
unwirksam wird.
. Den Kern von T301 so jstieren, dafs die Wellenform des
angezeigten Ausgangs stérungsfrei ist und die maximale
Amplitude hat.
TON-TEIL
Uberpriifen der +B-Spannung
1.
2;
Die Netzspannung auf 220V, 50Hz einstellen.
Den Betriebsartenschalter auf ,,.RADIO" oder ,,TAPE"
einstellen und darauf achten, da die Spanning am Kol-
lektor von QB03 (oder. am Emitter von QB04) 12,2 +
0,5V betragt. Dabei miissen die Lautstirke- und Klang-
regler jeweils auf ,.MAX" eingestellt werden, (Dabei ist
ein Widersgand mit 16Ohm
an den Lautsprecheran-
schlu8 angeschlossen.)
UKW-ZF Einstellung
(Der
verwendete
Schraubenzieher
mu
nichtmetallisch
sein.)
1.
2.
3.
WN
Den
Betriebsartenschalter~ auf
,,RADIO"
und
den
Wellenbereichsschalter auf ,,FM" stellen.
Den Ausgang des Wobbelgenerators in M-formiger Kopp-
lung mit LAO3 verbinden,
Den Eingang
des Wobbelgenerators mit TP-A5 (span-
nungsfiihrende Seite) iiber einen Kondensator mit 1 uF
und TP-A4 (Erdungsseite) verbinden.
. AFC ausschalten (um CA24 kurzzuschlieSen).
. Den Sendereinstellknopf drehen, um in der Nahe der
héchsten Frequenzen abzustimmen (der Drehkondensa-
tor steht ungehahr auf ,,MIN'"), und den Kern von TA03
lésen.
. Den Ausgang des Wobbelgenerators so weit reduzieren,
daf sich die in Abb. 5 gezeigte Wellenform ergibt.
. Die Kerne
von
TAO1
und TAO3
so einstellen, dai
die richtige ZF-Wellenform erzielt wird, das heift, jeder
der kerne ist so einzustellen, dafi sich eine gute Einzel-
spitze
und
Rechts-Links-Symmetrie
gemafs Abb. 5
ergibt.
. Das Gerat iiber eine Gleichstromquelle betreiben und die
Gleichspannung auf den vorgeschriebenen Wert reduzie-
_ Ten, um sicherzustellen, da& die Wellenformen normal
sind. Nach dieser Uberpriifung das Gert wieder iiber
Netzstrom betreiben.
