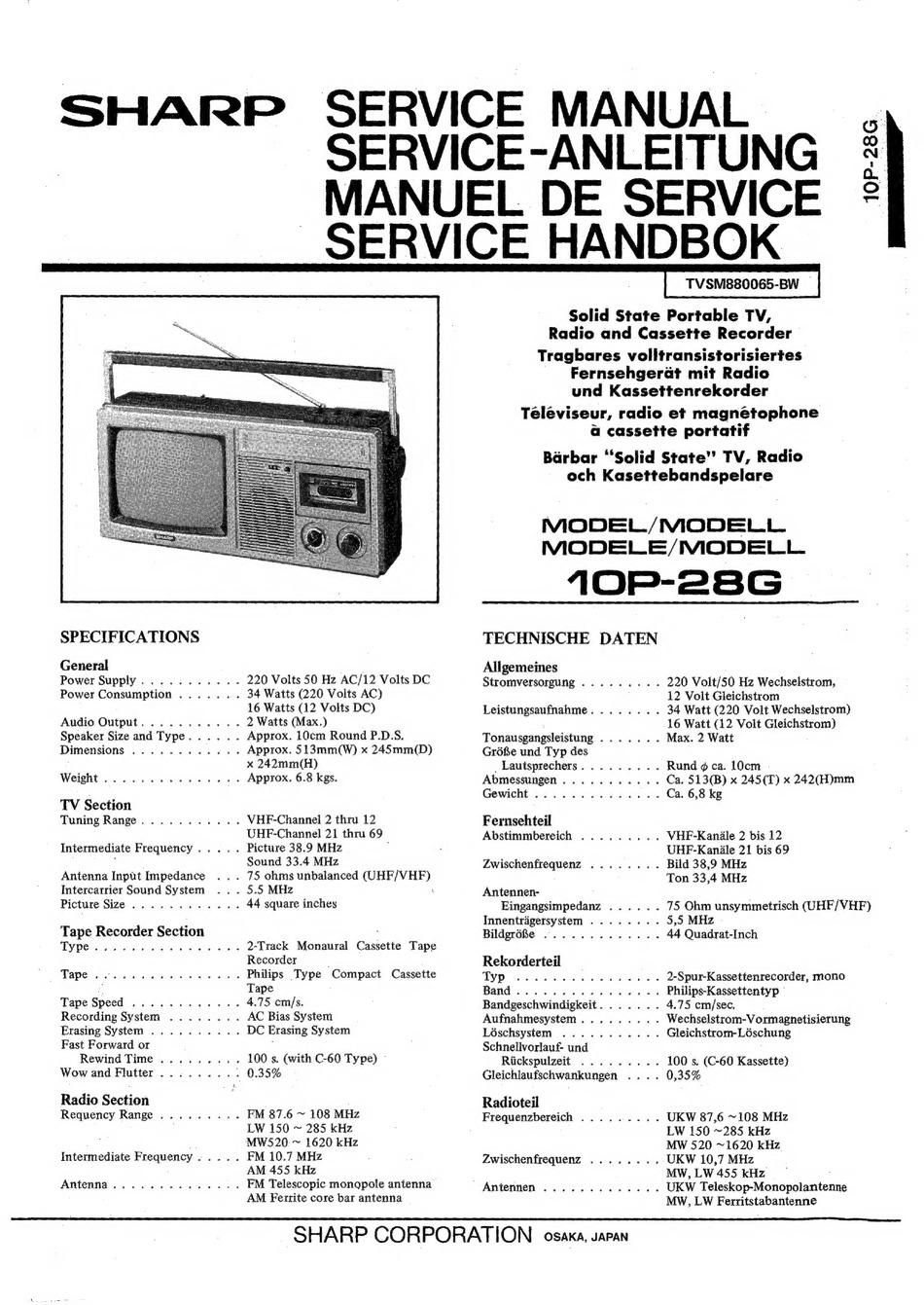

SHARP SERVICE MANUAL
SERVICE-ANLEITUNG
MANUEL DE SERVICE
SERVICE HANDBOK

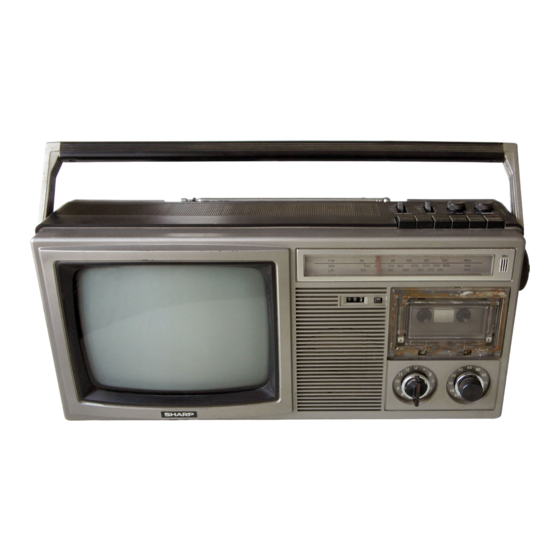

Solid State Portable TV,
Radio and Cassette Recorder
Tragbares vollitransistorisiertes
Fernsehgerat mit Radio
und Kassettenrekorder
Teléviseur, radio et magnétophone
a cassette portatif
Barbar "Solid State'' TV, Radio
och Kasettebandspelare
MODEL/MODELL
MODELE/MODELL.
10P-28G
SPECIFICATIONS TECHNISCHE DATEN
General Allgemeines
Power Supply........... 220 Volts 50 Hz AC/12 Volts DC Stromversorgung ......... 220 Volt/50 Hz Wechselstrom,
Power Consumption ....... 34 Watts (220 Volts AC) 12 Volt Gleichstrom
16 Watts (12 Volts DC) Leistungsaufnahme........ 34 Watt (220 Volt Wechselstrom)
Audio Output. .......... 2 Watts (Max.) 16 Watt (12 Volt Gleichstrom)
Speaker Size and Type...... Approx. 10cm Round P.D.S. Tonausgangsleistung ....... Max. 2 Watt
Dimensions ............ Approx. 513mm(W) x 245mm(D) Gréke und Typ des
x 242mm(H) _Lautsprechers......... Rund ¢ ca. 10cm
Weight... .....-2----- Approx. 6.8 kgs. Abmessungen........... Ca. 513(B) x 245(T) x 242(H)mm
Gewicht ..........000. Ca, 6,8 kg
TV Section
Tuning Range... 1.2.0.0. VHF-Channel 2 thru 12 Fernsehteil
UHF-Channel 21 thru 69 Abstimmbereich ......... VHF-Kaniile 2 bis 12
Intermediate Frequency ..... Picture 38.9 MHz ; : UHF-Kanile 21 bis 69
. Sound 33.4 MHz Zwischenfrequenz ........ Bild 38,9 MHz
Antenna Input Impedance ... 75 ohms unbalanced (UHF/VHF) Ton 33,4 MHz
Intercarrier Sound System ... 5.5 MHz 1 Antennen-
Picture Size... .....2-0. 44 square inches Eingangsimpedanz ...... 75 Ohm unsymmetrisch (UHF/VHF)
Innentragersystem ........ 5,5 MHz
Tape Recorder Section BildgréBe «2... 2... 44 Quadrat-Inch
TYPE est ats eae ba el eS 2-Track Monaural Cassette Tape
Recorder Rekorderteil
Tape... ee ee eee eee Philips Type Compact Cassette TVD" fais ace: coded & GodeOheras 2-Spur-Kassettenrecorder, mono
Tape Bande) ihs sed cee a eo Philips-Kassettentyp |
Tape Speed ............ 4.75 cm/s. Bandgeschwindigkeit....... 4.75 cm/sec,
Recording System ........ AC Bias System Aufnahmesystem......... Wechselstrom-Vormagnetisierung
Erasing System .......... DC Erasing System Léschsystem ........... Gleichstrom-Léschung
Fast Forward or
,
Schnellvorlauf- und
;
Rewind Time ......... 100 s. (with C-60 Type) Ritckspulzeit ......... 100 s. (C-60 Kassette)
Wow and Flutter... ......
0.35%
Gleichlaufschwankungen
.... 0,35%
Radio Section Radioteil
Requency Range ......... FM 87.6 ~ 108 MHz Frequenzbereich ......... UKW 87,6 ~108 MHz
LW 150 ~ 285 kHz LW 150 ~285 kHz
MW520.~ 1620 kHz MW 520 ~1620 kHz
Intermediate Frequency ..... FM 10.7 MHz ; Zwischenfrequenz ........ UKW 10,7 MHz
AM 455 kHz MW, LW 455 kHz
Antenna.............. FM Telescopic mongpole antenna Antennen ............- UKW Teleskop-Monopolantenne
AM Ferrite core bar antenna MW, LW Ferritstabantenne
SHARP CORPORATION osaka, saan
