ISTRUZIONI D'USO
ISTRUZIONI DI MONTAGGIO
Prima di iniziare l'assemblaggio dell'unità, verificare che siano presenti tutti i componenti specificati. Alcune delle fasi di
assistere da
persona nell'assemblaggio
montaggio richiedono un sollevamento pesante. Si consiglia di farsi
un'altra
del
.
prodotto

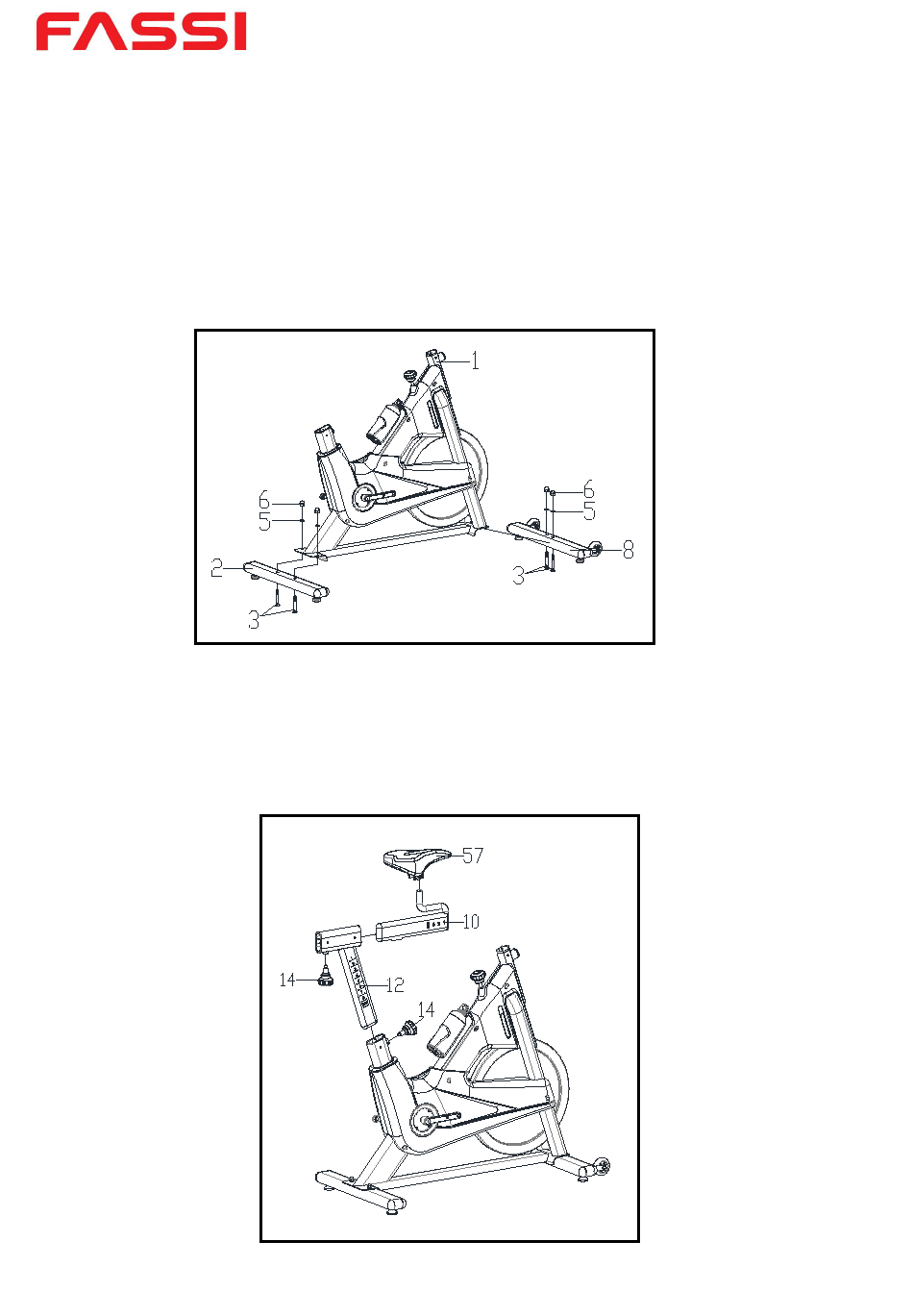

FASE 1
:
Fissare il supporto trasversale anteriore ( 8) al telaio principale ( 1) con due set di rondelle Ø8 ( 5), dadi a testa
cilindrica M8 ( 6) e bulloni a carrello M8*52 ( 3).
Fissare il supporto trasversale posteriore ( 2) al telaio principale ( 1) con due set di rondelle Ø8.
FASE 2
Inserire il reggisella verticale ( 12) nel tubo reggisella del telaio principale. Allentare la manopola di regolazione (14) e tirarla
in avanti. Selezionare quindi l'altezza desiderata. Rilasciare la manopola e stringerla nuovamente. Inserire il reggisella ( 10)
nel reggisella verticale ( 12) e bloccarlo con la manopola ( 14). La sella ( 57) è fissata al reggisella ( 10) con i dadi della sella.
2
