Multirall 200 ist ein flexibler Deckenlifter für eine
ganze Reihe von Anwendungen. Er kann leicht bewegt
werden, ohne dabei Einschnitte bei Sicherheit oder
Funktionalität machen zu müssen. Multirall kann auch
problemlos als Raum-zu-Raum-Lifter eingesetzt werden.
Multirall kann, je nach beabsichtigter Verwendung, auf
zweierlei Arten am Schienensystem befestigt werden.

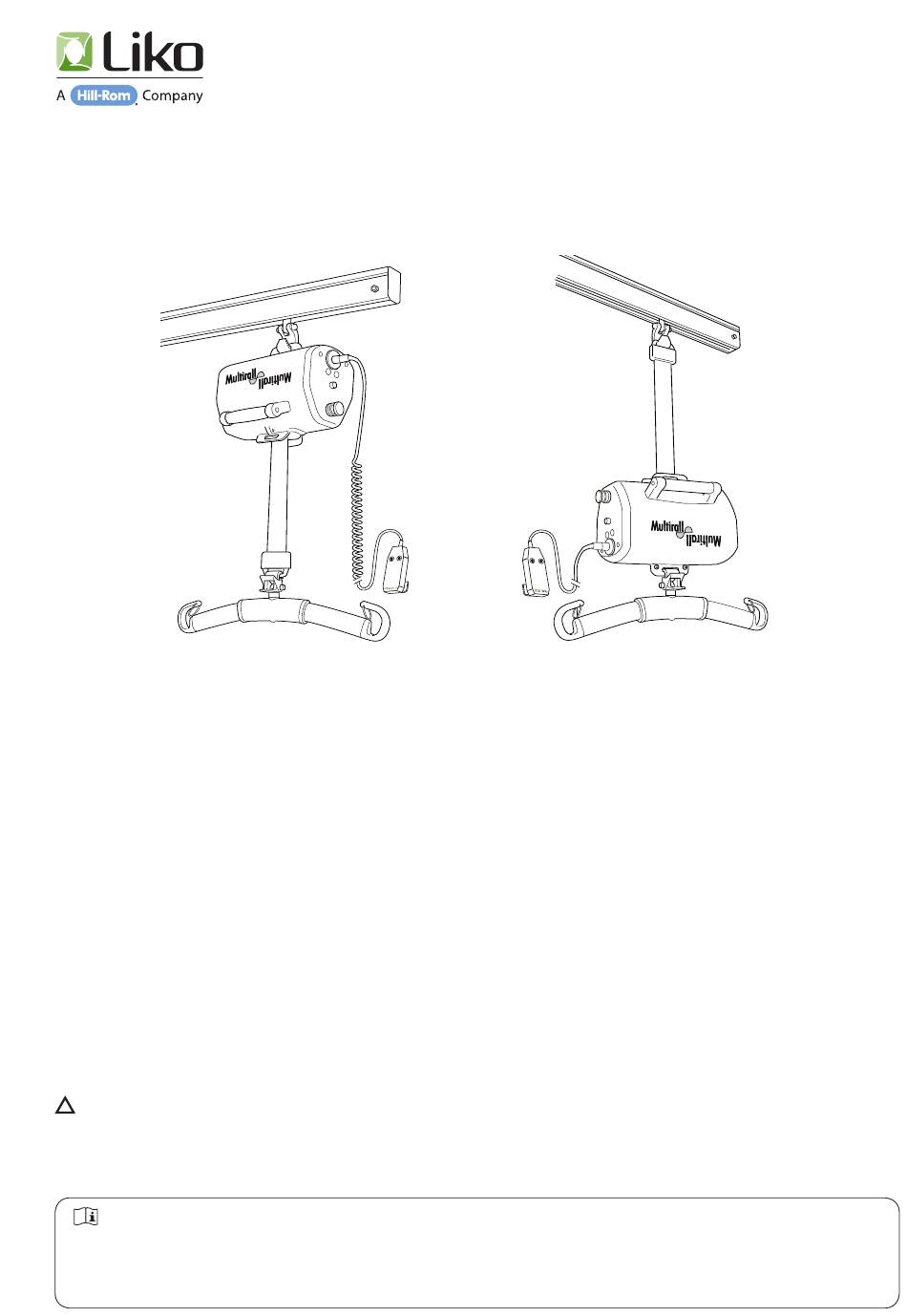

Wenn unter dem Liftergehäuse ein Liftband angebracht wird
(linke Abb.), funktioniert er wie ein normaler Deckenlifter
und kann, ohne Werkzeuge, leicht zwischen verschiedenen
Schienensystemen hin- und herbewegt werden. Wenn
das Liftband über dem Liftergehäuse angebracht wird
(rechte Abb.), wird Multirall zu einem flexiblen Raum-zu-
Raum-Lifter, der für Transfers Pflegebedürftiger zwischen
verschiedenen Schienensystemen in verschiedenen
Räumen verwendet werden kann, ohne dass dazu
Durchbrüche über Türen gemacht werden müssen.
Dieses Warndreieck wird bei Arbeitsschritten benutzt, die mit besonderer Vorsicht und Sorgfalt
durchzuführen sind.
In dieser Gebrauchsanweisung wird die zu hebende Person als „Pflegebedürftiger" und die Person, die dem
Pflegebedürftigen behilflich ist, als „Helfer" bezeichnet. Die weibliche Form ist hierbei eingeschlossen.
ACHTUNG!
Lesen Sie die Gebrauchsanweisungen des Lifters sowie des Lifter- und Hebezubehörs vor deren Benutzung
sorgfältig. Das Heben und Transferieren von Personen birgt immer ein gewisses Risiko. Daher ist es unerlässlich,
die Inhalte der Gebrauchsanweisung vollständig zu verstehen. Die Geräte sollten ausschließlich von geschultem
Personal verwendet werden. Falls Sie Fragen haben, oder unsicher sind, setzen Sie sich bitte mit Liko in Verbindung.
Produktbeschreibung
Multirall eignet sich für alle alltäglichen Hebe- und Transfer-
situationen, z.B. vom Bett in einen Rollstuhl, vom und auf
den Boden, für Toilettengänge, für Gehübungen, sowie für
Horizontaltransfers mit Tragen.
Zubehör
Für Multirall ist ein umfangreiches und vollständiges
Sortiment an Zubehör erhältlich. Die Produktpalette von
Liko umfasst vielerlei unterschiedliche Hebegurtmodelle,
in verschiedenen Größen und Ausführungen. Ebenfalls
als Zubehör erhältlich ist ein praktischer Wagen für
den Transport und die Aufbewahrung, sowie ein
Verlängerungsarm, der das Verbinden des Lifters
mit dem Schienensystem erleichert.
Multirall ist zwecks einer schnellen und einfachen
Auswechselbarkeit von Lifter- und Hebezubehör mit
dem Schnellwechselhakensystem von Liko ausgestattet.
Multirall 200
Gebrauchsanweisung
Deutsch
7DE125103-02
2009-07-06
Gilt für folgendes Modell:
Multirall 200
Art.-Nr. 3130001
