Kemper WeldFil Compact 3420 Betriebsanleitung Seite 99

Symbol
A
B
C
D
E
F
G
1502756-02

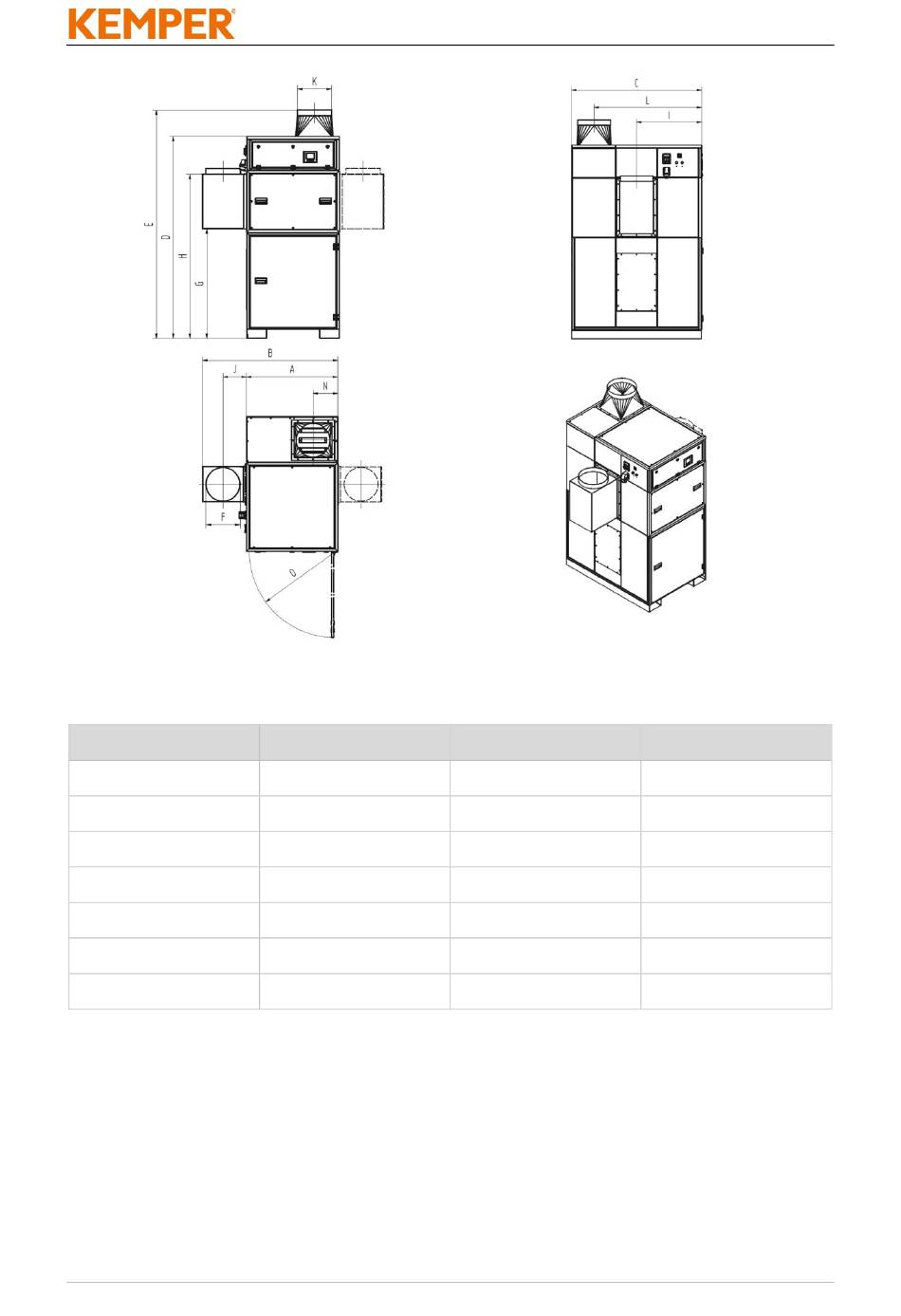

Abb. 53: Maßblatt 3430
Abmessung
962 mm
1.402 mm
1.413 mm
2.110 mm
2.410 mm
355 mm
1.146 mm
Tab. 41: Maßtabelle 3430
- 99 -
Symbol
H
I
J
K
L
N
O
DE
Abmessung
1.716 mm
706 mm
225 mm
355 mm
1.170 mm
260 mm
896 mm
