Kemper WeldFil Compact 3420 Betriebsanleitung Seite 100

Symbol
A
B
C
D
E
F
G
1502756-02

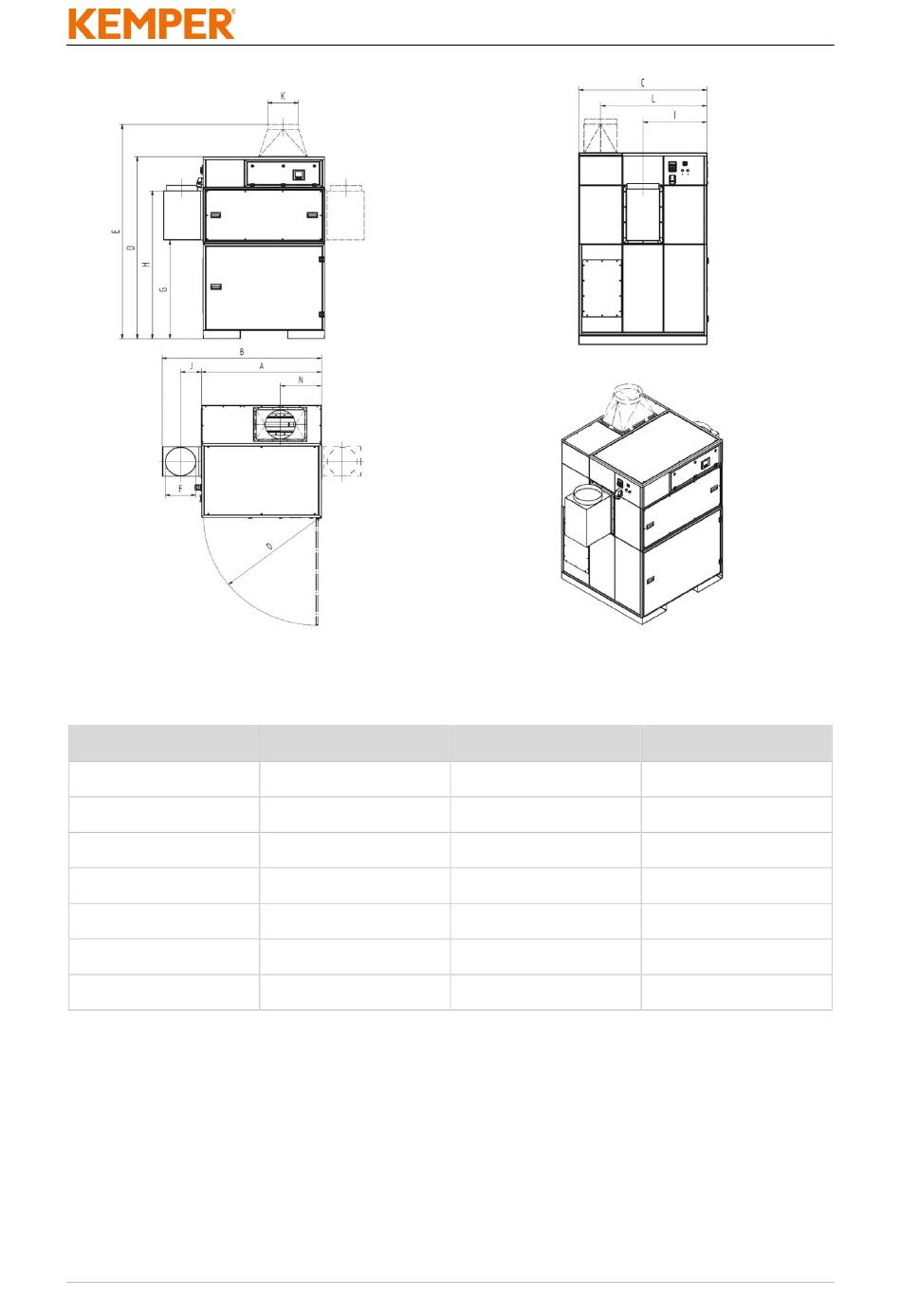

Abb. 54: 3440
Abmessung
1.413 mm
1.853 mm
1.413 mm
2.110 mm
2.510 mm
355 mm
1.146 mm
Tab. 42: Maßtabelle 3440
- 100 -
Symbol
H
I
J
K
L
N
O
DE
Abmessung
1.716 mm
706 mm
225 mm
355 mm
1.175 mm
484 mm
1.347 mm
