Kemper WeldFil Compact 3420 Betriebsanleitung Seite 199

Symbol
A
B
C
D
E
F
G
1502756-02

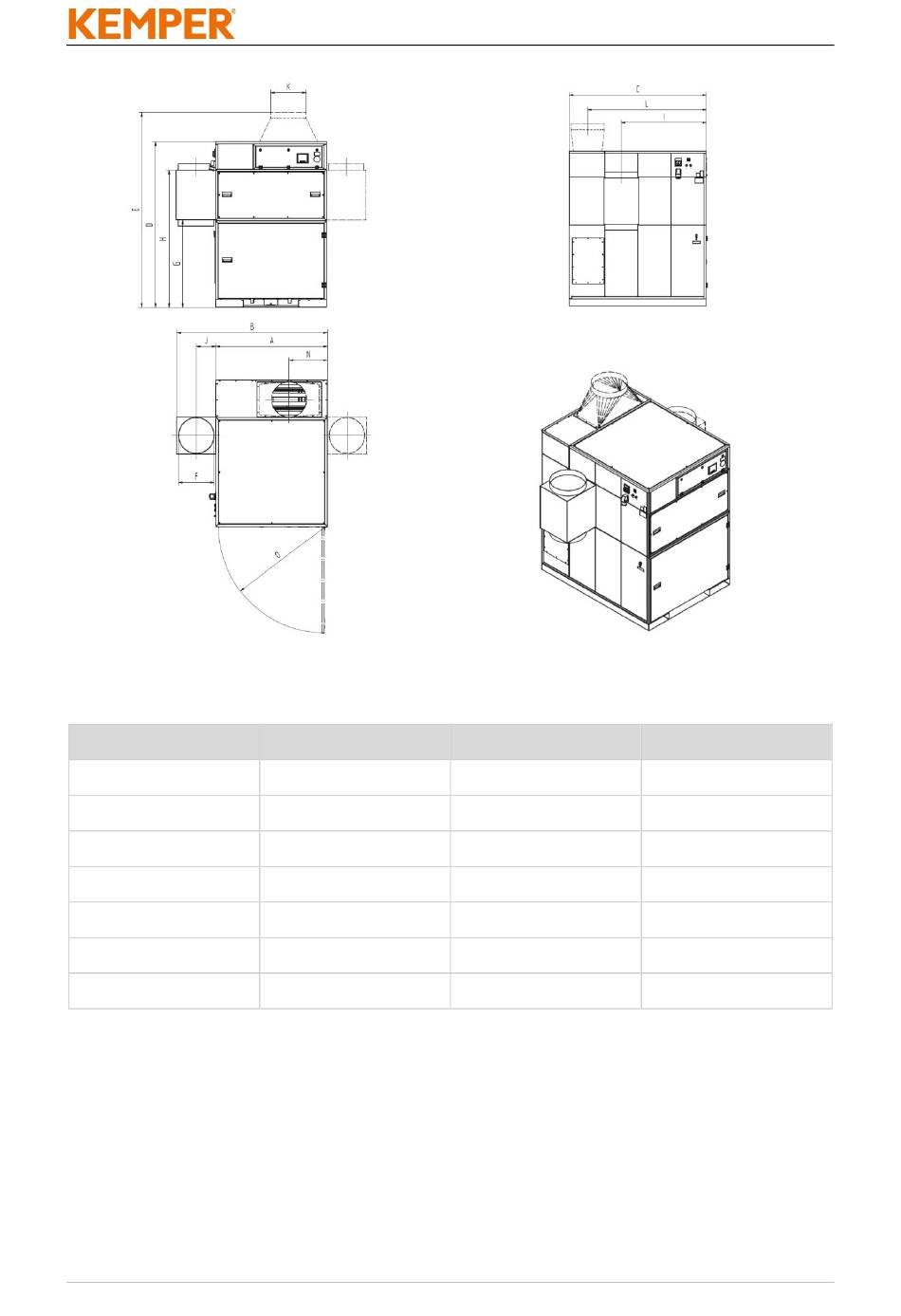

Fig. 112: 3450 + 3465
Dimension
1,413 mm
1,913 mm
1,864 mm
2,110 mm
2,510 mm
450 mm
1,146 mm
Tab. 89: Dimension tables 3450 + 3465
- 199 -
Symbol
H
I
J
K
L
N
O
EN
Dimension
1,776 mm
1,157 mm
235 mm
450 mm
1,616 mm
484 mm
1,347 mm
