LD DAVE 15+
Subwoofer mit integriertem 3-Kanal-Verstärker Subwoofer with integrated 3 channel amplifier
Aufstellung, Anschluss und Inbetriebnahme
Transport und Aufstellung
Das Aktivsystem LD DAVE 15+ kann sehr leicht mit Hilfe des empfohlenen LD Sytems Castorboards (Art. Nr.: 38115)
transportiert werden. Zum Betrieb muss der Subwoofer auf die Gummifüsse gestellt werden. Bitte nehmen Sie das
System NIE auf auf einem Transportwagen stehend in Betrieb! Es besteht die Gefahr einer unkontrollierten
Bewegung des ganzen Gerätes. Dieses kann zu Unfällen und Beschädigungen führen. Der eingebaute Verstärker
muss in mindestens 50 cm Abstand zu Wänden, Racks etc. aufgestellt werden, um eine Überhitzung sicher zu
vermeiden.
Bitte achten Sie auf eine einwandfreie Verkabelung sowohl für die Stromzufuhr als auch mit den Lautsprechern sowie
mit dem angeschlossenen Zuspielgerät (Mixer etc.). Verwenden Sie nur unbeschädigte Kabel mit ausreichendem
Querschnitt (mindestens 2 x 1.5 mm² für die Lautsprecher) sowie nur vollständig abgewickelte Kabelrollen. Verlegen
Sie die Kabel so, das keine Stolperfallen entstehen können (Gaffa-Tape).
Das Gerät sollte nie direkt an eine Kante gestellt werden (z. B. Bühnenrand). Wird der Hochständerflansch verwendet
dürfen nur einwandfreie, unbeschädigte Standrohre (Ø 36 mm) verwendet werden.
Es empfiehlt sich, das Gerät immer als letztes ein- sowie als erstes auszuschalten, um laute Ein- und
Ausschaltknackser durch die angeschlossenen Geräte zu vermeiden.
Satelliten
Die Satelliten des LD DAVE 15+ Systems sollten auf stabile Ständer (empfohlen: Speaker Stand SPS56S) aufgestellt

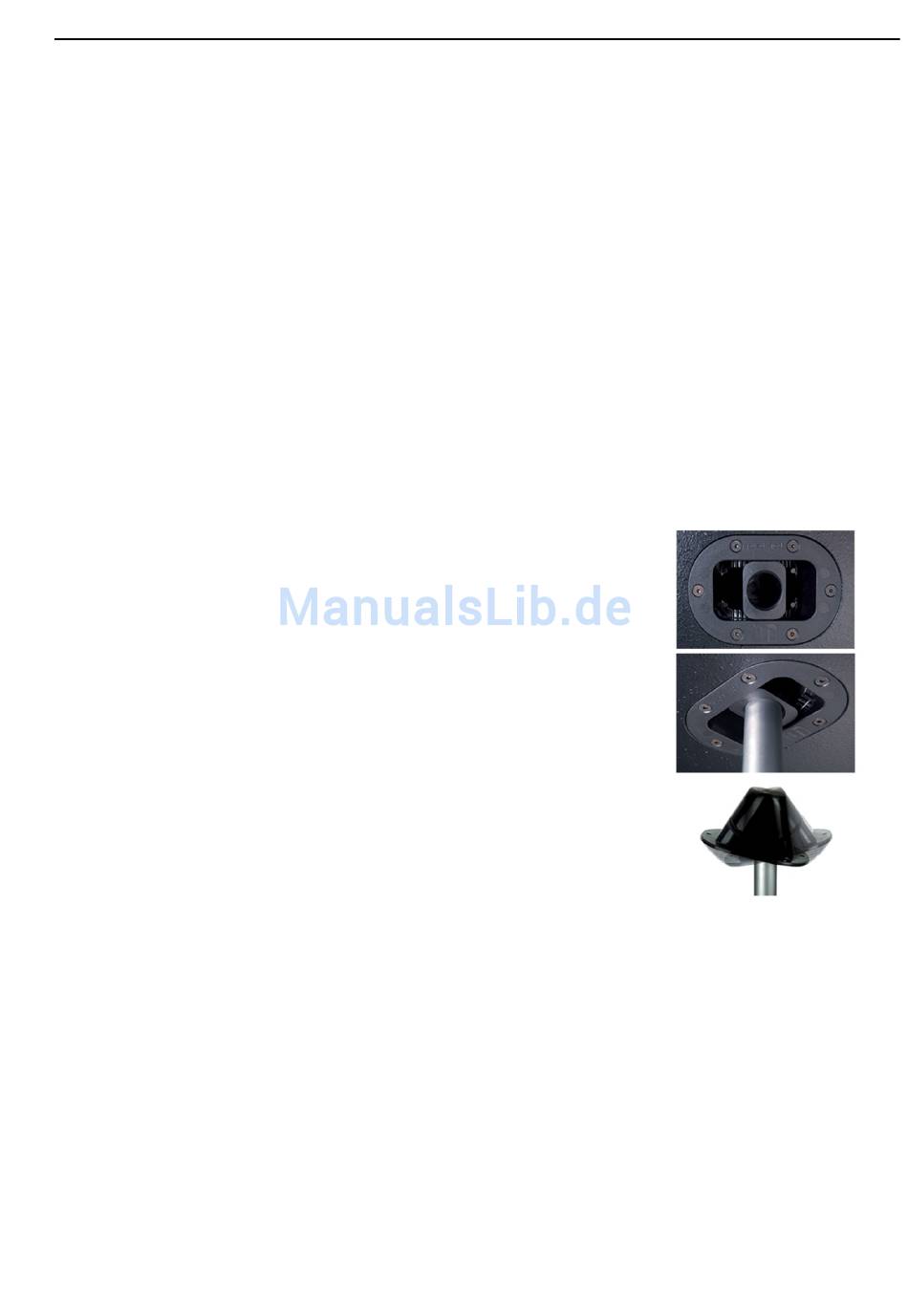

werden. Mit Hilfe des schwenkbaren Boxenflansches am Satelliten (zum Patent angemeldet) kann dieser in +/-
4°Schritten ausgerichtet werden. (max.18°)
Anschluss und Bedienung
Es kann sowohl der Gesamtpegel des Systems als der Pegel des
Subwoofers relativ zum Gesampegel eingestellt werden. Die endgültige
Einstellung des Pegels erfolgt dann über das Zuspielgerät. Die Anschlüsse
erlauben sowohl eine asymmetrische Verbindung (Cinch) als auch eine
symmetrische Verbindung (XLR) zu einem Zuspielgerät. Bitte verwenden Sie
NIE beide Anschlüsse gleichzeitig! Dieses kann Schäden an den
angeschlossenen Geräten verursachen.
Die Position der Anschlüsse und Bedienelemente des LD DAVE 15+ sind auf
der letzten Seite dargestellt.
Installation and operating
Transport and installation
T
he powered system LD DAVE 15+ can be easily moved using the the
recommended LD Systems Castorboard (Art. Nr.: 38115). During operation
the systems must be placed on to the rubber feet. Please do never operate
the items standing on any kind of transportation board. Otherwise the
system can be moved uncontroled. This may cause accidents or damaging.
Please check for enough distance between integrated amplifer and walls,
racks etc. to prevent overheating for sure.
Please take care for a accurate wiring for the power wiring as for the speaker / input wiring. Please use only
undamaged cables of an adequate size (min. 2 x 1.5 mm² for speaker connection) as well as only completely unrolled
cable reels. Please check the wiring for any kind of trip hazard etc. to prevent any kind of accidence or damage (Gaffa-
Tape).
Please do not install the items dirctly beside an edge like a stage border. If a stand is used to place a satellite upon the
item please make sure to use only undameged stands (Ø 36 mm) fitting correctly into the support.
It is recommended to switch the system to ON as the last one and to OFF as the first one to prevent start-up noise
caused by a connected devices like mixer etc..
Satellites
The satellites of the LD DAVE 15+ system should be placed on a stabile speaker stand (Speaker Stand SPS56S
recommended). Using the adjustable angle speaker stand (patent pending) the satellites can be adjusted in +/- 4° steps
to maximum 18°.
Operating
The main level of the LD DAVE 15+ amplifier can be adjusted as well as the subwoofer level can be adjusted to the main
level. The final main level should be adjusted at the source device (mixer etc.). The available conectors are an
asymmetrical input (RCA) and a symmetrical input (6.3 mm XLR). Please do NEVER use both inputs simultaneously!
This may cause a damaging of the connected devices!
The Connection and operating elements of LD DAVE 15+ are shown on the last page.
