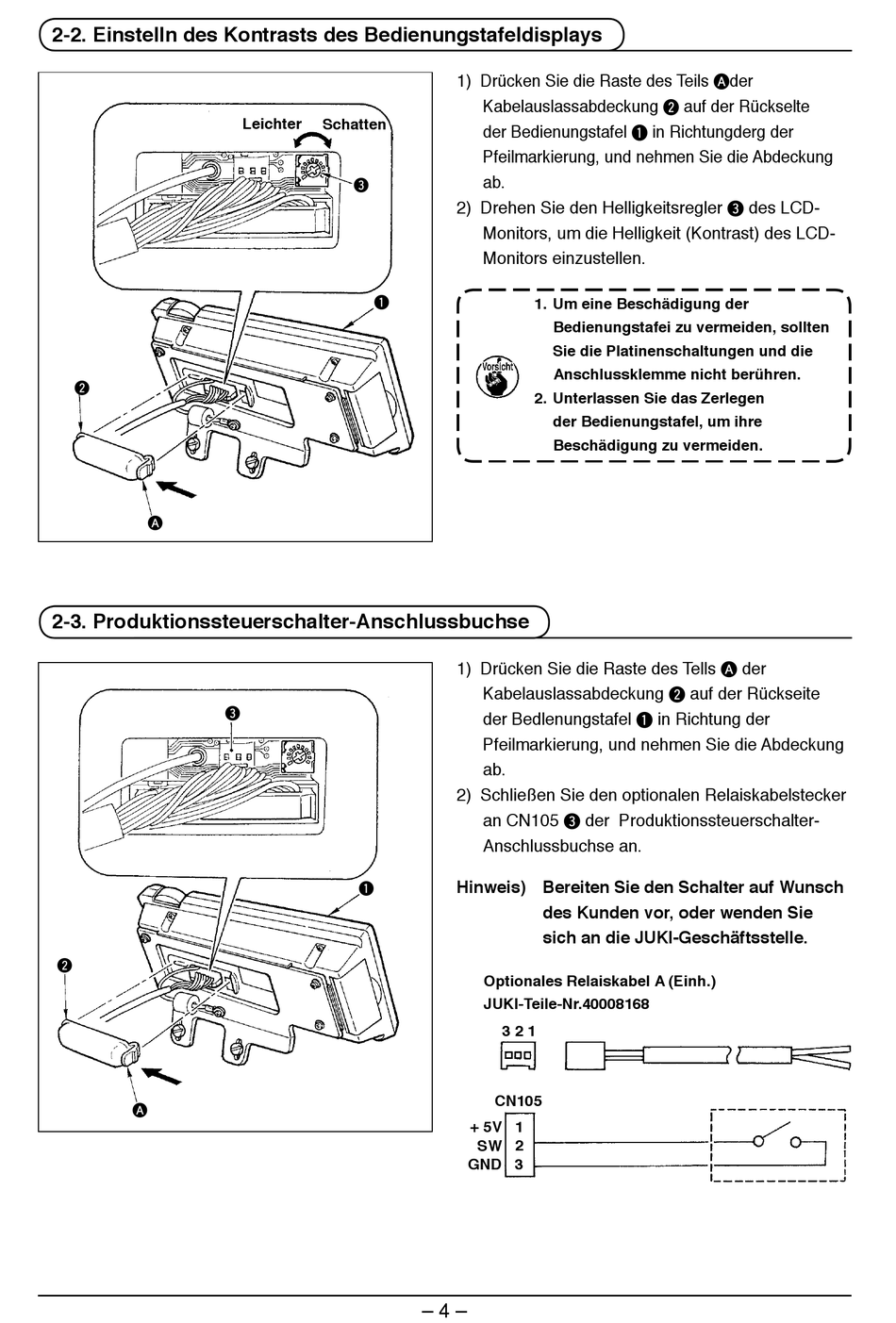

2-2. Einstelln des Kontrasts des Bedienungstafeldisplays
2
A
2-3. Produktionssteuerschalter-Anschlussbuchse
2
A
Leichter
Schatten
3
1
3
1
) Drücken Se de Raste des Tels A der
Kabelauslassabdeckung 2 auf der Rückselte
der Bedenungstafel 1 n Rchtungderg der
Pfelmarkerung, und nehmen Se de Abdeckung
ab.
2) Drehen Se den Hellgketsregler 3 des LCD-
Montors, um de Hellgket (Kontrast) des LCD-
Montors enzustellen.
1. Um eine Beschädigung der
Bedienungstafei zu vermeiden, sollten
Sie die Platinenschaltungen und die
Anschlussklemme nicht berühren.
2. Unterlassen Sie das Zerlegen
der Bedienungstafel, um ihre
Beschädigung zu vermeiden.
) Drücken Se de Raste des Tells A der
Kabelauslassabdeckung 2 auf der Rücksete
der Bedlenungstafel 1 n Rchtung der
Pfelmarkerung, und nehmen Se de Abdeckung
ab.
2) Schleßen Se den optonalen Relaskabelstecker
an CN05 3 der Produktonssteuerschalter-
Anschlussbuchse an.
Hinweis) Bereiten Sie den Schalter auf Wunsch
des Kunden vor, oder wenden Sie
sich an die JUKI-Geschäftsstelle.
Optionales Relaiskabel A (Einh.)
JUKl-Teile-Nr.40008168
3 2 1
CN105
+ 5V
1
SW
2
GND
3
– 4 –
