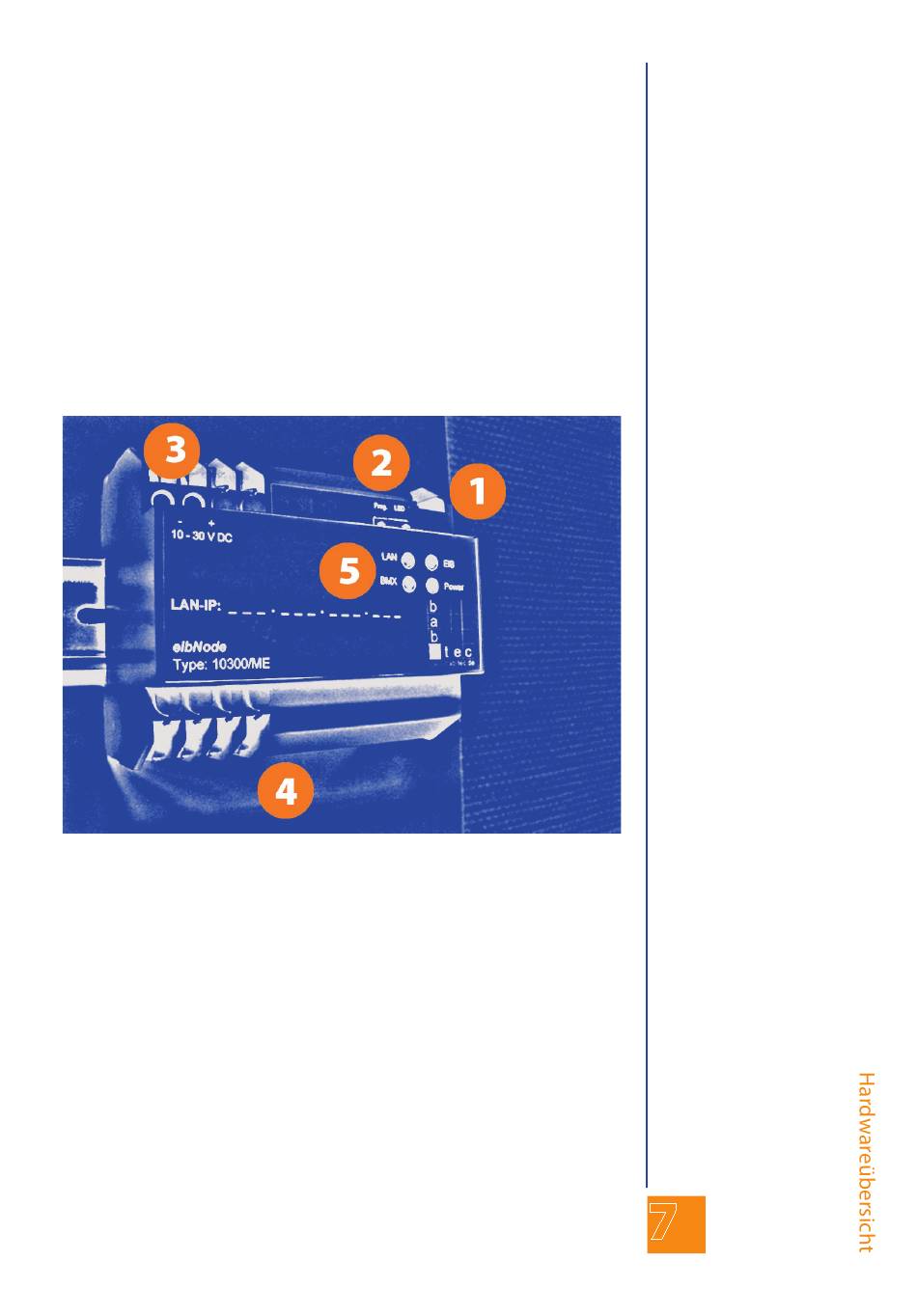

Hardwareübersicht
Anschlüsse
1.) Busklemme EIB
2.) Programmiertaste-/LED für EIB
3.) Spannungsversorgung 10-30V
4.) RJ 45 Buchse für Ethernet LAN an der Unterseite des
Gerätes
5.) Signal-LED's (siehe Anhang)

Spannungsversorgung

Betriebsspannung
Leistungsaufnahme
Busspannung
10-30V DC
<= 5VA
über EIB
eibNode
