- Seite 1 MONTAGEANLEITUNG und BEDIENERHANDBUCH Art.-Nr.: 10300...
-
Seite 2: Inhaltsverzeichnis
Wichtige Hinweise zum Einbau Inbetriebnahme Generelle Vorgehensweise Physikalische Adresse im EIB Verbindung LAN Konfigurationstool Konfigurationstool starten IP-Adresse ändern Parameter bearbeiten LineMask NetID Anhang Status LED´s Technische Daten Copyright 11/2005 b.a.b-technologie-gmbh Technische Änderungen vorbehalten MONTAGEANLEITUNG eibNode Art.-Nr.: 10100 / Art. 10200... -
Seite 3: Allgemeine Erläuterungen
Allgemeine Erläuterungen Funktionen und Dienste Der eibNode ist ein Koppler zwischen einem EIB-Netz und dem Ethernet mit TCP/IP Protokoll. Für die Kopplung stellt das Gerät unterschiedliche Dienste zur Verfügung: • BMX-Server • Zustandstabelle • Aufzeichnungen • Linien- und Bereichskopplung •... - Seite 4 Die Beschreibung der jeweiligen logischen Funktionen entnehmen Sie bitte der Dokumentation des Verwaltungsprogrammes. Über den FTP-Server (Port 21) kann die Firmware, die logischen Funktionen und der HTTP-Server im eibNode gewartet werden. Er stellt rudimentäre FTP-Funktionen zur Verfügung, damit Programme, Dateien und Dokumente ausgetauscht werden können.
-
Seite 5: Anwendungen
Spezialsoftware mittels Internetbrowser einfache Bedienmöglichkeiten geschaffen werden. Über die Linien- und Bereichskopplung bildet der eibNode einen Fast-Backbone. Mit dieser Anwendung können die klassischen Linien- und Bereichskoppler des EIB´s durch eibNodes ersetzt werden. Die Topologie wird hierzu mit der LineMask bestimmt. -
Seite 6: Softwarekomponenten
Auf allen Browsern muß Java (ab Version 1.18) aktiviert sein. Für die Parametrierung der logischen Funktionen steht das eibNode Inbetriebnamhe Tool, als Teil der Visualisierungssoftware eibVision zur Verfügung. Mit diesem Tool können eibNode Projekte komfortabel erstellt, verwaltet und in eibNodes übertragen werden. In eibVision befinden sich auch die ActiveX Komponenten für die Einbindung der BMX-Server Funktionen in eine... -
Seite 7: Hardwareübersicht

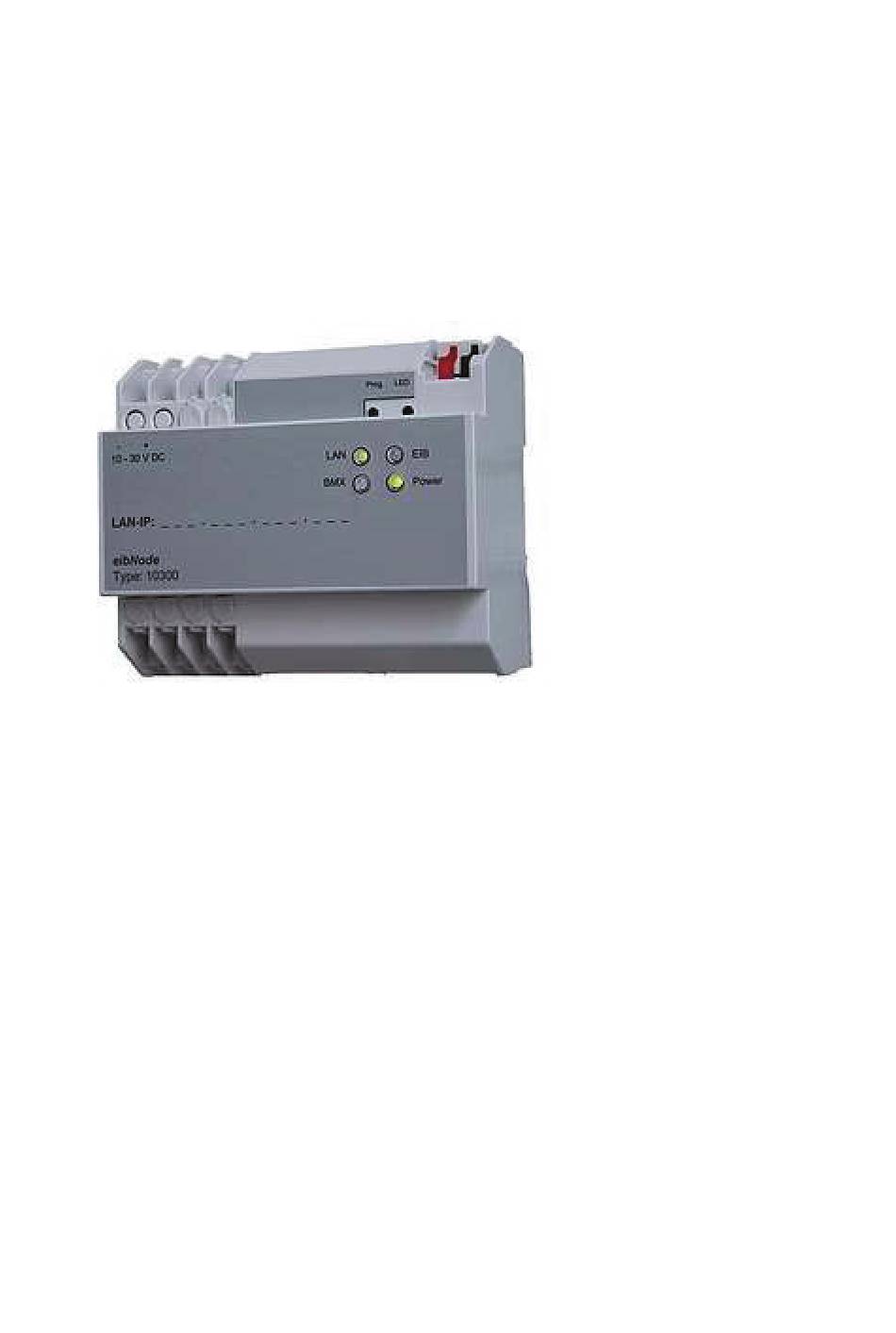

Hardwareübersicht Anschlüsse 1.) Busklemme EIB 2.) Programmiertaste-/LED für EIB 3.) Spannungsversorgung 10-30V 4.) RJ 45 Buchse für Ethernet LAN an der Unterseite des Gerätes 5.) Signal-LED‘s (siehe Anhang) Spannungsversorgung Betriebsspannung 10-30V DC Leistungsaufnahme <= 5VA Busspannung über EIB Dok. Rev. 11/05... -
Seite 8: Wichtige Hinweise Zum Einbau
DIN EN 55024 Einrichtungen der Informationstechnik DIN EN 60950 Sicherheit von Einrichtungen der Informationstechnik DIN EN 50090-2-2 Elektrische Systemtechnik für Heim und Gebäude CE-Kennzeichnung gemäß EMV-Richtlinie (Wohn- und Zweckbau) EN 50081-1 EN 50082-2 EN 50090-2-2 MONTAGEANLEITUNG eibNode Art.-Nr.: 10100 / Art. 10200... -
Seite 9: Inbetriebnahme
über das UDP-Protokoll. Im Konfigurationstool kann der UDP Port eingestellt werden (siehe Abschnitt Konfigurationstool). Über die Line Mask wird definiert, welche funktion ein eibNode im Netzwerk erfüllen soll (seiehe Abschnitt Line Mask). Bei der Funktion als Linienkopler ist eine Besonderheit bei der phys. - Seite 10 ETS Projekt zu behalten, sollten alle eibNodes in einer Anlage die Geräteadresse 1 bekommen (z.B. 4.7.1). Ein Linienkoppler mit der Adresse 0 darf nicht existieren. Somit ist der eibNode das erste Gerät in der Liste für diese Linie. MONTAGEANLEITUNG eibNode Art.-Nr.: 10100 / Art. 10200...
-
Seite 11: Verbindung Lan
Die Verbindung zum PC erfolgt über: • ein LAN-Kabel (Betrieb im Netzwerk) • ein gedrehtes LAN-Kabel (Betrieb mit nur einem PC) Verbinden Sie den PC mit dem eibNode (entweder direkt oder über ein Netzwerk) und starten Sie das Konfigurationstool (siehe Abschnitt Konfigurationstool). Dok. Rev. 11/05... -
Seite 12: Konfigurationstool
Button Suchen, um die Suche nach eibNodes im Netzwerk zu starten. Die Suche dauert einige Sekunden. Das Konfigurationstool listet alle eibNodes im Netzwerk auf. eibNodes, die sich in einem anderen Nummernkreis befinden, als der PC, werden rot markiert. MONTAGEANLEITUNG eibNode Art.-Nr.: 10100 / Art. 10200... -
Seite 13: Ip-Adresse Ändern
Um die IP-Adresse zu ändern, klicken Sie auf den Button IP Adresse: Geben Sie eine neue IP-Adresse ein und bestätigen Sie mit OK. Die Änderungen werden nun in den eibNode programmiert. Der Fortschritt wird in der Statusleiste angezeigt (unten links). - Seite 14 Nach dem Programmieren befindet sich der eibNode im gleichen Nummernkreis, wie der PC und wird nicht mehr rot dargestellt: Wenn Sie jetzt auf den Button IP Adresse klicken, können Sie die IP-Adresse, die Netzwerkmaske und das Standard Gateway ändern: MONTAGEANLEITUNG eibNode Art.-Nr.: 10100 / Art. 10200...
-
Seite 15: Parameter Bearbeiten
Hinweis: Die IP-Adresse kann nur innerhalb des aktuellen Nummernkreises geändert werden. Um eine IP-Adresse aus einem anderen Nummernkreis zu vergeben, muss das Konfigurationstool beendet und die IP-Adresse des PCs geändert werden. Starten Sie anschließend wieder das Konfigurationstool. Parameter bearbeiten... - Seite 16 Markieren Sie die EIB-Hauptgruppen, die global für die geamte EIB-Anlage, unabhängig von der NetID, gelten sollen. Physikalische EIB Adresse Geben Sie eine freie physikalische EIB Adresse ein. Bitte beachten Sie den Abschnitt Physikalische Adresse im EIB. MONTAGEANLEITUNG eibNode Art.-Nr.: 10100 / Art. 10200...
-
Seite 17: Linemask
LineMask Normalerweise wird eine EIB-Anlage in Bereiche, Linien und Geräte aufgeteilt. Eine phys. Adresse ist ebenfalls in Bereich, Linie und Gerät aufgeteilt. (z.B 4.7.11 bedeutet Bereich 4, Linie 7 und Gerät 11). Die jeweiligen Linien und Bereiche werden mit Linien (LK)- und Bereichskoppler (BK) verbunden. - Seite 18 Er kann unter sich 16 Linien (15 Linienkoppler und eine Bereichslinie verwalten. Hierdurch ergibt sich die typische Baumstruktur. Der eibNode muss durch seine beiden unter-schiedlichen Medien (EIB und LAN) eine andere phys. Struktur haben. MONTAGEANLEITUNG eibNode Art.-Nr.: 10100 / Art. 10200...
- Seite 19 Die eibNodes hängen alle „parallel“ gleichberechtigt am LAN. Unabhängig von der jeweiligen IP-Adresse besitzt jeder eibNode eine eigene phys. EIB -Adresse, die mit der Programmierung über die ETS bestimmt wird. Sie muss, wie bei Bereichs- und Linienkopplern eindeutig sein.
- Seite 20 = Anzahl der einsetzbaren eibNodes Bereichskpl = Anzahl der Bereichskoppler pro eibNode Lineklp = Anzahl der Linienkoppler pro eibNode Geräte = Anzahl der sonstigen EIB Geräte pro eibNode Da die eibNodes nicht alle die gleiche LineMask haben müssen ist natürlich auch eine Kombination dieser Tabelle möglich.
- Seite 21 Koppler ist seine höhere Geschwindigkeit im Backbone. Entsprechend sollten Anlagenteile mit höherer Buslast (zyklische Sender, Heizungssteuerung usw.) weniger Geräte unter dem eibNode haben als Anlagenbereiche, die relativ wenig Buslast haben. Die sinnvolle Aufteilung ergibt sich durch eine Analyse der Buslasten.
-
Seite 22: Netid
NetID Wenn man mehrere EIB-Anlagen an einem Ort plant können diese Anlagen über den LAN zusammengeschaltet werden. Jeder eibNode hat eine NetID. Neben den Netzwerkparametern (IP-Adresse, SubNet und UDP- Message Händler) bilden die eibNodes mit der gleichen NetID eine EIB-Anlage. Innerhalb dieses Bereichs darf es, wie in einer klassischen EIB-Anlage, keine Adressüberschneidungen bei den Gruppenadressen... - Seite 23 Dennoch sind alle Daten am LAN parallel vorhanden. Zusätzlich zur NetID können für Group Messages Telegramme (Schalttelegramme) Hauptgruppenbereiche für die eibNodes transparent geschaltet werden. Diese besonderen Zentraladressen werden dann unabhängig ihrer NetID vom Empfänger verarbeitet. Dok. Rev. 11/05...
-
Seite 24: Anhang
Der eibNode befindet sich in der Bootphase (ca. 30 Sekunden) Blinken Sekundentakt: Die BCU ist noch nicht mit der ETS konfiguriert. Blinken Alle 2 Sekunden Die BCU ist mit unlogischen Daten konfiguriert worden. (z.B. unsinnige IP- Parameter) MONTAGEANLEITUNG eibNode Art.-Nr.: 10100 / Art. 10200... - Seite 25 Verbindung wird angezeigt. EIB-LED Der eibNode hat keine Verbindung zum Blinkend; der eibNode versucht Kontakt zum EIB aufzubauen GRÜN Der eibNode hat Kontakt zum EIB. (Wird zyklisch überwacht.) ORANGE Der eibNode tauscht Daten mit dem EIB aus. LAN-LED Der eibNode hat keine Verbindung zum Nicht belegt GRÜN...
-
Seite 26: Technische Daten
<= 5VA Busspannung: über den EIB Wichtig: Die verdrosselte EIB-Busspannung darf nicht als Betriebsspannung verwendet werden !!! Der eibNode besitzt zur Datenpufferung der internen Hardwareuhr einen Gold-Cap Kondensator. Dieser garantiert eine Pufferung bei Betriebsspannungsausfall von ca. 1⁄2 Stunde. Klimabestätigung: nach EN50090-2-2 Umgebungstemperatur: 0-30 °C... - Seite 27 Dok. Rev. 11/05...
- Seite 28 Support: 0180-5669900 b.a.b-technologie gmbh Tel. 0 23 03 96 24 96 Fax. 0 23 03 96 24 97 Heinrich-Hertz-Straße 4 E-Mail. info@bab-tec.de Internet: www.bab-tec.de 59423 Unna...
