eibNode

LineMask

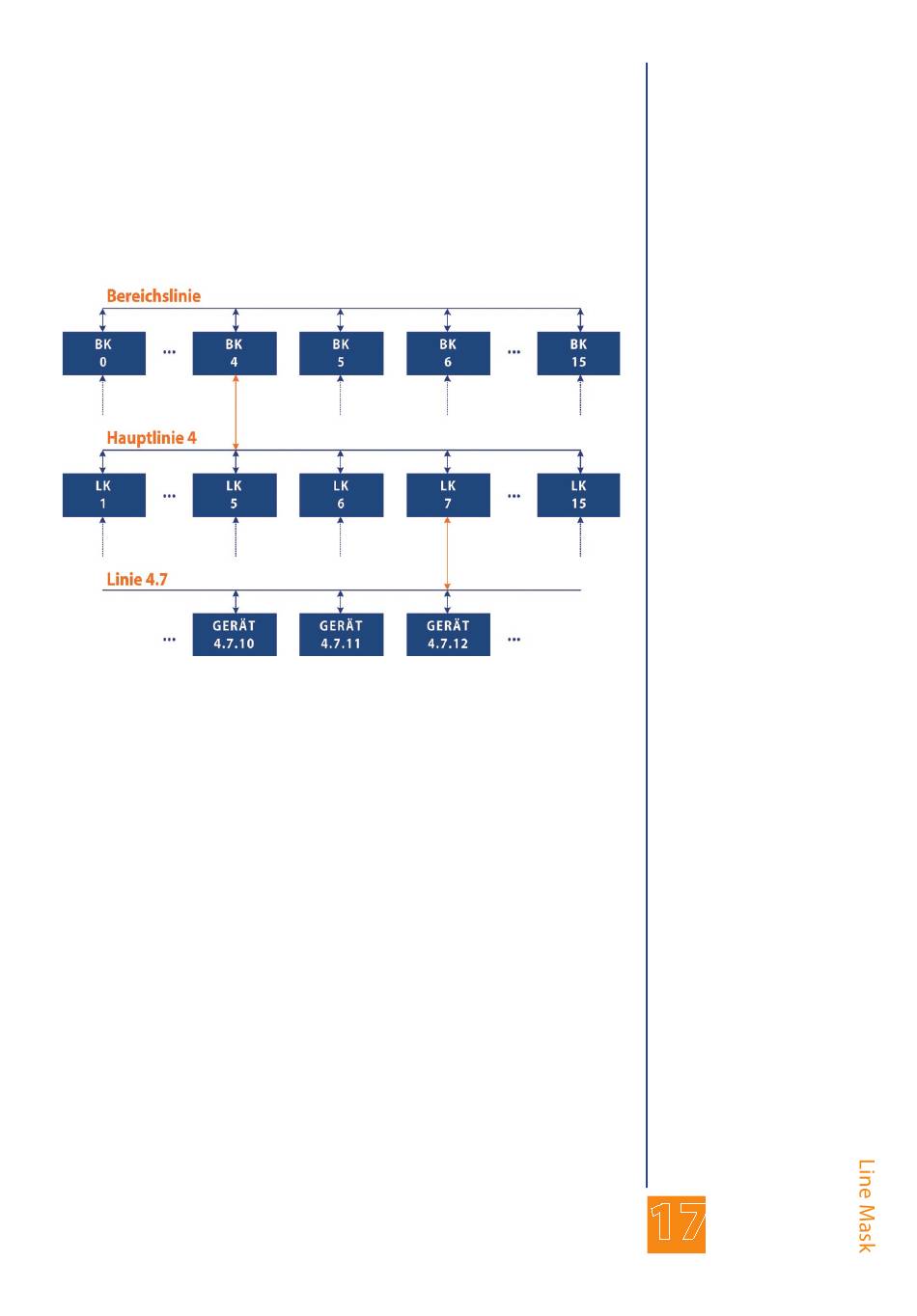

Normalerweise wird eine EIB-Anlage in Bereiche, Linien
und Geräte aufgeteilt. Eine phys. Adresse ist ebenfalls in
Bereich, Linie und Gerät aufgeteilt. (z.B 4.7.11 bedeutet
Bereich 4, Linie 7 und Gerät 11). Die jeweiligen Linien und
Bereiche werden mit Linien (LK)- und Bereichskoppler (BK)
verbunden.
Neben den Group Message Telegramme
(Schalttelegramme), deren Datenwege über die
Filtertabellen bestimmt werden, routen die Linien-
und Bereichskoppler die Single Device Telegramme
(Programmiertelegramme) anhand ihrer eigenen phys.
Adresse.
Ein Linienkoppler hat immer die Geräteadresse 0. Alle
Geräte mit gleicher Bereichs- und Linienadresse, aber
unterschiedlicher Geräteadresse liegen unterhalb des
Linienkopplers. Im Beispiel liegt das Gerät 4.7.11 unter
dem Linienkoppler 4.7.0. Alle anderen Geräte liegen nicht
in dieser Linie.
Ein Bereichskoppler hat immer die Geräteadresse 0 und die
Linienadresse 0. Alle Geräte mit gleicher Bereichsadresse,
aber unterschiedlicher Linien. und Geräteadresse liegen
unterhalb des Bereichskopplers. Im Beispiel liegt das
Gerät 4.7.11 unter dem Linienkoppler 4.7.0 und unter dem
17
Bereichskoppler 4.0.0.
