eibNode
Die eibNodes hängen alle „parallel" gleichberechtigt am
LAN. Unabhängig von der jeweiligen IP-Adresse besitzt
jeder eibNode eine eigene phys. EIB -Adresse, die mit der
Programmierung über die ETS bestimmt wird. Sie muss,
wie bei Bereichs- und Linienkopplern eindeutig sein.
Anders als in der Baumstruktur des EIB´s existieren hier
aber keine Bereichslinien bzw. Hauptlinien.
Im Prinzip arbeiten die eibNodes zur Bestimmung der
„Zuständigkeit" wie Bereichs- und Linienkoppler. Es gilt die
Formel:
(eigene Adr. or LineMask) = (Zieladr. or LineMask)
Die LineMask ist aber beim eibNode einstellbar. Je
nach Einstellung ergibt sich, wie viele Bereichskoppler,
Linienkoppler und Geräte unter einem eibNode adressiert
werden können.

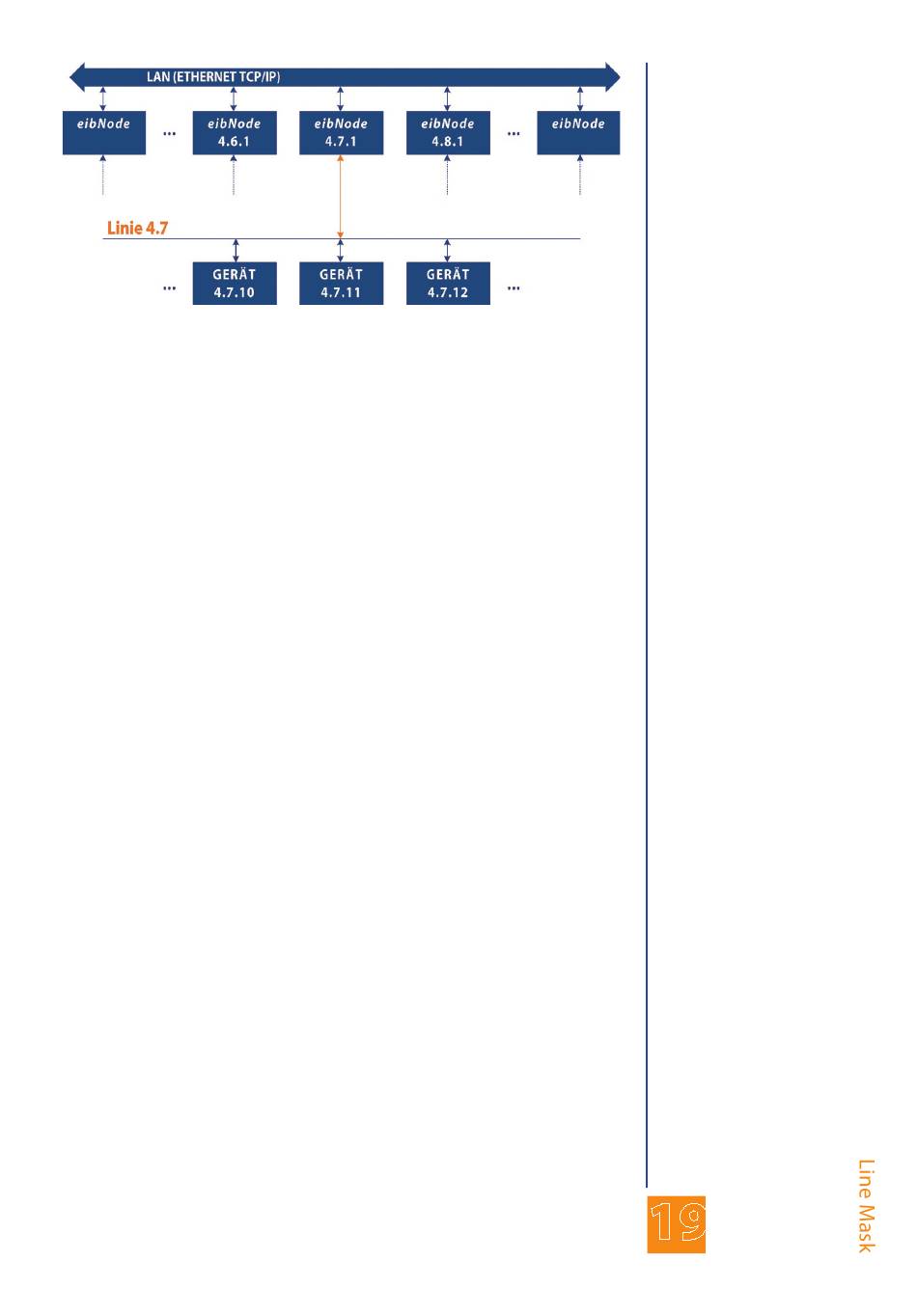

Die LineMask von 255 (00FFh) bildet die Linienstruktur
des EIB´s nach. Es können dann 256 eibNodes eingesetzt
werden und jeder eibNode verwaltet eine EIB-Linie von
bis zu 254 Geräten (256 Adressen minus Geräteadresse
0 minus Adresse des eibNodes). (Siehe Bild oben). In der
Regel kommen 64-2 =62 Geräte zum Einsatz.
Die LineMask von 4095 (0FFFh) bildet die Bereichsstruktur
des EIB´s nach. Es können bei dieser Einstellung 16
eibNodes eingesetzt werden Unter jedem eibNode können
15 Linienkoppler mit jeweils 255 Geräten sowie weitere
239 Geräte (256 Adressen minus Geräteadresse 0 minus
Adresse des eibNodes minus 15 Linienkoppleradressen) in
der Hauptlinie eingesetzt werden.
