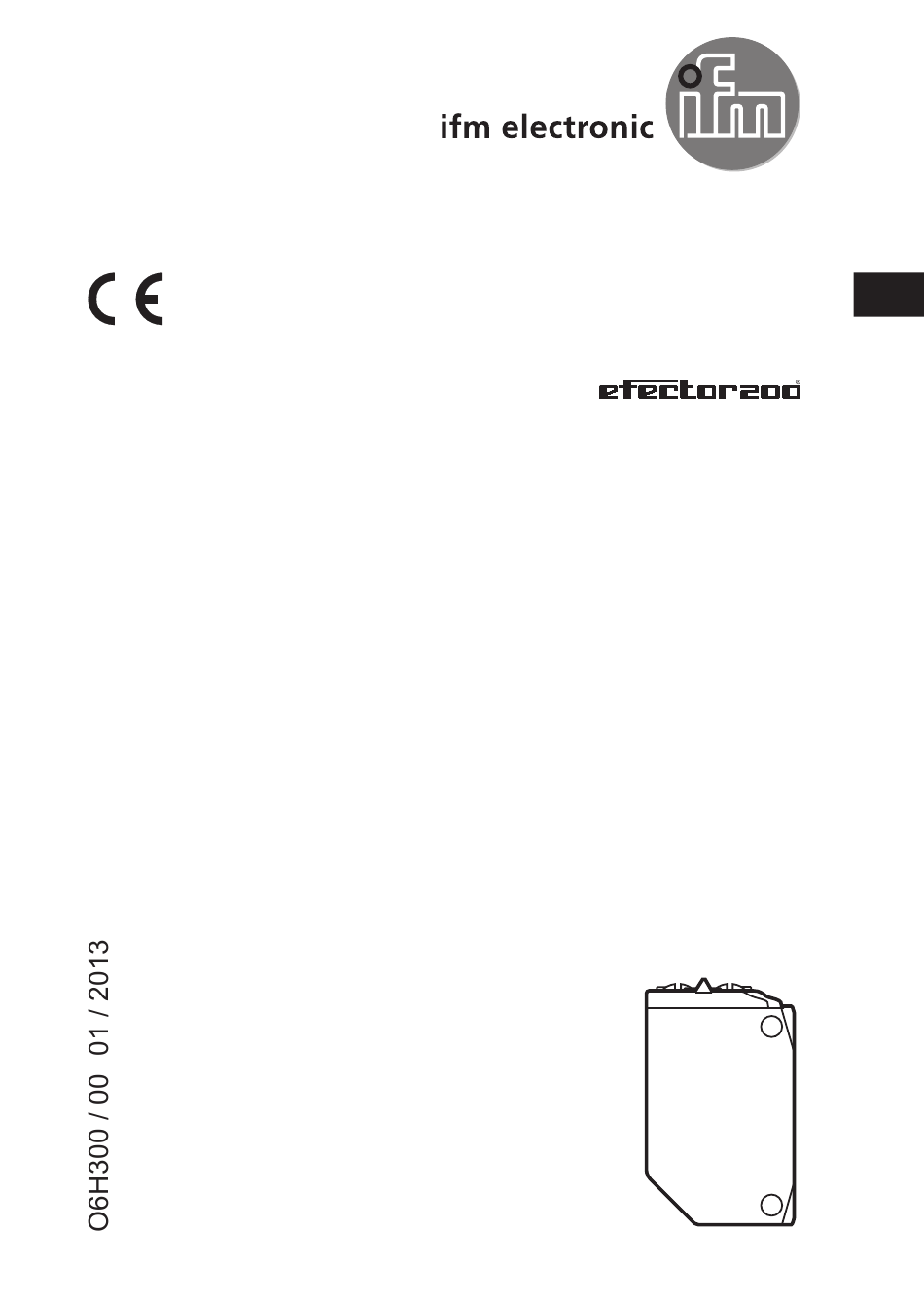

- Seite 1 Bedienungsanleitung Reflexlichttaster mit Hintergrundausblendung O6H3xx...
-
Seite 2: Vorbemerkung
1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich. 2 Bestimmungsgemäße Verwendung Der Reflexlichttaster erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Tastweite („range“): →... -
Seite 3: Bedien- Und Anzeigeelemente
4 Bedien- und Anzeigeelemente 1: LED gelb 2: Einstellpotentiometer 3: LED grün 4: Schalter Ausgangsfunktion 5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. ► Befolgen Sie die nationalen und internationalen Vorschriften zur Errich- tung elektrotechnischer Anlagen. ►... -
Seite 4: Einstellungen
5.2 NPN Stecker M12 Pigtail Kabel * Stecker M8 3-pol. Stecker M8 4-pol. * Adernfarben: BN = Braun, BU = Blau, BK = Schwarz 6 Einstellungen 6.1 Ausgangsfunktion einstellen ► Einstellung D: Dunkelschaltung ► Einstellung L: Hellschaltung 6.2 Tastweite einstellen ►... -
Seite 5: Betrieb
7 Betrieb ► Prüfen, ob das Gerät sicher funktioniert. > Die grüne LED leuchtet bei Betriebsbereitschaft. > Einstellung Dunkelschaltung: Der Ausgang ist durchgeschaltet / die gelbe LED leuchtet, wenn kein Objekt erkannt wird. > Einstellung Hellschaltung: Der Ausgang ist durchgeschaltet / die gelbe LED leuchtet, wenn ein Objekt erkannt wird.
