Busch-free@home
7.2.2 Anbindung über Patchkabel
Wenn der System Access Point und der Internet-Router nebeneinander installiert
sind, können sie über ein Patchkabel verbunden werden.

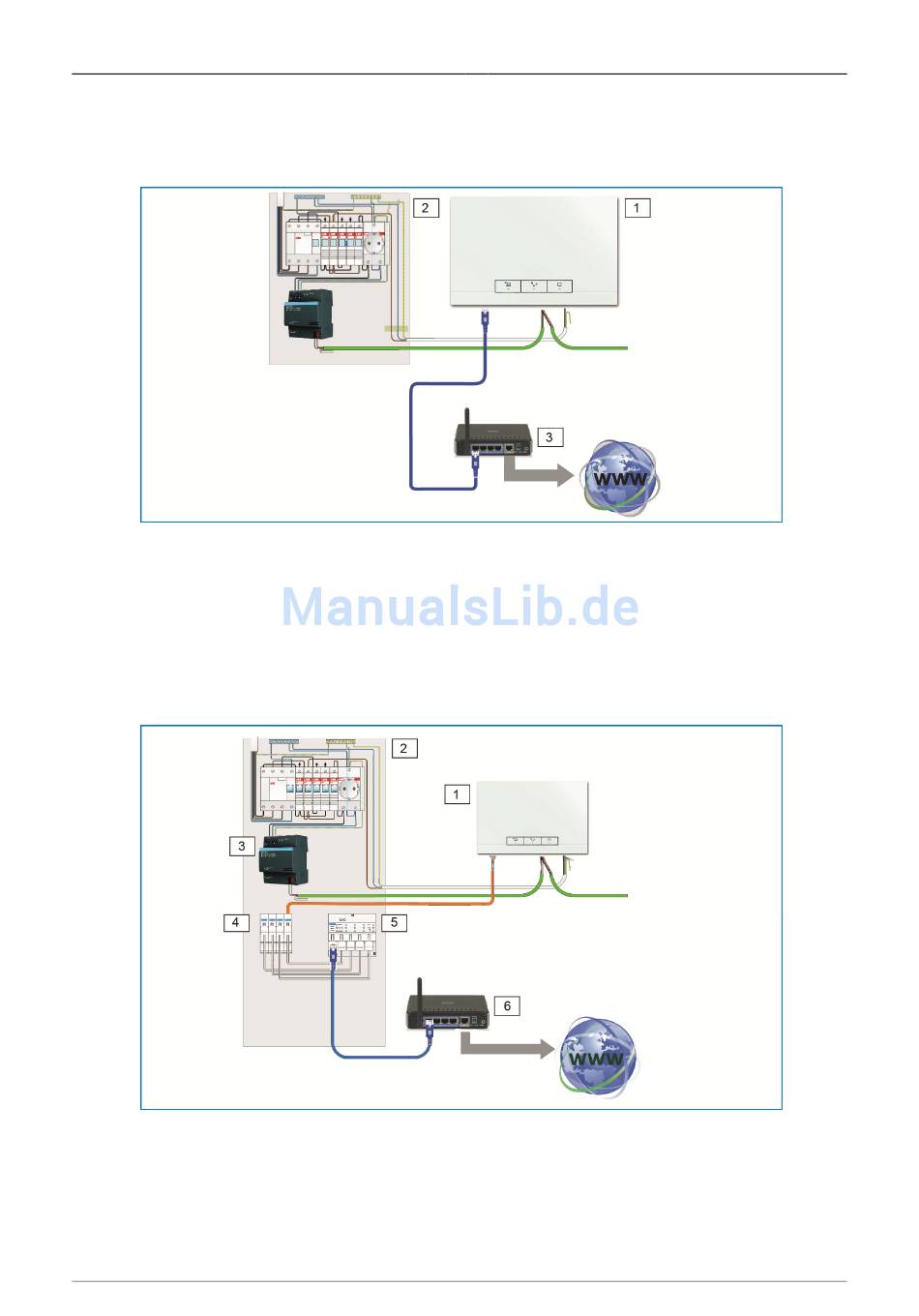

Abb. 6: Anbindung über Patchkabel
[1] System Access Point
[2] Verteilung
[3] IP-Router
7.2.3 Anbindung über Installationskabel bei strukturierter Verkabelung
Wird der System Access Point über ein CAT-Installationskabel angeschlossen,
kann dieses mittels eines LSA-Adapters über die RJ45-Buchse angeschlossen
werden.
Abb. 7: Anbindung bei strukturierter Verkabelung
[1] System Access Point
[2] Verteilung
[3] Spannungsversorgung
[4] Ethernet Patchterminals
[5] Switch
[6] IP-Router
Technisches Handbuch 1373-1-8550
®
Inbetriebnahme
│21
