Busch-free@home
Technisches Handbuch 1373-1-8550
®

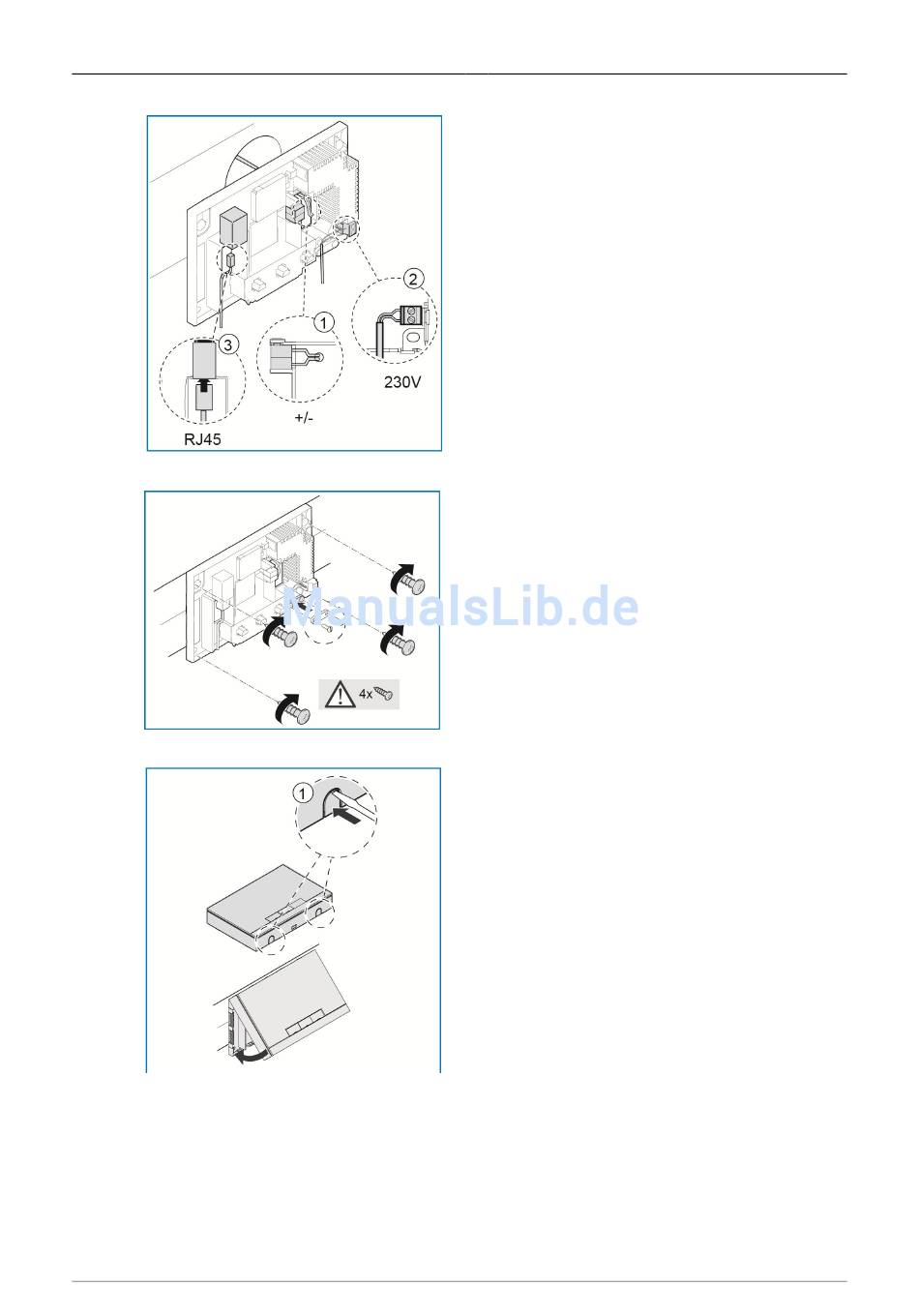

» Verbinden Sie die free@home Busleitung
[1] mit der Busanschlussklemme.
Achten Sie auf korrekte Polarität!
» Schließen Sie die 230 V-Zuleitung [2] am
unteren Klemmenblock an.
» Optional kann eine CAT Leitung [3] (für
LAN) an die RJ45-Buchse angeschlossen
werden.
Beachten Sie die Anschlussbilder in
Kapitel 5.3.
» Zeichnen Sie die Schraublöcher an der
Wand an.
» Befestigen Sie die Rückwand mit 4
Schrauben an der Wand.
» Schrauben Sie die Kabelfixierung wieder
an.
» Brechen Sie die Sollbruchstellen [1] für die
unterseitige Kabeleinführung mit einem
Schraubendreher aus.
» Setzen Sie den Gehäusedeckel am oberen
Rand der Rückwand an.
» Schließen Sie den Gehäusedeckel.
Montage
│17
