6.3.2 Montagevariante B
Die Busleitung wird rückseitig eingeführt.
Die 230 V Zuleitung und die CAT-Leitung (optional für LAN) werden auf Putz ver-
legt und unterseitig eingeführt. Dadurch muss nur eine Unterputzdose verwendet
werden.
Technisches Handbuch 1373-1-8550
®

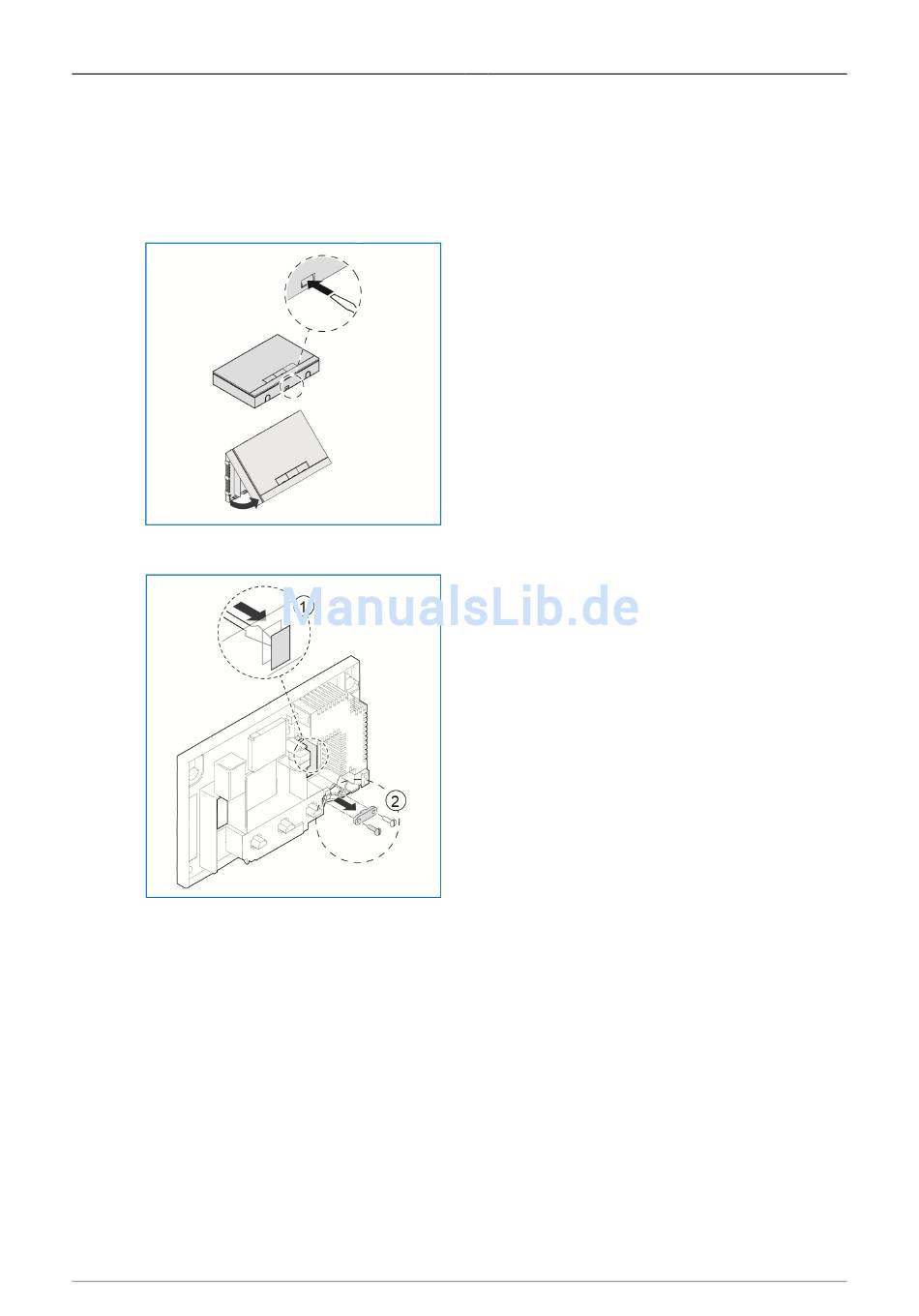

» Öffnen Sie den Gehäusedeckel.
- Benutzen Sie einen Schraubendreher und
führen diesen in die abgebildete Nut ein.
- Drücken Sie die Halterung leicht ein und
kippen den Gehäusedeckel nach oben.
» Brechen Sie die Sollbruchstelle [1] für die
Kabeleinführung mit einem Schraubdreher
von hinten aus.
» Schrauben Sie die Kabelfixierung [2] ab.
