4.- BETRIEB

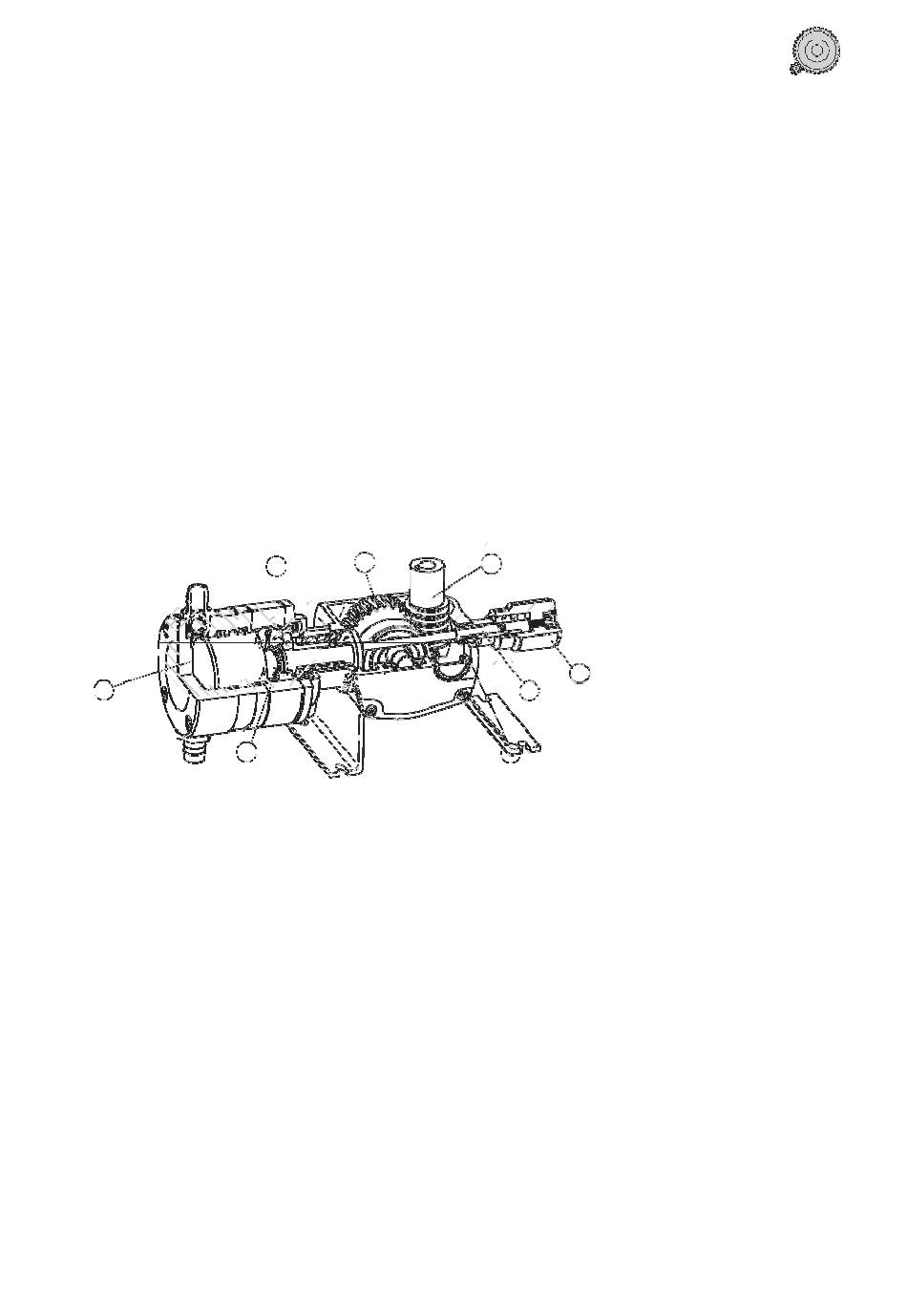

Der elektrische Motor übersetzt seine Leistung durch einen Reduktor, bestehend
aus einem Ritzel (A) und einem Kranz (B), der sich auf einer Achse mit Exzenter (C)
mitdreht, die einen Schaft (D) schiebt, auf dem der Kolben (E) bzw. die Membran
aufgeschraubt ist. Der Rückzug erfolgt über eine Feder (F)
Der mikrometrische Regler (G) vergrössert oder verkleinert die Laufstrecke des
Schafts und des Kolbens oder der Membran, wodurch die eingespritzte Menge
sich ändert. Die Dosiermenge ist von 0% bis 100% regulierbar.
Die Einspritzmenge kann durch einen Frequenzwechsler geregelt werden, wobei die
Dosiermenge mit der vom elektrischen Motor gelieferten Frequenz proportional
verändert wird. Die Dosiermenge ist von 10% bis 100% regulierbar.
E

5.- INSTALLATION

ALLGEMEINES

Für die Installation muss ein wasserdichter, fern von Hitzequellen und gut
belüfteter Raum gewählt werden.
Die Pumpe senkrecht auf eine feste, völlig horizontale Oberfläche
platzieren, wodurch eine gute Schmierung aller inneren Elemente erreicht
wird. Ausreichend viel Platz für eine bequeme Grundwartung und einfache
Installation sowie Deinstallation einplanen.
B
F
D
A
H
H
C
9
G
