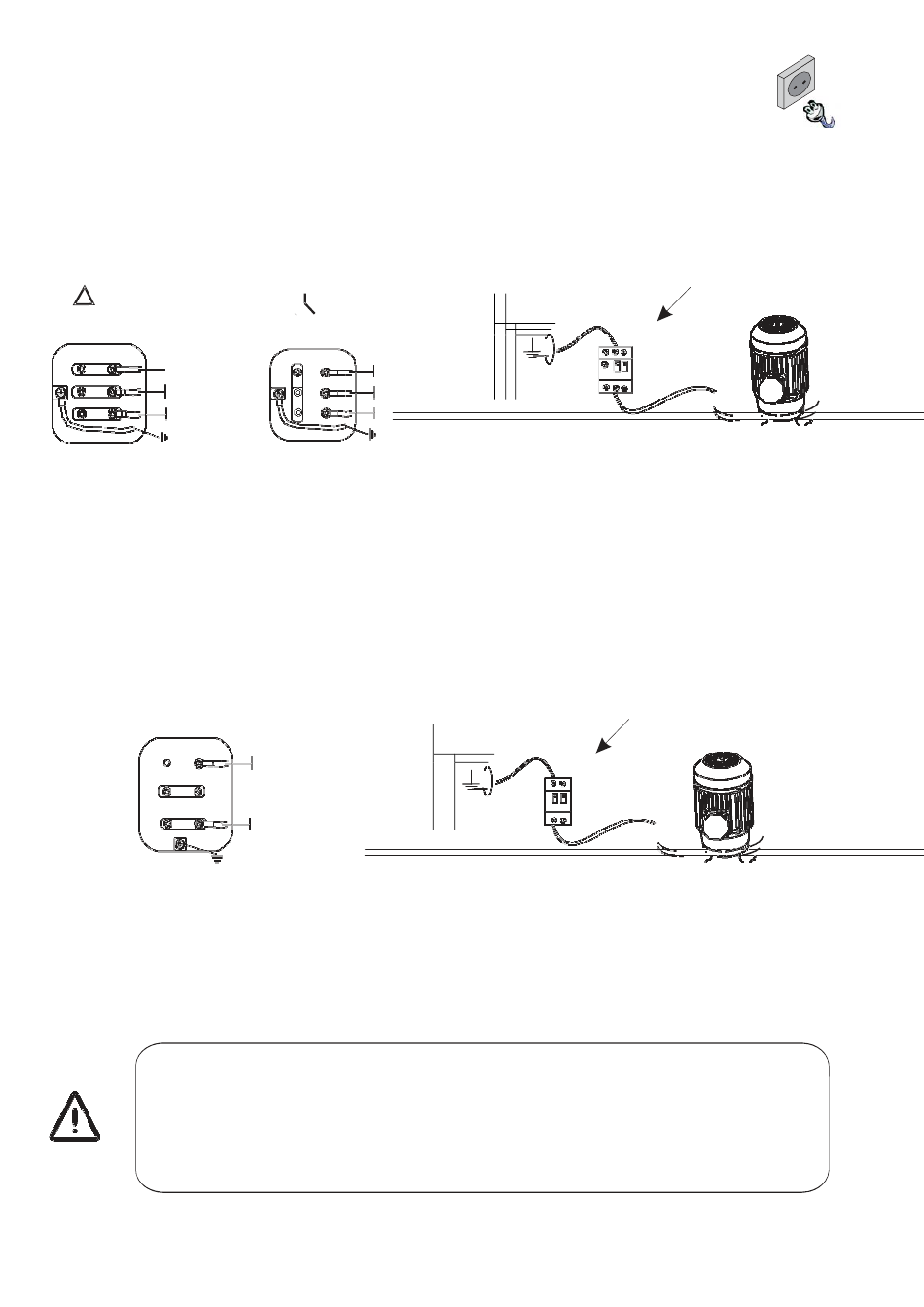

DREIPHASIGER ANSCHLUSS (50/60 Hz)

Zum Betrieb mit 230 V soll ein Dreieckanschluss des Motors erfolgen. Einen
angemessenen Schutz installieren.
Zum Betrieb mit 400 V soll ein Sternanschluss erfolgen. Einen
angemessenen Schutz installieren.
230 V
U1
V1
W1
1,88 Amp

EINPHASIGER ANSCHLUSS

Zum Arbeiten mit 230 V einphasig mit 50 Hz die Platten des Klemmkastens
gemäß folgender Figur anschließen. Einen angemessenen Schutz installieren.
230 VAC (50 Hz)
U1
U2
V1
V2
W1
W2
3 Amp.

HYDRAULISCHER ANSCHLUSS

Zur Entleerung von Leckagen durch der Membranbruch- oder
Halteringenverlustmelderöffnung muss ein Schlauch oder ein Rohr
aus einem mit dem zu dosierenden Produkt kompatiblen Material an
die untere Seite des Zylinders angekoppelt werden (R ½"), und die
Flüssigkeit in einem sicheren Behälter eingesammelt werden.
400 V
U1
V1
W1
1,1 Amp
L
N
L
N
11
MOTORSCHUTZ
OFF ON
U
W
MOTORSCHUTZ
OFF ON
