PCE Instruments DOSITEC-40 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. PCE Instruments Anleitungen
  4. Pumpen
  5. DOSITEC-40
  6. Bedienungsanleitung

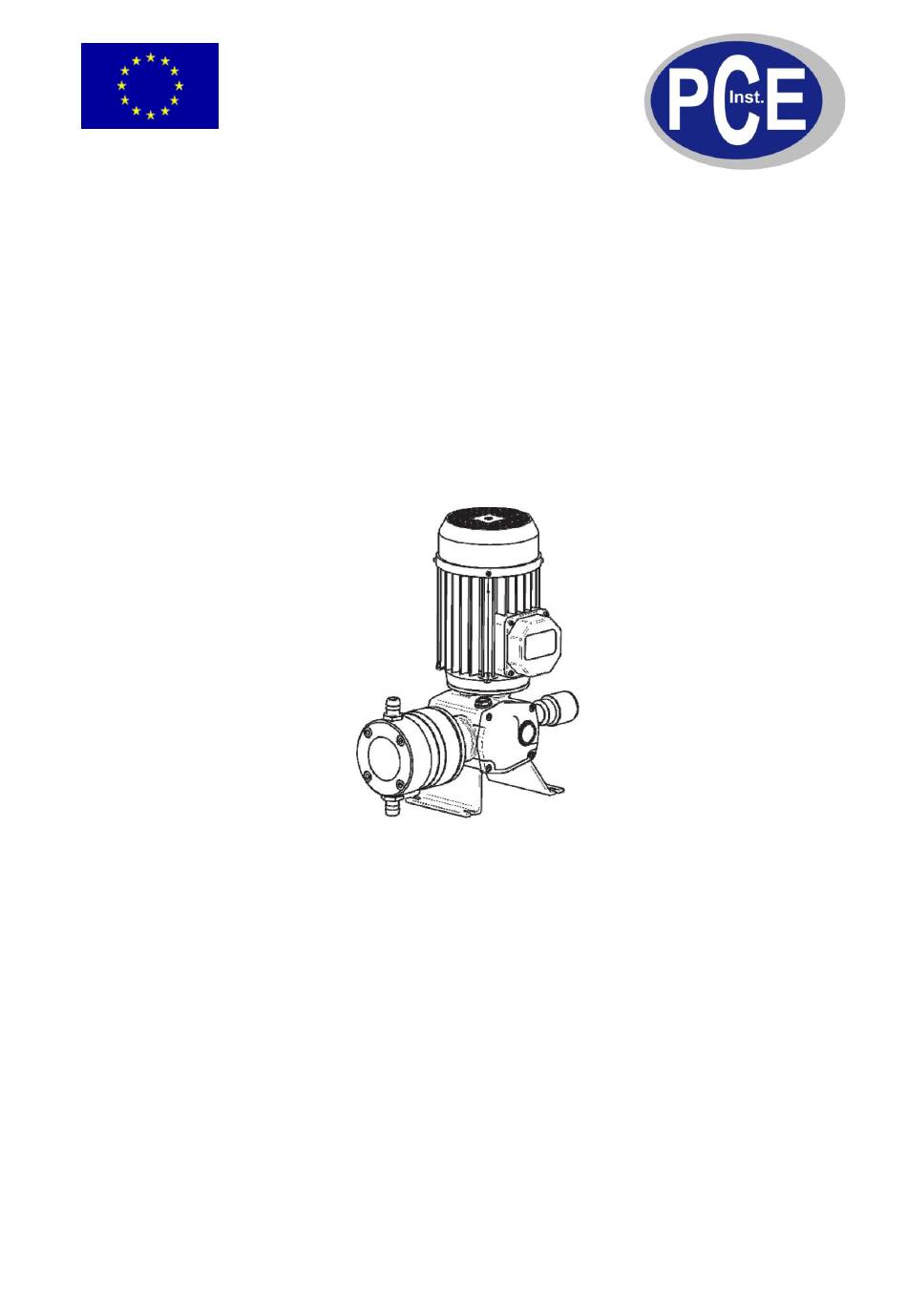

PCE Instruments DOSITEC-40 Bedienungsanleitung

PCE Instruments DOSITEC-40 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
www.warensortiment.de
PCE Deutschland GmbH
Im Langel 4
Deutschland
D-59872 Meschede
Hotline: 01805 976 990
(14 Cent pro Minute aus dem dt. Festnetz,
max. 42 Cent pro Minute aus dt. Mobilfunknetz)
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
Bedienungsanleitung
DOSITEC-40
Version 1.1
25.09.2012

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PCE Instruments DOSITEC-40

Inhaltszusammenfassung für PCE Instruments DOSITEC-40

  • Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Hotline: 01805 976 990 (14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dt. Mobilfunknetz) Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung DOSITEC-40 Version 1.1 25.09.2012...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 1.-ÜBERSICHT DER ANLAGE 2.-TRANSPORT UND LAGERUNG 3.-TECHNISCHE MERKMALE 4.-BETRIEB 5.- INSTALLATION Allgemeines Elektrischer Anschluss Hydraulischer Anschluss Übersicht der gesamten Anlage 6.- INBETRIEBNAHME 7.- WARTUNG Übersicht der Bestandteile DOSTEC Kolben Übersicht der Bestandteile DOSTEC Membran Periodische Wartung Störungen: Ursache und Maßnahmen EG-KONFORMITÄTSERKLÄRUNG GARANTIE SICHERHEITSHINWEISE...

  • Seite 4: Übersicht Der Anlage

    1.- ÜBERSICHT DER ANLAGE Bei den Dosierpumpen DOSTEC-40 handelt es sich um präzise, Hochleistungs- Kolben- oder Membranpumpen zur Dosierung von Flüssigkeiten. Diese Reihe erlaubt verschiedene Einspritzmöglichkeiten, je nach gewähltem Einspritzkopf. Einspritzköpfe stehen in den Maßen 25, 50, 100, 200, 300, 500 l/St. für die Reihe der Kolbenpumpen und in den Maßen 25, 50, 200, 200, 300 l/St.

  • Seite 5: Transport Und Lagerung

    Erläuterung der Kennung 60 - A 2 - P 0 P R MOTOR REDUKTION MENGE MATERIAL ANSCHLUSS A: Dreiphasig P0: Kolben 50 2: 2 Zyklen P: Polypropylen: R: Verbindungsstück B: Einphasig 220V P1: Kolben 100 1: 1 Zyklen. Keramik 20mm C: Einphasig 110V P2: Kolben 200 M: 1/2"...

  • Seite 6: Technische Merkmale

    3.- TECHNISCHE MERKMALE KENNUNG MENGE DRUCK I/St. 60-A1-P0PR Kolben 60-A2-P0PR 60-A2-P1PR 60-A2-P2PR 60-A2-P3PR 60-A2-P4PT 60-A1-D0PR Membran 60-A2-D0PR 60-A2-D1PR 60-A2-D2PR 60-A2-D3PR SPANNUNG: Angabe auf dem Typenschild des Motors LEISTUNG: 0.37 KW (0.5 Hp) SCHUTZ: IP-55 MATERIALIEN: Kolben: P.E.U.A.P.M. / Keramik Membran: Auf Basis von mit Faser verstärktem Elastomer und P.T.F.E.-Bezug Schaft:...
  • Seite 7 ABMAßE 320 154 195 280 154 195 50-300 285 184 195 320 175 205 285 204 207 50-200 50-300 12,6 11,2 7,2 7,6 12,6 6,9 8 11,2...
  • Seite 8 MEMBRANPUMPE DIAGRAMME MENGE-DRUCK 25 - 50 l/St. 25 50 22,5 45 Bars 14 15 L/St. 100 l/St. 100 - Bars L/St. 200 l/St. 200 - 180 - 160 - Bars L/St. 300 l/St. 300 - 270 - 240 - Bars...

  • Seite 9: Betrieb

    4.- BETRIEB Der elektrische Motor übersetzt seine Leistung durch einen Reduktor, bestehend aus einem Ritzel (A) und einem Kranz (B), der sich auf einer Achse mit Exzenter (C) mitdreht, die einen Schaft (D) schiebt, auf dem der Kolben (E) bzw. die Membran aufgeschraubt ist.

  • Seite 10: Elektrischer Anschluss

    Die Pumpe mit 4 Schrauben auf der ausgewählten ebenen Oberfläche befestigen (siehe Figur). BLOCK Den für den Transport eingesetzten Deckel (rot) des Schmieröltanks abnehmen, Pumpe mit dem mitgelieferten Schmieröl SAE 80W90 (oder einem gleichwertigem) bis zum im Schauglas angezeigneten Pegelstand auffüllen und den Betriebdeckel (schwarz und mit einer Öffnung) einsetzen.

  • Seite 11: Dreiphasiger Anschluss (50/60 Hz)

    DREIPHASIGER ANSCHLUSS (50/60 Hz) Zum Betrieb mit 230 V soll ein Dreieckanschluss des Motors erfolgen. Einen angemessenen Schutz installieren. Zum Betrieb mit 400 V soll ein Sternanschluss erfolgen. Einen angemessenen Schutz installieren. MOTORSCHUTZ 230 V 400 V OFF ON 1,88 Amp 1,1 Amp EINPHASIGER ANSCHLUSS Zum Arbeiten mit 230 V einphasig mit 50 Hz die Platten des Klemmkastens...
  • Seite 12 ABSAUGEN Es ist notwendig, ein Maschensieb von mindestens 100 mesh an der Absaugstelle der zu dosierenden Flüssigkeit anzubringen. Das Absaugrohr mit dem unteren Verbindungsstück des Zylinders anschließen und das Maschensieb zwischen den beiden einlegen. Niemals das einzuspritzende Produkt vom Boden des Behälter aufsaugen, damit keine nicht aufgelösten Partikel mitgesaugt werden können.

  • Seite 13: Übersicht Der Gesamten Anlage

    ÜBERSICHT DER GESAMTEN ANLAGE 8 9 10 1. FILTER 2. VENTILE 3. RÜCKLAUFVENTIL 4. ABSAUGEN 5. EINPUMPEN 6. SICHERHEITSVENTIL 7. SAMMELBEHÄLTER FÜR LECKAGEN...

  • Seite 14: Inbetriebnahme

    6.- INBETRIEBNAHME UND REGULIERUNG BEFESTIGUNG: Auf eine richtige Befestigung der Pumpe achten! SCHMIERÖL: Schmierölstand an dem seitlichen Schauglas überprüfen. Den Transportdeckel durch den Betriebdeckel ersetzen. ÜBERPRÜFUNG DES HYDRAULISCHEN KREISLAUFES: Sicherstellen, dass alle Ventile geöffnet sind und die Ausflüße der Entlüftungs- und Abschwächungsventile, die Flüssigkeit in ein Behälter ableiten.
  • Seite 15 DOSIERMENGE Mit dem mikrometrischen Regler kann man die zu dosierende Menge von 0% auf 100% anpassen. Eine Regulierung unter 10 % ist nicht zu empfehlen. Für eine genauere Messung die Dosierrmenge dem gewünschten Wert anpassen: 1.- Pumpe anfüllen, wobei das Absaugrohr in ein Behälter mit Mengenanzeige A eingetaucht wird.

  • Seite 16: Wartung

    7.- WARTUNG ÜBERSICHT DER BESTANDTEILE DOSTEC-40 Kolben 28014 28021 62352(x4) 60116 (2P) 60117 (1P) 63212 63213 60111 60319 60320(x4) 60312 63124 60302(x4) 60313 60106 60303 62132 / 62143 60103 62133 / 62144 60125 / 62145 62129 60113 60126 / 62146 66-802 60127 60120...
  • Seite 17 66344 60109 60301 60318 60315 60108 66334 60314 60110 60305 60115(2 P) 60114(1 P) 62453 61305 62453 60102 60300 62451 60104 61324 62451 63212(x4) 50 - 300 L/H 50 y 100 L/H 200 y 300 L/H EINPUMPEN EINPUMPEN ABSAUGEN ABSAUGEN EINPUMP ABSAUGEN 63-809 -P/ F...
  • Seite 18 AUFLISTUNG DER TEILE DOSTEC-40 Kolben KENNUNG BEZEICHNUNG MENGE 28014 MOTOR T71 B14 1/2HP DREIPH. 220/380V *28021 MOTOR T71 B14 1/2HP EINPH. 220V 50HZ 60102 DECKEL BLOC DOSTEC 60103 SCHAFTFÜHRUNG 60104 ACHSE MIT EXZENTER 60106 KEIL 38 60107 SCHAFT M20 DOSTEC 60108 REGULIERSTANGE DOSTEC 60109...

  • Seite 19: Bezeichnung

    KENNUNG BEZEICHNUNG MENGE RINGDICHTUNG 14x3 FPM 62310 62352 SCHRAUBE M6x12 DIN 933 I 62451 LAGER 6202 ZZ (15x35x11) 62453 CERCLET RING DIN 471 15 63124 DECKEL BELADUNG C/RESP TCNS 3/8" 63125 DECKEL VERSCHLUSS 3/8" 63212 SCHRAUBE ALLEN M5x12 DIN 912 63213 UNTERLEGSCHEIBE 18x5x2,5 F5 *63331...

  • Seite 20: Übersicht Der Bestandteile Dostec Membran

    ÜBERSICHT DER BESTANDTEILE DOSTEC-40 Membran 28014 28021 62352(x4) 60116 (2P) 60117 (1P) 63212 63213 60111 60319 60320(x4) 60312 63124 60313 60106 60303 60103 60113 62129 67104 (50l/h) 60302(x4) 60215 60122 63125 67117 (200l/h) 64310 67121 (300l/h) 67100 (50l/h) 67105 (50l/h) 62310 66333 67301...
  • Seite 21 66334 60109 60301 60318 60315 60209 66344 60314 60112 60305 60115(2 P) 60114(1 P) 62453 61305 62453 60102 60300 62451 60130(100l) 60131 (50l) 61324 62451 63212(x4) 50 - 300 50 und 100 L/St. 200 und 300 L/St. L/St. Einpumpen Einpumpe Absaugen Absaugen Einpumpe...
  • Seite 22 AUFLISTUNG DER TEILE DOSTEC-40 Membran KENNUNG BEZEICHNUNG MENGE 28014 MOTOR T71 B14 1/2HP DREIPH. 220/380V 50HZ *28021 MOTOR T71 B14 1/2HP EINPH. 220V 50HZ 60102 DECKEL BLOC DOSTEC 60103 SCHAFTFÜHRUNG 60106 KEIL 38 60109 REGLER DOSTEC 60111 ANSCHLAG BSF 60112 FÜHRUNG REGLER MEMBRAN DOSTEC 60113 ANSCHLAG DOSTEC...
  • Seite 23 KENNUNG BEZEICHNUNG MENGE 67114 MEMBRAN D95 MEMBRANZYLINDER D95 67115-P/ F/ I 67116 MEMBRANBODEN D95 67117 / I MEMBRANFLANSCH D95 67118 MEMBRAN D115 67119-P/ F/ I MEMBRANZYLINDER D115 67121 / I MEMBRANFLANSCH D115 67123 MEMBRANBODEN D115 67300 SCHRAUBE ALLEN M8x40 DIN 912 A2 67301 SCHRAUBE ALLEN M8x10 DIN 912 A2 85308...

  • Seite 24: Periodische Wartung

    WARTUNG Vor jeder Wartungsoperation muss folgendes überprüft werden: Die Pumpe ist ausgeschalten und spannungsfrei. Es gibt keinen Druck im Kopf und im Einpumprohr. Es ist erforderlich den Injektionskopf vor dem Öffnen zu entleeren. Das Wartungspersonal benutzt angemessene Schutzmedien beim Umgang mit der zu dosierenden Flüssigkeit. PERIODISCHE WARTUNG: Schmieröl nach den ersten 500 Stunden auswechseln.

  • Seite 25: Störungen: Ursache Und Maßnahmen

    STÖRUNG URSACHE MAßMAHME KEINE DREHUNG AM KEINE SPANNUNG -Mit einem Voltmeter MOTOR Einspeisungsspannung überprüfen. DER MOTORSCHUTZ IST -Mit einem Amperemeter überprüfen, dass AUSGELÖST Spannung Nominalwerte nicht übersteigt. STÖRUNG AN EINER PHASE -Mit einem Voltmeter Spannung ÜBERTEMP (DREIPHASIG), FALSCHE an den Klemmungen vom Motor ERATUR EINSPEISUNGSSPANNUNG überprüfen.

  • Seite 26: Eg-Konformitätserklärung

    EG-KONFORMITÄTSERKLÄRUNG I.T.C S.L.. Mar Adriàtic, 1 Polígono Torre del Rector 08130 Santa Perpètua de Mogoda, Spanien, erklärt hiermit, dass alle durch Seriennummer und Herstellungsjahr gekennzeichneten Ausführungen der Produkte DOSTEC der Maschinen- Richtlinie 98/37/EG entsprechen, unter der Bedingung, dass die Installation, der Betrieb und die Wartung gemäß...
  • Seite 28 BETRIEBSANLEITUNG www.warensortiment.de Eine Übersicht unserer Labortechnik finden Sie hier: http://www.warensortiment.de/labortechnik.htm Eine Übersicht unserer Laborgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/laborgeraete.htm Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht unserer Waagen finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm Eine Übersicht über unsere Produkte finden Sie hier: http://www.pce-instruments.com...
