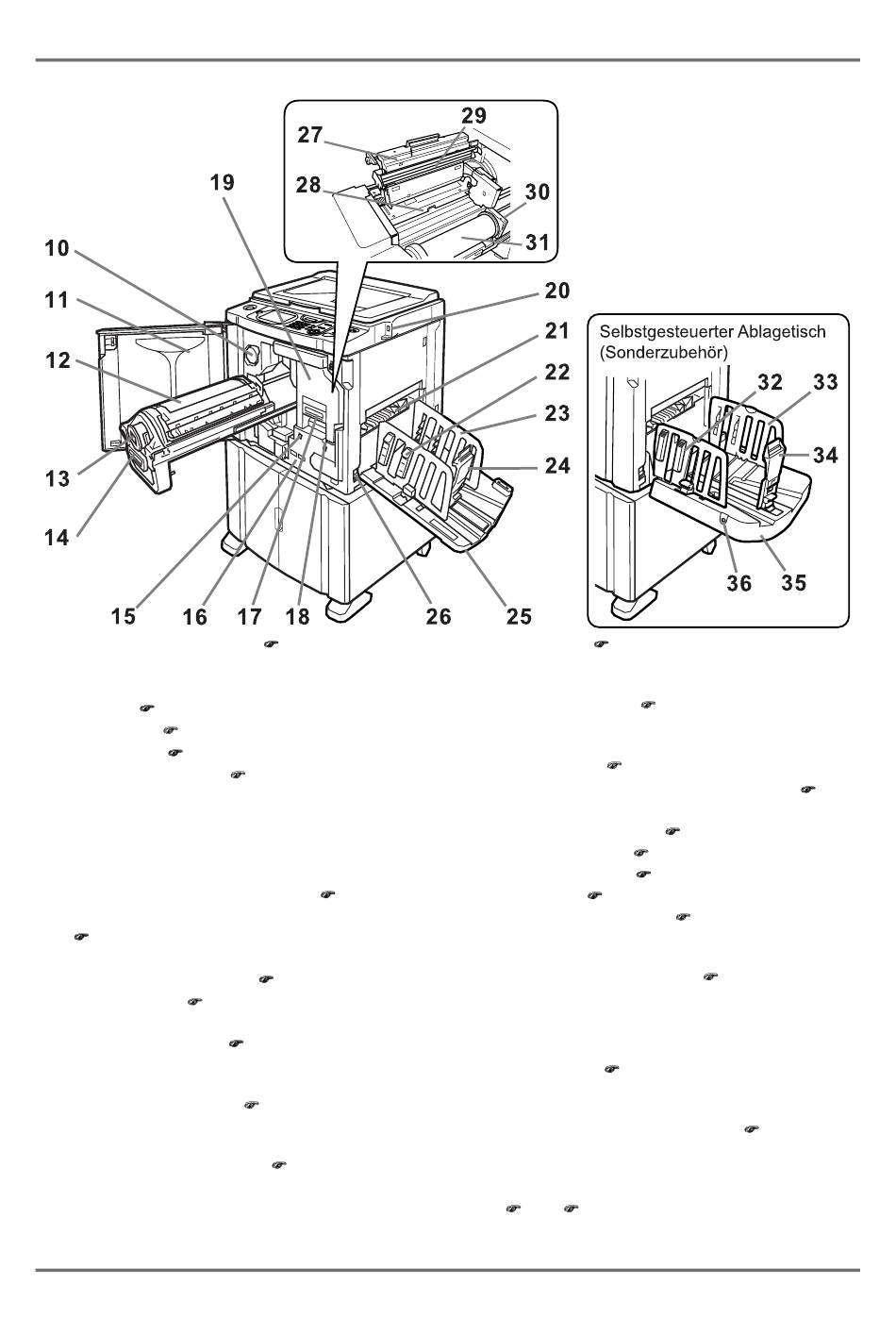

10)
Farbpatronendeckel-Halter ( S.227)
Sichert den Farbpatronendeckel.
11)
Frontklappe
12)
Trommel ( S.231)
13)
Farbpatrone ( S.227)
14)
Trommelgriff ( S.231)
15)
Trommelfreigabetaste ( S.231)
Entriegelt die Trommel zur Entnahme.
16)
Zählwerk
Zählt die Anzahl der Trommelumdrehungen (Gesamtumdre-
hungszähler) und die Anzahl der hergestellten Master (Master-
zähler).
17)
Griff der Masterherstellungseinheit ( S.224)
18)
Freigabetaste der Masterherstellungseinheit
( S.224)
Entriegelt die Masterherstellungseinheit zur Entnahme.
19)
Masterherstellungseinheit ( S.224)
20)
USB-Anschluss ( S.49)
Zum Anschluss des USB-Speichers.
21)
Papierauslaufführung ( S.108)
Wird automatisch eingestellt, um bedrucktes Papier sauber zu
stapeln.
22)
Papierführungslamellen ( S.39)
Drücken Sie diesen Knopf, um die Papierführungslamellen zu
öffnen und ein Ausrichten des Druckpapiers zu ermöglichen.
23)
Auffangtisch-Papierführung ( S.39)
Richtet das bedruckte Papier genau aus.
Stellen Sie die Führung auf die Breite des zu bedruckenden
Papiers ein.
24)
Papierstopp ( S.39)
Passen Sie den Papierstopp durch Verschieben an die Länge
des Druckpapierformats an.
25)
Papierauffangtisch ( S.39)
Gedruckte Exemplare werden auf diesen Auffangtisch
ausgeworfen.
26)
Hauptschalter ( S.36)
27)
Abdeckung der Masterherstellungseinheit ( S.224)
Zum Einsetzen der Masterrolle öffnen und schließen.
28)
Masterführungslasche ( S.224)
29)
Thermodruckkopf ( S.237)
30)
Masterrollenhalter ( S.224)
31)
Masterrolle ( S.224)
32)
Papierführungslamellen ( S.41)
Drücken Sie diesen Knopf, um die Papierführungslamellen zu
öffnen und ein Ausrichten des Druckpapiers zu ermöglichen.
33)
Auffangtisch-Papierführung ( S.41)
Richtet das bedruckte Papier genau aus.
Automatisch angepasst auf die Breite des zu bedrucken-
den Papiers.
34)
Papierstopp ( S.41)
Automatisch angepasst auf die Länge des Druckerpa-
pierformats.
35)
Selbstgesteuerter Ablagetisch ( S.41)
Gedruckte Exemplare werden auf diesen Auffangtisch
ausgeworfen.
36)
Auffangtisch-Papierführungen' Öffnungstaste
( S.24,
S.42)
Zu weiteren Einzelheiten siehe nächste Seite.
