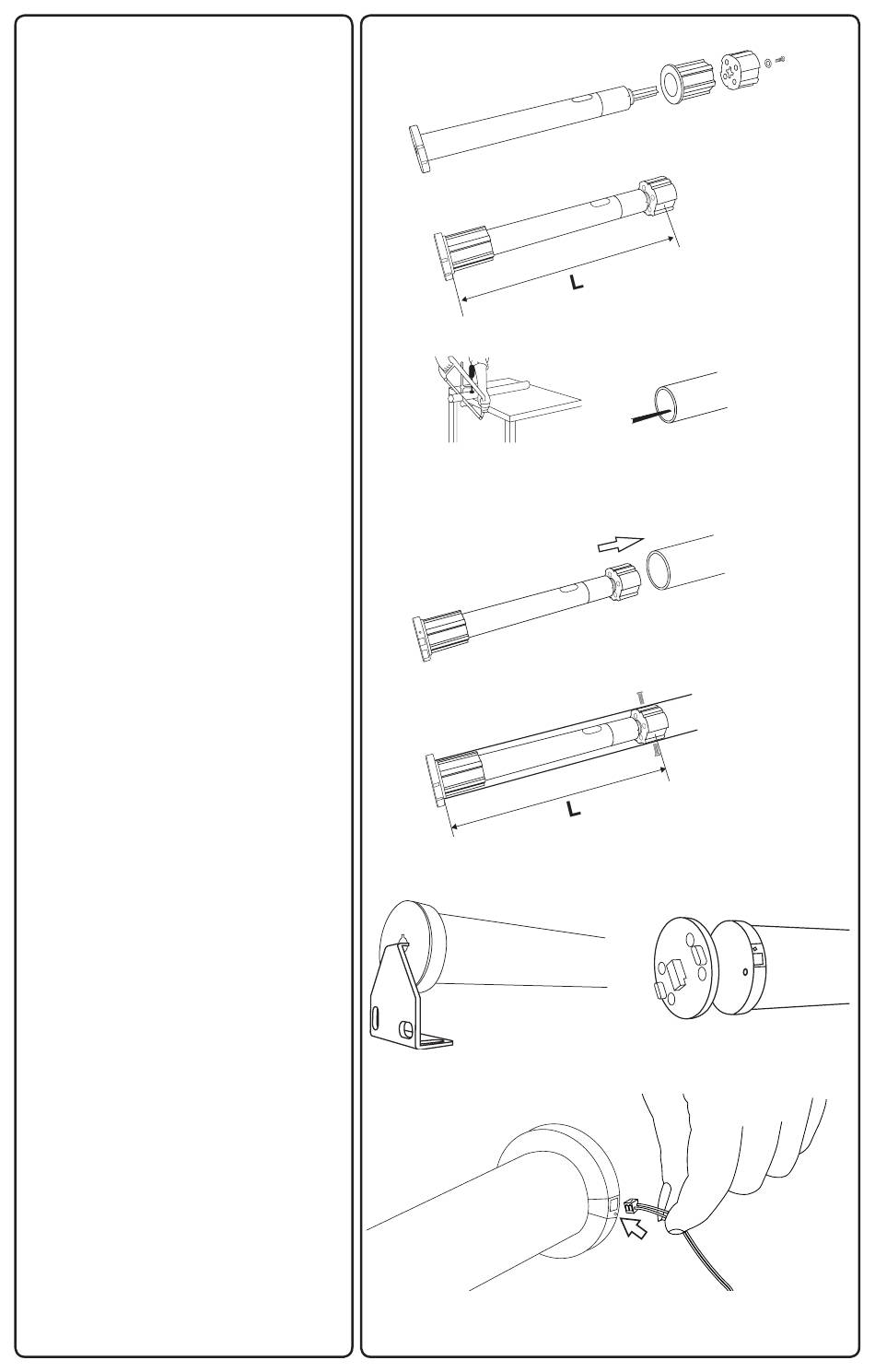

INSTALLATION
Vorbereitung des Antriebs
1) Montieren Sie den Adapter (a) und
den Mitnehmer (b) an den Antrieb.
2) Messen Sie die Länge (L) zwischen
der Mitte des Mitnehmers und dem
Rand des Antriebskopfes.
Vorbereitung der Welle
Schneiden Sie die Welle auf die
gewünschte Länge zu.
Entgraten Sie die Welle und entfernen
Sie die Späne.
Zusammenbau von Antrieb und
Welle
1) Führen Sie den Antrieb in die Welle
ein. Achten Sie beim Einführen von
Antrieb und Mitnehmer darauf, dass
der Mitnehmer sich in das Profil
der Welle fügt.
Führen Sie den Antrieb zur Hälfte ein,
schieben Sie dann den Mitnehmer am
Antrieb entlang vor und führen Sie ihn
dann in die Welle ein.
Schieben Sie zum Schluss den ge-
samten Antrieb in die Welle.
2) In der Regel ist es nicht nötig, aber
Sie können je nach Länge (L) bei
Bedarf Antrieb und Welle mit
selbstschneidenden Schrauben oder
Popnieten aus Stahl fest miteinander
verbinden.
Befestigung der Welle mit
eingestecktem Antrieb an die Lager
a) Standardhalter.
b) Antriebsplatte·für·Spezialhalter.
Verkabelung
Schließen Sie den Batteriepack am
Antrieb an.
Achtung: Ziehen Sie die Batterie nicht
heraus, während der Antrieb arbeitet.
2
1
2
1
2
a
Copyright © 2010 Somfy SAS. All rights reserved - V0 - 09/2010
b
a
b
