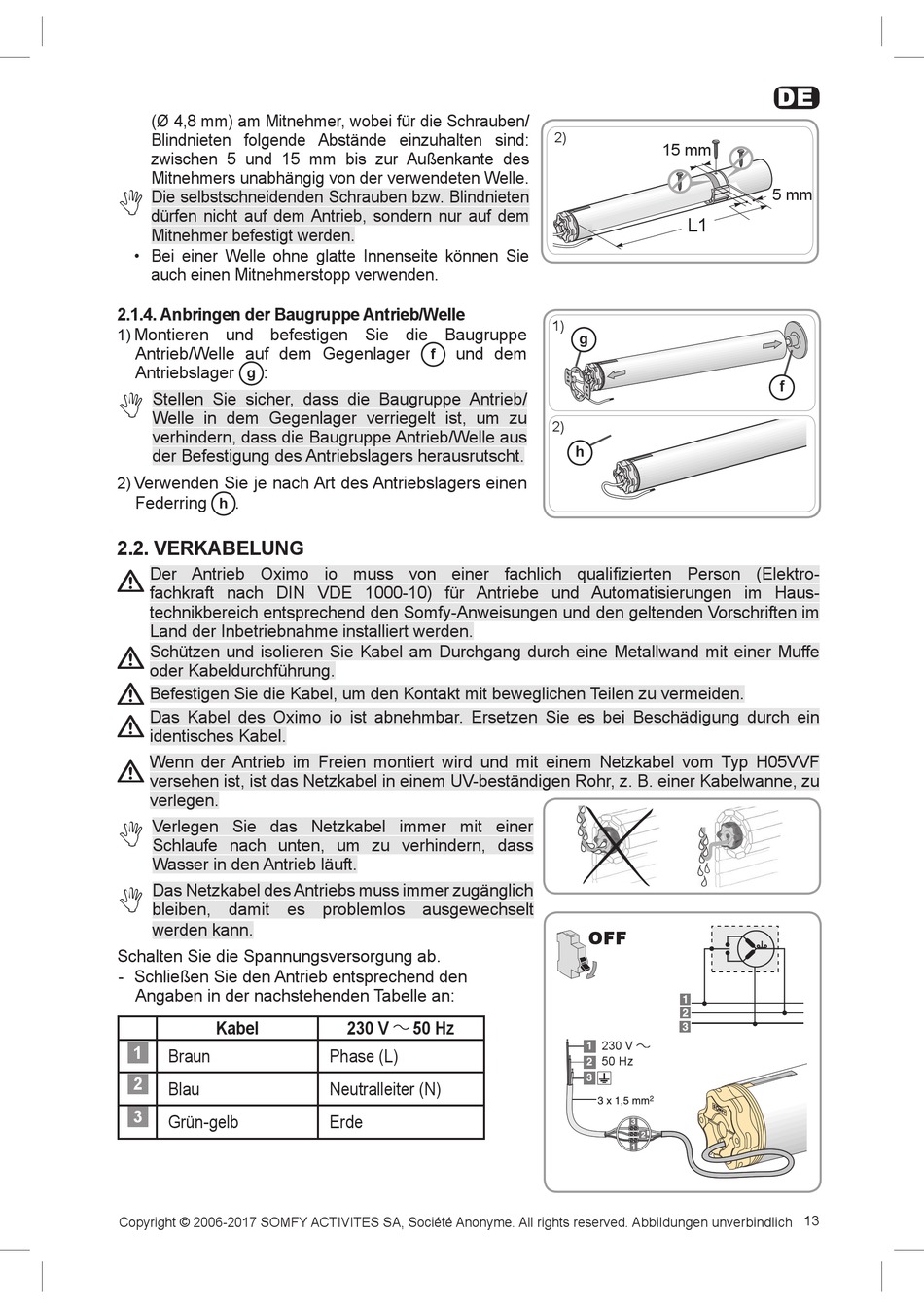

Verkabelung - SOMFY Oximo io Anleitung

(Ø 4,8 mm) am Mitnehmer, wobei für die Schrauben/
zwischen 5 und 15 mm bis zur Außenkante des
Die selbstschneidenden Schrauben bzw. Blindnieten
dürfen nicht auf dem Antrieb, sondern nur auf dem
Mitnehmer befestigt werden.
• Bei einer Welle ohne glatte Innenseite können Sie
auch einen Mitnehmerstopp verwenden.
2.1.4. Anbringen der Baugruppe Antrieb/Welle
Montieren und befestigen Sie die Baugruppe
1)
Antrieb/Welle auf dem Gegenlager
Antriebslager :
g
Stellen Sie sicher, dass die Baugruppe Antrieb/
Welle in dem Gegenlager verriegelt ist, um zu
verhindern, dass die Baugruppe Antrieb/Welle aus
der Befestigung des Antriebslagers herausrutscht.
Verwenden Sie je nach Art des Antriebslagers einen
2)
Federring .
h

2.2. VERKABELUNG

fachkraft nach DIN VDE 1000-10) für Antriebe und Automatisierungen im Haus-
technikbereich entsprechend den Somfy-Anweisungen und den geltenden Vorschriften im
Land der Inbetriebnahme installiert werden.
Schützen und isolieren Sie Kabel am Durchgang durch eine Metallwand mit einer Muffe
oder Kabeldurchführung.
Befestigen Sie die Kabel, um den Kontakt mit beweglichen Teilen zu vermeiden.
identisches Kabel.
Wenn der Antrieb im Freien montiert wird und mit einem Netzkabel vom Typ H05VVF
verlegen.
Verlegen Sie das Netzkabel immer mit einer
Schlaufe nach unten, um zu verhindern, dass
bleiben, damit es problemlos ausgewechselt
werden kann.
Schalten Sie die Spannungsversorgung ab.
- Schließen Sie den Antrieb entsprechend den
Angaben in der nachstehenden Tabelle an:
Kabel
1
Braun
2
Blau
3
Grün-gelb
Copyright © 2006-2017 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved. Abbildungen unverbindlich
und dem
f
230 V 50 Hz
Phase (L)
Neutralleiter (N)
Erde
2)
15 mm
L1
1)
g
2)
h
OFF
230 V
50 Hz
DE
5 mm
f
