Gerätebeschreibung
· Schalterstellung „Netz": Verbraucher werden direkt von der Netzeingangsspannung
versorgt
· Schalterstellung „USV": Verbraucher werden vom USV-System versorgt
· Gut ablesbares LED-Display zur Anzeige des Schaltzustands
· Geringer Eigenverbrauch
· Entwickelt und produziert in Deutschland
1.4
Anschluss und Inbetriebnahme

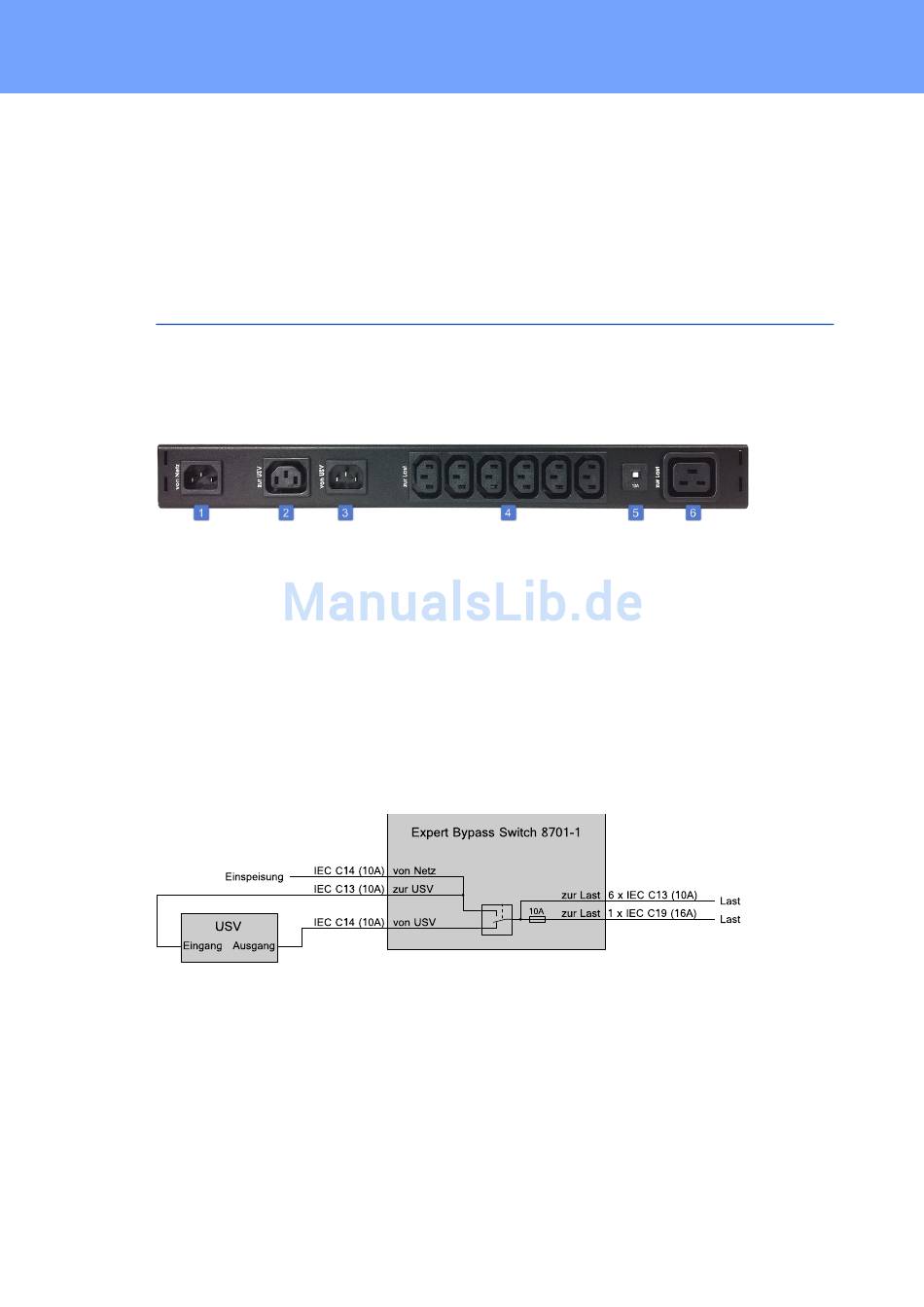

Anschlüsse auf der Geräterückseite (EBS 8701-1)
1. Lasteingang "von Netz" (IEC C14, max. 10 A)
2. Lastausgang "zur USV" (IEC C13, max. 10 A)
3. Lasteingang "von USV" (IEC C14, max. 10 A)
4. 6 x Lastausgänge "zur Last" zum Verbraucher (IEC C13, max. 10 A)
5. 10 A Sicherung für Lastausgang (1 x IEC C19, max. 16 A)
6. 1x Lastausgang "zur Last" zum Verbraucher (IEC C19, max. 16 A)
Blockschaltbild
Expert Bypass Switch 8701
Expert Bypass Sw itch 8701-1
© 2016 Gude Analog- und Digitalsysteme GmbH
6
