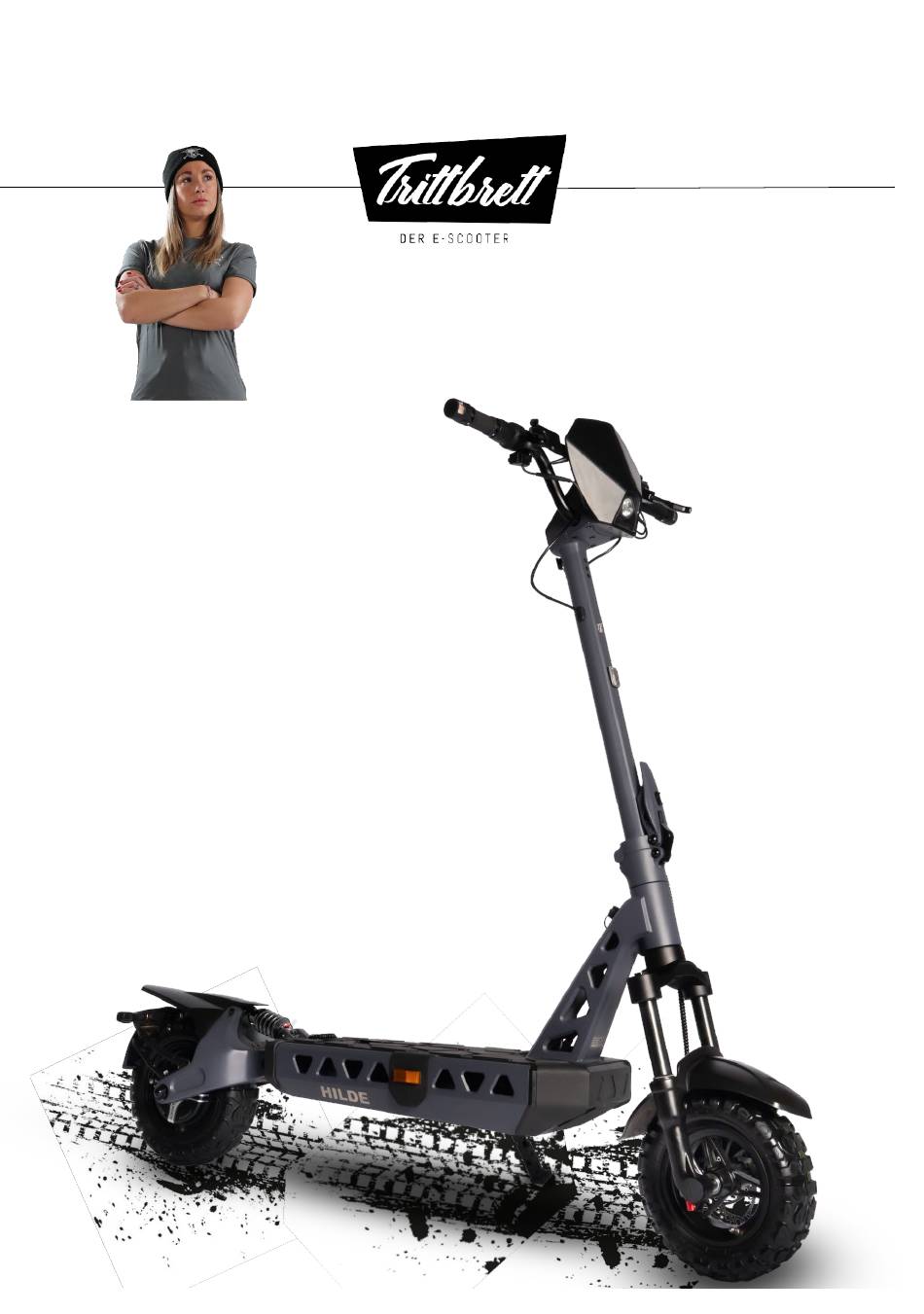

- Seite 1 ORIGINALBETRIEBSANLEITUNG Anleitung für das Modell HILDE...
- Seite 2 INHALTSVERZEICHNIS 1. BEDIENUNGSANLEITUNG ........................4 1.1. Bestimmungsgemäße Verwendung ....................4 1.2. Lieferumfang ..........................4 2. GEBRAUCHSANLEITUNG ........................5 2.1. Diagramm HILDE........................5 2.2. Montage ............................. 6 2.3. Tragemechanismus ........................8 3. FAHRANLEITUNG ..........................8 3.1. NFC-Funktion und Schnittstelle ....................8 3.2.
- Seite 3 7.2. Verletzungsgefahr ........................25 7.3. Weiter zu beachten ........................26 8. Technische Daten ........................... 28 Wartungsintervall Tabelle ..........................29...
- Seite 4 Herzlich willkommen! Wir freuen uns sehr, dass du dich für Trittbrett entschieden hast und du ein Teil unserer Familie wirst. Mit Hilde hast du dich für ein Qualitätsprodukt entschieden, in dem die besten und neuesten Technologien verbaut worden sind. Ihre Komponenten wie z.B. der Motor von Bosch versprechen eine lange Lebensdauer, Sicherheit und Nachhaltigkeit.
- Seite 5 BEDIENUNGSANLEITUNG 1.1. Bestimmungsgemäße Verwendung Diese Bedienungsanleitung wird dir bei den ersten Schritten auf dem Weg zur routinierten Nutzung von HILDE helfen. Es ist sehr wichtig, dass sämtliche enthaltenen Warnungen und Sicherheitshinweise befolgt werden. 1.2. Lieferumfang Folgende Bestandteile sind in der Verpackung enthalten: 1 x E-Scooter HILDE 1 x Ladegerät...
- Seite 6 GEBRAUCHSANLEITUNG 2.1. Diagramm HILDE Lenker Ein/Aus-Schalter, Licht- und Fernlicht Gasgriff Bremshebel Klingel Blinker Schalter Hebel Motorbremse Display Blinker vorne Fixierung der eingeklappten Lenkstange Halterung eingeklappte Lenkstange Lenkstange Federung vorne Federung hinten Frontlicht Reflektor vorne Klappverschluss Seitenständer Trittbrett Schloss/Griff Batteriefach Batteriefach...
- Seite 7 1. Nachdem du die vier Verpackungsverschlüsse an den Frontseiten geöffnet hast, kannst du den Außenkarton nach oben wegziehen. Nun hast du HILDE in EPE geschützt vor dir. Entferne den vorderen Schutz, halte dann den Lenkkopf fest, bevor du den hinteren Schutz entfernst (sonst könnte er auf den Rahmen fallen und Kratzer hinterlassen).
- Seite 8 Reifendruck bei 3.5 Bar liegt. Montage-VIDEO Scanne einfach den QR-Code mit deinem Smartphone und du wirst direkt auf unseren YOUTUBE Kanal weitergeleitet. HILDE Dort findest du die Videoserie TRITTBRETT BASICS, die dir in bewegten Bildern zeigt, wie du vom Karton auf die Straße bringst.
- Seite 9 HILDE erfordert ein gutes Urteilsvermögen, um die jeweilige Situation richtig einzuschätzen. Aus diesem Grund ist ein hohes Maß an Aufmerksamkeit und Konzentrationsvermögen wichtig. Vermeide die Benutzung deines HILDE, wenn du dich übermüdet fühlst, oder das Gefühl hast, nicht bei voller Gesundheit zu sein.
- Seite 10 Betätige den Ein-/Aus Knopf am Gashebel 1-mal, um zwischen den zwei Beschleunigungs-stufen zu wechseln. Betätige den Ein-/Aus Knopf am Gashebel 2-mal schnell und HILDE zeigt dir deine aktuelle Trip Distanz an, wiederholst du dies wechselt die Anzeige deiner HILDE von aktueller Trip Distanz zur gesamt...
- Seite 11 Blinker rechts Blinker links Aktuell zurückgelegte Gesamt Kilometer/Distanz Kilometer/Distanz Licht an Fernlicht an Turbo Mode Drive Mode Turbo Mode (ich zeig dir, Standardbeschleunigung wo der Hammer hängt) 3.5. Batteriestandanzeige Die Batteriestandanzeige auf dem Display informiert dich über den aktuellen Batteriestand: Fünf Balken 100% -80% Vier Balken 80% -...
- Seite 12 : HILDE verfügt über eine Sicherheitsfunktion, welche den Gashebel erst aktiviert, wenn der Roller bereits ein wenig rollt (dies kann in der App deaktiviert werden). Stelle dazu einen Fuß auf das Trittbrett und stoß dich mit dem anderen Fuß am Boden ab. Bediene anschließend den Gasgriff rechts am Lenker, um zu beschleunigen.
- Seite 13 Bremsen regelmäßig kontrollieren und bei Bedarf nachstellen. Doch wie geht das und worauf ist beim Einstellen der Bremse zu achten? Deine HILDE ist mit zwei hydraulischen Scheibenbremsen ausgestattet. Hydraulische Bremsen funktionieren mithilfe eines geschlossenen Flüssigkeits-Systems. Da Flüssigkeit sich nicht komprimieren lässt, wird auf diese Weise Kraft übertragen. Ziehst du an deiner hydraulischen Bremse am Bremshebel, übt er Druck auf das System aus.
- Seite 14 Seiten ungleichmäßig hervorstehen oder der Bremsklotz mit der Scheibe in Konflikt gerät, beachte bitte die Austauschschritte des Bremsklotzes. ACHTUNG! Beide Bremsen deiner HILDE haben eine enorme Bremskraft. Verlagere dein Körpergewicht beim Bremsen nach hinten, um einen Überschlag zu vermeiden.
- Seite 15 Wenn du bei Öllaustritt weiterfährst, besteht die Gefahr eines plötzlichen Ausfalls deines Bremssystems. *Nachdem du den Roller auf den Kopf oder in die Waagerechte gestellt hast, halte den Griff der Scheibenbremse fest, bevor du mit deinem Trittbrett fährst, um zu prüfen, ob die Funktion der Bremse normal ist.
- Seite 16 Beide Stoßdämpfer sind mit einem Regler verstellbar. Der hintere Stahl-Luftdruckstoßdämpfer kann darüber hinaus, auch abseits des roten Reglers enger gespannt werden. ACHTUNG: Wir empfehlen das Spannen nicht selbst vorzunehmen, sondern es von deinem Trittbrett- Händler oder uns machen zu lassen, da dabei Verletzungsgefahr besteht! 3.9.1.
- Seite 17 3.11. Beleuchtung Durch kurzes Drücken des Lichtschalters (wenn HILDE in Betrieb ist), kann das Vorder- und Rücklicht eingeschaltet werden. Hältst du den Lichtschalter bei eingeschalteten Frontlicht längere Zeit gedrückt, schaltet sich das Fernlicht ein. Um dein Licht auszuschalten, musst du 2 x kurz hintereinander deinen Lichtschalter betätigen.
- Seite 18 Den Öffnungshebel senkrecht stellen. Mit dem vorhandenen Schlüssel das Schloss öffnen Am Öffnungshebel ziehen. Das Batteriefach öffnet sich mit Hilfe des hydraulischen Dämpfers. Die beigefügten Silikon- Schutzsticker an den Auflagepunkten anbringen und den Scooter auf die Seite legen. Die Batterie am Griff herausziehen.
- Seite 19 HILDE ist gemäß IP65 vor Strahlwasser geschützt und staubdicht, nicht aber wasserdicht. Du darfst HILDE also bei leichtem Regen benutzen sowie durch Pfützen auf dem Boden fahren. Du darfst HILDE aber keinesfalls in Wasser eintauchen oder dauerhaft starkem Regen aussetzen, andernfalls kann die Elektronik beschädigt werden.
- Seite 20 APP-Anleitung Siehe separate Anleitung. Straßenzulassung HILDE verfügt über eine Straßenzulassung, eine Versicherung muss dennoch abgeschlossen werden. Verwende dazu das beiliegende Datenbestätigungsblatt. Die Versicherungsplakette muss hinten, auf der Fläche unterhalb des Lichts aufgeklebt werden. Erst dann darf auf der Straße gefahren werden. Nimmst du mit dem Scooter am Straßenverkehr teil, so untersteht HILDE, wie jedes andere...
- Seite 21 § 11 Allgemeine Verhaltensregeln Wer ein Elektrokleinstfahrzeug führt, muss einzeln hintereinanderfahren, darf sich nicht anfahrende Fahrzeuge anhängen und nicht freihändig fahren. Mit Elektrokleinstfahrzeugen darf von dem Gebot, auf Fahrbahnen mit mehreren Fahrstreifen möglichst weit rechts zu fahren, nicht abgewichen werden. Sind an einem Elektrokleinstfahrzeug keine Fahrtrichtungsanzeiger vorhanden, so muss wer ein Elektrokleinstfahrzeug führt, die Richtungsänderung so rechtzeitig und deutlich durch Handzeichen ankündigen, dass andere Verkehrsteilnehmer ihr Verhalten daran ausrichten können.
- Seite 22 INSTANDHALTUNG, REPARATUREN UND GARANTIE 6.1. Lagerung Lagere HILDE stets an einem trockenen Ort. Falls du HILDE nur selten benutzt, empfehlen wir, den Akku einmal monatlich komplett aufzuladen, um die Langlebigkeit des Akkus beizubehalten und einer Schädigung vorzubeugen. Lagere das Gerät niemals für längere Zeit unter direktem Einfluss von Sonnenlicht (z.B.
- Seite 23 6.6. Entsorgung Du leistest bereits einen großen Beitrag zum Umweltschutz, indem du den umweltfreundlichen HILDE benutzt. Achte deshalb auch bei der Entsorgung darauf, dass du unnötige Umweltverschmutzung vermeidest. Entsorge die elektronischen Komponenten (z.B. Akku, Akkuladegerät) nicht mit dem Hausmüll, sondern gebe diese beim Elektroschrott ab.
- Seite 24 6.8. Konformitätserklärung Für HILDE gelten in der EU folgende Normen und Richtlinien: Es wird ausdrücklich erklärt, dass das Produkt allen einschlägigen Bestimmungen der folgenden EG- Richtlinien entspricht: 2006/42/EG MD RICHTLINIE 2006/42/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 17. Mai 2006 über Maschinen und zur Änderung der Richtlinie 95/16/EG (Neufassung)
- Seite 25 Umgebung erfolgen. Stecke erst das eine Ende des Ladegeräts in die Steckdose, dann das andere Ende in deine HILDE. Wenn dies erfolgt ist, leuchtet ein rotes Licht auf, welches signalisiert, dass der Akku nicht vollständig aufgeladen ist. Der Akku wird nun aufgeladen.
- Seite 26 Urteilsvermögen des Benutzers beeinträchtigen können. Bitte nimm zur Kenntnis, dass die Benutzung von HILDE mit ehrhöhten Risiken verbunden ist. Bitte lade den Akku von HILDE nicht unbeaufsichtigt auf und trenne die Stromzufuhr zum Gerät, sobald der Akku voll aufgeladen ist.
- Seite 27 Benutzung deines HILDE, wenn du dich übermüdet fühlst, oder das Gefühl hast, nicht bei voller Gesundheit zu sein. Wenn du sämtliche Hinweise sorgfältig befolgst, wirst du in Kürze in der Lage sein, HILDE sicher zu benutzen. Benutzerinnen und Benutzer der HILDE müssen sich zwingend an sämtliche Verkehrsregeln halten.
- Seite 28 Batterie und den Motor haben. Des Weiteren besteht bei diesen Temperaturen eine erhöhte Rutschgefahr, aufgrund von Eisbildung. Bei Regen oder Schnee wird von der Benutzung der HILDE abgeraten. Auf nassem Boden oder durch Pfützen zu fahren, wird ebenfalls nicht empfohlen, da dies den Motor sowie die Elektronik beschädigen könnte.
- Seite 29 Technische Daten Modellname HILDE Abmessung zusammengeklappt 136.4 cm x 69.5 cm x 54 cm Abmessung aufgeklappt 136.4cm x 69.5 cm x 139 cm Kartongröße 144.5 cm x 35.5 cm x 74.5 cm Gewicht 35,5 kg (15 Ah); 36,5 kg (16 Ah)
- Seite 30 Wartungsintervall Tabelle Wartungsaufgabe Trittbrett Teil Wartungsmethode Alle 2 Alle 3 Alle 6 Monate 1x im Jahr Wochen Monate oder alle 500 km oder alle 1000 ✔ ✔ ✔ ✔ Allgemeine Trittbrett Gesamtreinigung Mit einem weichen Tuch, Pflege dreckige Teile säubern ✔...
- Seite 31 ✔ ✔ ✔ ✔ Klingelprüfung Die Klingel betätigen, und Klingelgeräusch überprüfen ✔ ✔ ✔ ✔ Den Hebel betätigen und Gashebelprüfung Beschleunigung sowie Verzögerung prüfen. Prüfen ob, der Hebel einfach in die Ausgangsposition zurückkehrt ✔ ✔ ✔ ✔ Softwareprüfung Überprüfung auf Fehlercodes falls gegeben, Softwareaktualisierung ✔...
- Seite 32 HILDE WWW.TRITTBRETTORIGINAL.DE TRITTBRETT 0208 - 30228 0 ist eine Marke der Plan M GmbH Viktoriastr. 26-28 45468 Mülheim an der Ruhr FOLGE TRITTBRETT unter Deutschland TRITTBRETT.ORIGINAL...
