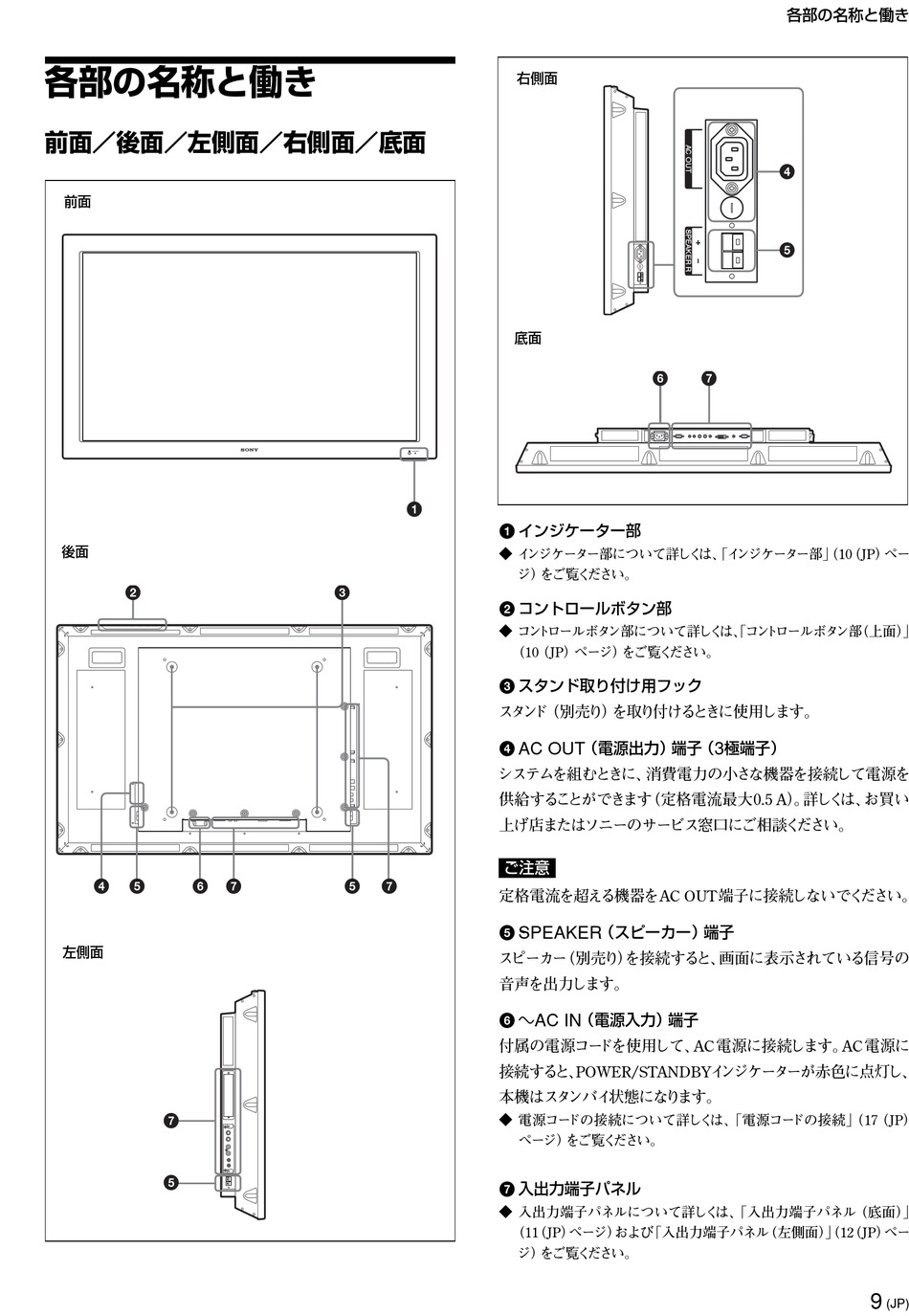

各部の名称と働き
前面／後面／左側面／右側面／底面
前面
後面
2
4 5 6 7
左側面
7
5
右側面
底面
1
1 インジケーター部
◆ イ ンジケーター部について詳しく は、 「イ ンジケーター部」 （10 （JP） ペー
ジ） をご覧く ださい。
3
2 コントロールボタン部
◆ コン ト ロールボタ ン部について詳しく は、 「 コン ト ロールボタ ン部 （上面） 」
（10（JP） ページ） をご覧く ださい。
3 スタンド取り付け用フック
ス タ ン ド （別売り） を取り付ける ときに使用します。
4
システムを組むと きに、 消費電力の小さな機器を接続して電源を
供給する こ とができます （定格電流最大0.5 A） 。 詳しく は、 お買い
上げ店またはソニーのサービス窓口にご相談く ださい。
ご注意
5 7
定格電流を超える機器をAC OUT端子に接続しないでく ださい。
5
ス ピーカー （別売り） を接続する と、 画面に表示されている信号の
音声を出力します。
6 -
付属の電源コー ドを使用して、 AC 電源に接続します。 AC 電源に
接続する と、 POWER/STANDBYイ ンジケーターが赤色に点灯し、
本機はス タ ンバイ 状態になり ます。
◆ 電源コー ドの接続について詳しく は、 「電源コー ドの接続」 （17（JP）
7 入出力端子パネル
◆ 入出力端子パネルについて詳しく は、 「入出力端子パネル（底面） 」
（11 （JP） ページ） および 「入出力端子パネル （左側面） 」 （ 12 （JP） ペー
ジ） をご覧く ださい。
6 7
AC OUT
（電源出力）端子 （
SPEAKER
（スピーカー） 端子
AC IN
（電源入力） 端子
ページ） をご覧く ださい。
各部の名称と働き
4
5
3
極端子）
9
