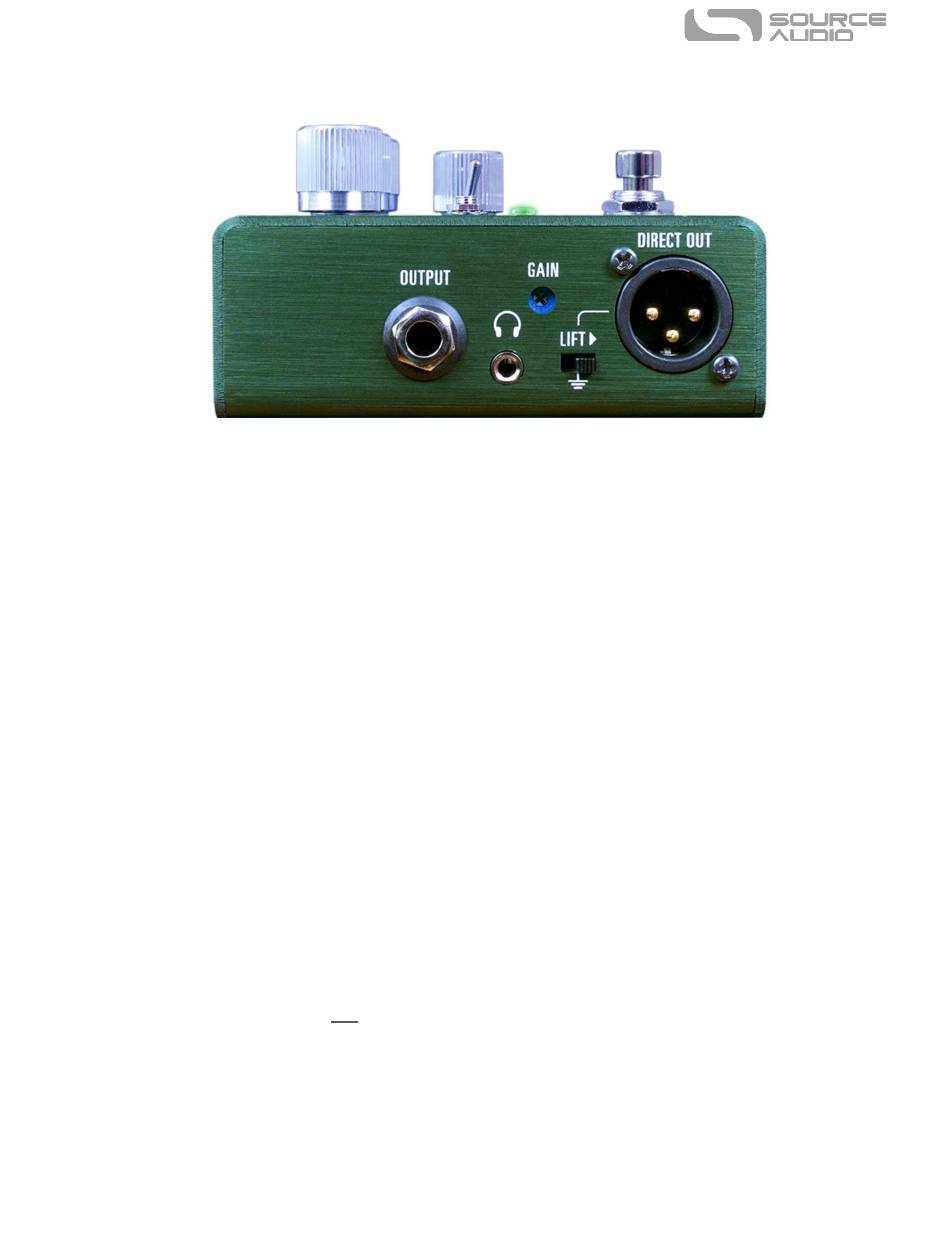

Anschlüsse auf der Ausgangsseite
OUTPUT (Klinkenausgang)
Dies ist der primäre Audioausgang. Schließen Sie hier Ihren Verstärker, Ihr Aufnahmegerät oder das
nächste Gerät Ihrer Effekt-Signalkette mit einem unsymmetrischen 6,35 mm Mono-Klinkenkabel (TS)
an.
Kopfhörerausgang
Der Kopfhörerausgang ist mit einem rauscharmen Verstärker mit hohem Dynamikbereich
ausgestattet, der auch Studiokopfhörer mit niedriger Impedanz ansteuern kann. Dies ist ein 3,5 mm
TRS Klinkenausgang. Hinweis: Der Kopfhörerausgang ist nur aktiviert, wenn ein Stecker eingesteckt
ist. Bei Verwendung des Kopfhörerausgangs erhöht sich die Stromaufnahme um etwa 60 mA. Die
Verwendung einer Stromversorgung, die weniger als 200 mA Nennstrom liefert, kann daher zum
Ausfall des ZIO Bass führen.
DIRECT OUT
Der DIRECT OUT ist ein symmetrischer XLR Ausgang und kann entweder als zusätzlicher
Audioausgang oder für den Anschluss an ein Mischpult, PA oder Audio Interface genutzt werden.
Dieser Ausgang verfügt über Schutz vor Phantomspeisung.
Alle drei Ausgänge können einzeln ODER gleichzeitig genutzt werden. Das gilt, wenn das Pedal
eingeschaltet ist und wenn es sich im Bypass befindet.
Ground LIFT Schalter
Wenn Sie bei Verwendung des DIRECT Ausgangs Brummen oder laute Geräusche hören, schalten Sie
den LIFT Schalter nach rechts, um die interne Masseverbindung der DIRECT OUT XLR Buchse zu
trennen. Dieser Schalter wirkt nur auf den XLR DIRECT Ausgang und hat keine Auswirkung bei
Störgeräuschen, die am Klinkenausgang oder Kopfhörerausgang bemerkbar sind.
GAIN Trimmer
Der GAIN Trimmer wirkt nur, wenn der GRIT Schalter auf EIN (oben) steht, und ist so voreingestellt,
dass er bei aktiviertem GRIT eine moderate Verzerrung hinzufügt (basierend auf der Verwendung
eines passiven Basses mit moderater Ausgangsleistung). Sie können diese Einstellung mit einem
kleinen Kreuzschlitzschraubendreher anpassen, um der GRIT Schaltung je nach Instrument und
SA272
ZIO Analog Bass Preamp + D.I. Benutzerhandbuch
4
