Auerswald COMfortel DECT IP1040 Base Montageanleitung

Montageanleitung
A
Bringen Sie das Wetterschutzgehäuse so an, dass es
nicht direkter Sonneneinstrahlung ausgesetzt ist.
Verwenden Sie die vier äußeren Montagelöcher
C, D) zur Montage des Wetterschutzgehäuses.
Reißen Sie die vier notwendigen Bohrlöcher mithilfe
des Gehäusebodens an (6 mm Bohrer, 6 mm Dübel).
Befestigen Sie das Wetterschutzgehäuse mit vier
Schrauben und Dübeln (im Lieferumfang enthalten)
im geschützten Außenbereich.
Führen Sie das Netzwerkkabel durch die beiliegende
PG-Verschraubung und dichten die Durchführung
durch festes Verschrauben gegen ein Eindringen von
Feuchtigkeit ab.
Anschluss
Ethernet/
Strom
D
Draufsicht Gehäuse Innenansicht
Wetterschutzgehäuse COMfortel DECT IP1040 Base
(A, B,
Technische Daten
Abmessungen (B x H x T): 360 mm x 254 mm x 111 mm
Schutzart: IP64 - nach EN 60529 / DIN VDE 0470-1
Material: Polycarbonat, glasfaserverstärkt, UV-stabilisiert
Comfortel DECT IP1040 Base
PG-Verschraubung
Brechen Sie keine weiteren Aussparungen aus dem
Gehäuse, damit der Wetterschutz gewährleistet bleibt.
Setzen Sie die COMfortel DECT IP1040 Base auf die zwei
vorstehenden Schrauben auf der Montageplatte im Inneren
des Wetterschutzgehäuses.
Setzen Sie den Deckel auf das Wetterschutzgehäuse und
verriegeln diesen mit den sechs im Lieferumfang
enthaltenen Kunststoffschrauben.
Achten Sie auf einen bündigen und festen Sitz des Deckels.
Nur so ist ein Eindringen von Wasser ausgeschlossen.
Stellen Sie einen ausreichenden Blitzschutz für
COMfortel DECT IP1040 Base im
sicher.

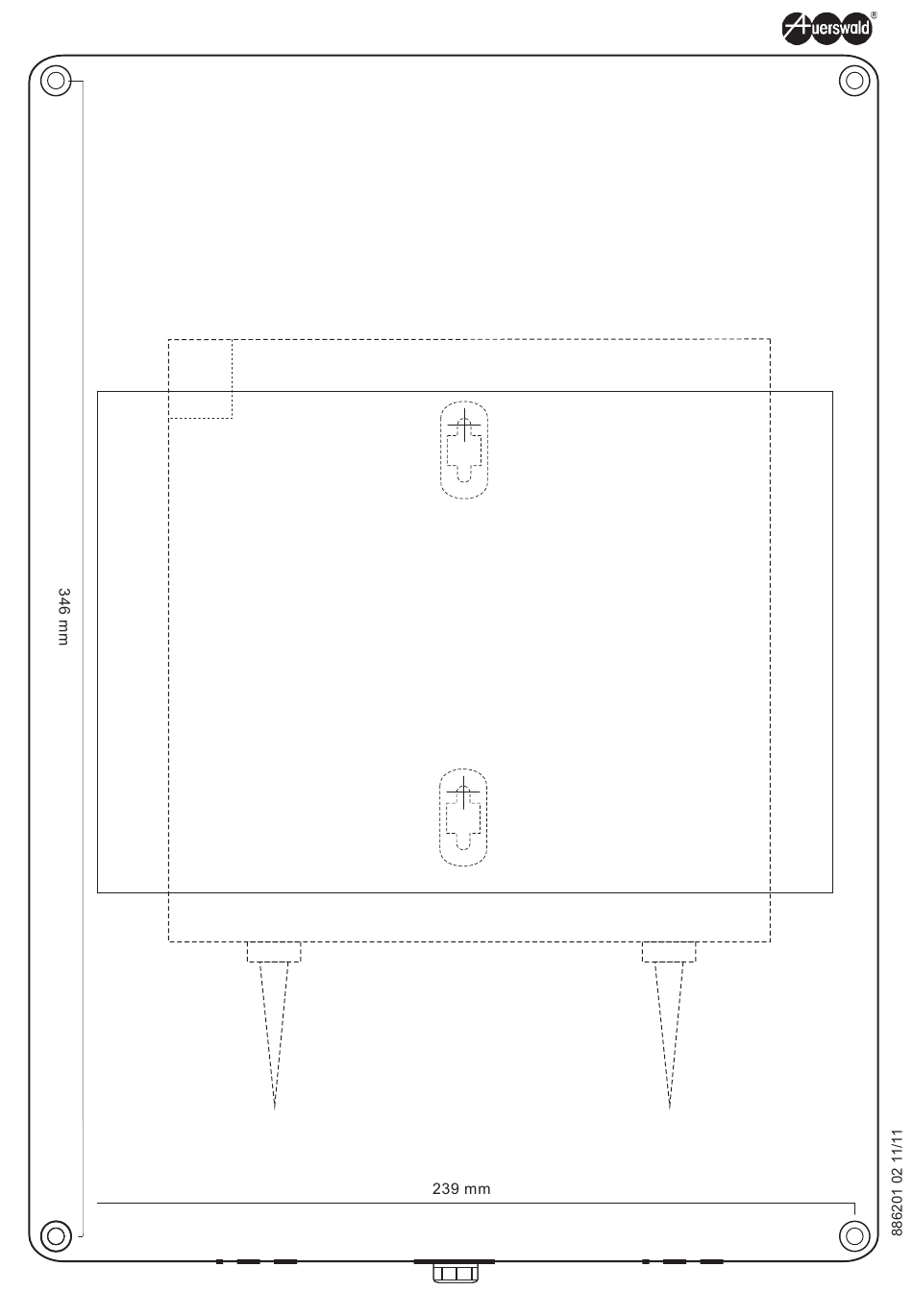

Montageplatte
Bitte nicht als Bohrschablone verwenden!
B
die
Wetterschutzgehäuse
C
