INHALT
Einleitung
Teileliste
Spezifikation
Installation
Beschriftungsschilder für
Bedienfeld
Wandmontage
Rohrkonfiguration
Auslassrohr
Verdrahtung
Anschlussklemmenbezeichnung 5
esserbus
/ Tools8000
®
EINLEITUNG

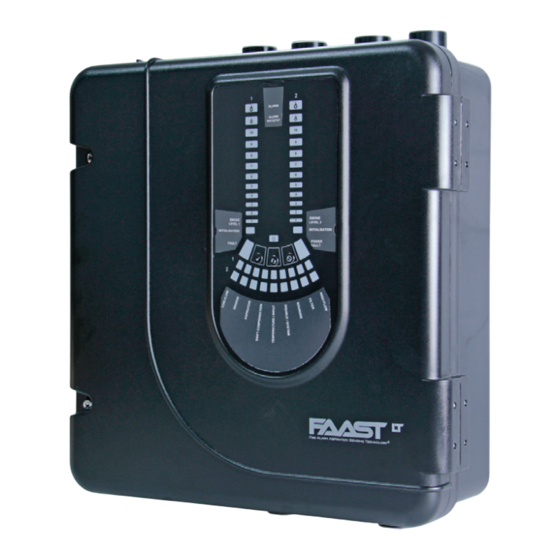

Die LT-200 EB-Modelle 801711.10 und 801722.10 gehören zur Fire Alarm
Aspiration Sensing Technology
fortschrittliches Raucherkennungssystem zum Einsatz für frühe und sehr
frühe Warnungen. Das System saugt kontinuierlich über eine Reihe von
Probenahmeöffnungen Luft aus der kontrollierten Umgebung an, um diese
Umgebung auf Rauchpartikel zu überprüfen.
Die FAAST LT-200 EB-Serie enthält zwei verschiedene Ringbus-/
adressierbare Modelle:
801711.10 - Ansaugrauchmelder mit einem Ansaugkanal und mit einem
Rauchdetektor mit hoher Empfindlichkeit.
801722.10 - Ansaugrauchmelder mit einem Ansaugkanal und
Rauchsensoren mit hoher Empfindlichkeit in separaten Kammern (Ein
Rauchdetektor für jeden Kanal individuell).
Diese Anleitung bietet Informationen zur Montage des Ansaugrauchmelders
und
zur
grundlegenden
Rohrlayoutdesigns und eine Übersicht über die Verwendung der der
Pipe-IQ™-Software für EN54 kompatible Designs. Für umfassende und
spezielle Designs unter Verwendung erweiterter Funktionen (nur für
erfahrene Benutzer) vgl. den "FAAST LT-200 EB Advanced Setup and
Control Guide" - Referenz D200-100-01.
Wichtiger Hinweis
Ansaugrauchmelder, die innerhalb der EU vertrieben und verwendet
werden, müssen der EU-Bauproduktrichtlinie (CPR) 305/2011 sowie der
europäischen Produktnorm EN 54-20 entsprechen. Die Produktreihe
FAAST LT-200 EB wurde gemäß den erforderlichen Normen getestet und
zertifiziert. Damit die Installation die Anforderungen der CPR erfüllt, müssen
die Anweisungen der vorliegenden Anleitung genau eingehalten werden.
Die Pipe-IQ™-Software ist eine umfassende Projektierungssoftware, mit
der Anwender EN54 konforme Rohrlayouts erstellen, berechnen und die
Konfiguration an den FAAST LT-200 EB Ansaugrauchmelder überspielen.
(Anm.: Überprüfen Sie, ob Sie die aktuelle Version verwenden. Sie kann
heruntergeladen werden von www.systemsensoreurope.com.)
Die Leistung dieses Gesamtsystems hängt vom Rohrnetz ab. Alle
ungeplanten Erweiterungen oder Veränderungen der entworfenen
Installation können zu fehlerhaftem Betrieb führen. Die betrieblichen
Auswirkungen solcher Änderungen müssen mithilfe der Pipe-IQ-
Designsoftware überprüft werden.
Dieses Gerät und alle dazu gehörigen Rohre müssen unter Einhaltung aller
relevanten Vorschriften und Regulierungen installiert werden.
Gem. Art. 33 der REACH-Verordnung informieren wir als Hersteller, dass
dieses Produkt Komponenten mit Blei (CAS-Nr. 7439-92-1) oberhalb des
Schwellenwertes von 0,1 % des Komponentengewichtes enthält.
ES200-101-01
Fire Alarm Aspiration Sensing Technology
801711.10 UND 801722.10
ADRESSIERBARE FAAST LT-200 EB-MODELLE
KURZANLEITUNG ZUR INSTALLATION
1
Bedienfeld
1
Anzeigen und
Störungsbeschreibungen
1
Tasten
2
Tests
Service
2
Pipe-IQ™-Software
2
3
Anhang A – Pipe-IQ™ und
4
Rohrleitungs-Design
4
Anhang B – Rohrabmessungen/
Empfindlichkeiten/ Alarmstufen
5
(FAAST)-Familie. FAAST steht für ein
®
Installation
sowie
Anweisungen
Warnung
6
7
8
9
9
10
11
12
TEILELISTE
Beschreibung
FAAST LT-200 EB-Einheit
Montagehalterung
Klemmleiste 3-polig
Klemmleiste 4-polig
Klemmleiste 2-polig
EOL-Widerstand 47 kΩ
USB-Kabel
Beschriftungsset für Bedienfeld
Schaltplanetikett
Kurzanleitung zur Installation
zwei
SPEZIFIKATION
Elektrische Daten
Spannungsbereich:
für
Versorgungsstrom: Kanal 1:
2 Kanäle:
Ringbus-Nennspannung:
Ringbus-Nennstromstärke:
Relaiskontaktwerte:
Überwachungsrelais:
Umgebungswerte
Temperatur:
Relative Luftfeuchtigkeit:
Durchsatzfehler:
Schutzklasse:
Mechanische Daten
Äußere Abmessungen:
Verdrahtung:
Geräuschpegel:
Maximale Einzelrohrlänge:
Maximale verzweigte rohrlänge: 200 m (2 x 100 m, Klasse C)
Maximale Anzahl der Löcher:
Spezifikation zu den Rohren
(gemäß EN 54-20):
Äußerer Rohrdurchmesser:
Versandgewicht:
1
D E U T S C H
®
I 56- 6578- 007
Menge
1
1
6
Vorverkabelt in
1
FAAST LT-200 EB
3
2
1
1
1
1
19–28 VDC
182 mA (typisch); 480 mA (max.)
@ 24 VDC 25
C (ohne Alarmgeber)
o
282 mA (typisch); 690 mA (max.)
@ 24 VDC 25
C (ohne Alarmgeber)
o
8–42 VDC
Ca. 90 μA bei 24 VDC
2,0 A bei 30 VDC; 0,5 A bei 30 VAC
EOL-O oder 10 kOhm / +- 40 %
-10 °C bis 55 °C
10 % bis 93 % (nicht kondensierend)
± 20 % des Referenzdurchsatzes
IP65
Siehe Abbildung 1
0,5 mm² bis 2 mm² (maximal)
Nur 26 dB(A)
100 m (Klasse C)
Siehe Tabelle 1A
gemäß EN 61386 (Druckfestigkeit 1,
Schlagfestigkeit 1, Temperatur 31)
(nominal) 25 mm oder 27 mm
6,5 kg (inklusive Melder)
I56-6578-007
