14

Technische Daten

Weitere Spezifikationen finden Sie im technischen Datenbuch.
14.1 Übersicht: Technische Daten
Dieses Kapitel enthält folgende Informationen:

• Abmessungen und Wartungsfreiraum

• Schwerpunkt
• Komponenten
• Rohrleitungsplan
• Elektroschaltplan
• Technische Daten
• Betriebsbereich
• ESP-Kurve
14.2 Abmessungen und Wartungsfreiraum

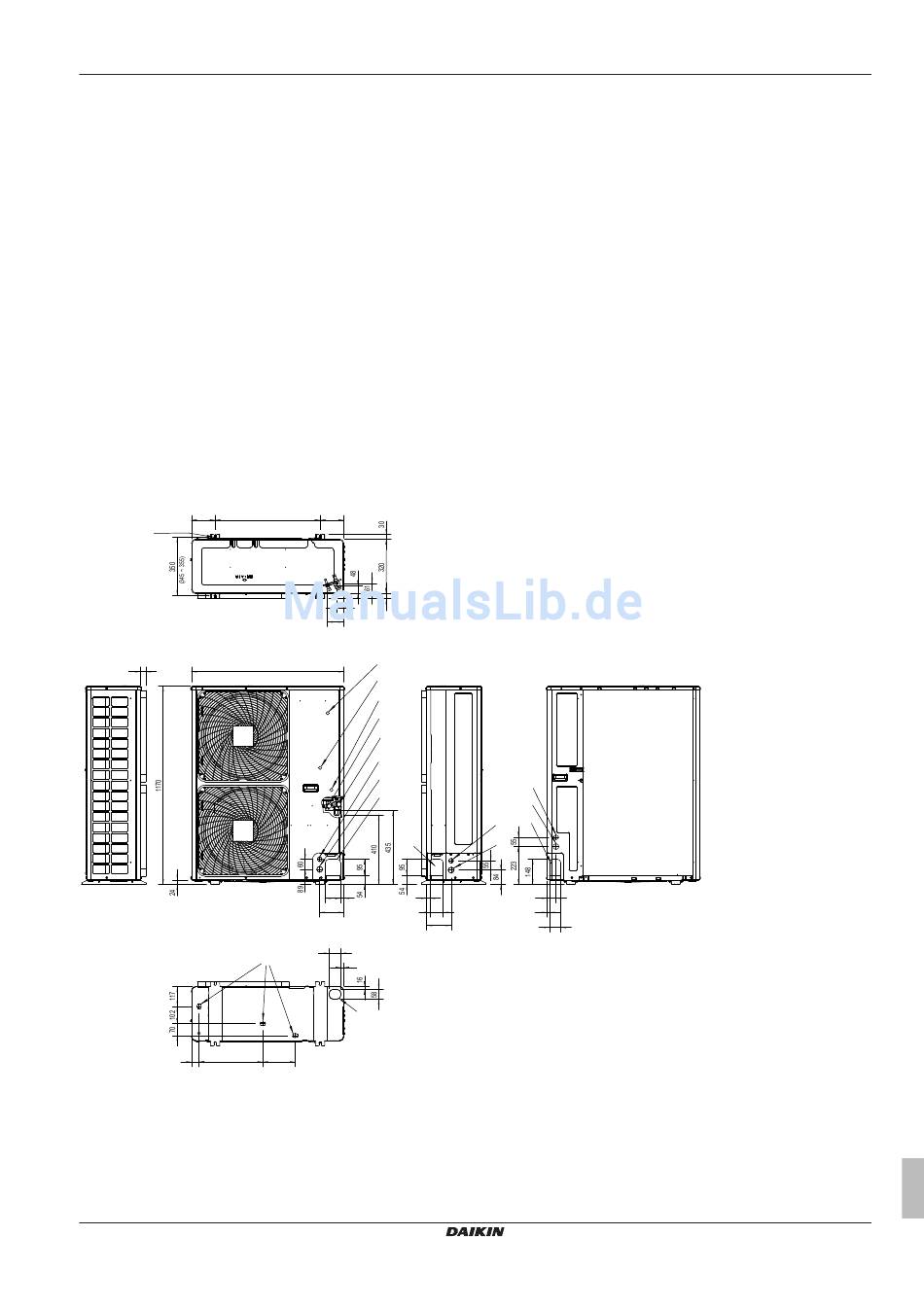

14.2.1 Abmessungen: Außengerät
ERHQ_V3 (Abmessungen in mm)
140
i
30 900
45 376
a Anschluss an Gasleitung (Ø15,9 Bördelverbindung)
b Anschluss an Flüssigkeitsleitung (Ø9,5 Bördelverbindung)
c Interner Wartungsanschluss 5/16"
d Elektroanschluss und Erdungsklemme M5 (im Schaltkasten)
e Einlass der Kältemittelleitung
f Durchführung für Stromversorgungsleitungen (Durchbruchöffnung Ø34)
g Durchführung für Steuerungsleitungen (Durchbruchöffnung Ø27)
h Abflussloch
i Ankerpunkt (Schraube 4× M12)
ERHQ+ERLQ011~016 + EHVH/X11+16S18+26CB
Daikin Altherma – Geteiltes Niedertemperaturgerät
4P384975-1A – 2016.02
620 140
41
96
c
d
c
b
a
g
f
e
e
89 19 19
142 80
145
71
h
16
e
191
g
f
e
g
f
52
13
67
3TW57764-1B
