5 Anwendungsrichtlinien
▪ Wattmeter 2:
▪ Verwenden Sie bei einer Konfiguration mit einer einphasigen
Reserveheizung ein einphasiges Wattmeter.
▪ Verwenden Sie in allen anderen Fällen ein dreiphasiges
Wattmeter.

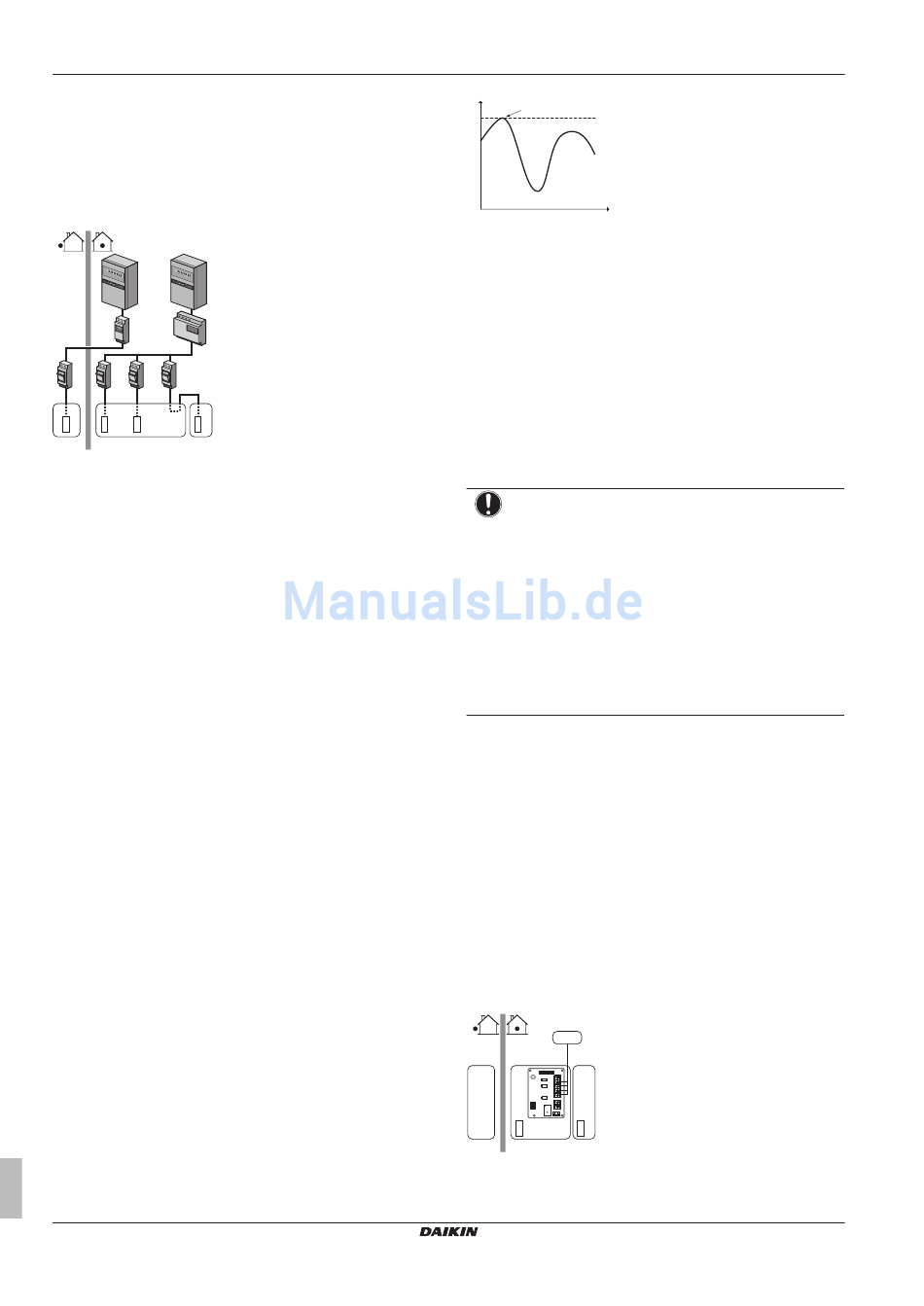

Beispiel
Einphasiges Außengerät mit einer dreiphasigen Reserveheizung:
0 0 0 0
58 0 58 0
1 5 0 1 5 0
a b
c d
  
 
e e f e
j
g h i
A B C
A Außengerät
B Innengerät
C Brauchwasserspeicher
a Schaltschrank (L /N): Wärmepumpentarif-Netzanschluss
1
b Schaltschrank (L /L
1
c Wattmeter (L /N)
1
d Wattmeter (L /L /L
1 2
e Sicherung (L /N)
1
f Sicherung (L /L /L
1 2
g Außengerät (L /N)
1
h Innengerät (L /N)
1
i Reserveheizung (L
j Zusatzheizung (L
1
5.6 Einstellen der
Stromverbrauchskontrolle
▪ Die Stromverbrauchskontrolle:
▪ ist nur gültig für EHBH/X04+08 und EHVH/X04+08.
▪ ermöglicht Ihnen, die Leistungsaufnahme des gesamten
Systems zu begrenzen (Summe des Außengeräts, Innengeräts,
der Reserveheizung und der optionalen Zusatzheizung).
▪ Konfiguration: Legen Sie
Leistungsbegrenzungsstufe und das Verfahren, wie diese zu
erreichen ist, fest.
▪ Die Leistungsbegrenzungsstufe kann ausgedrückt werden als:
▪ Maximaler Betriebsstrom (in A)
▪ Maximal zugeführte Leistung (in kW)
▪ Die Leistungsbegrenzungsstufe kann aktiviert werden:
▪ Permanent
▪ Per Digitaleingänge
5.6.1

Permanente Leistungsbegrenzung

Die permanente Leistungsbegrenzung ist nützlich, um eine
maximale Leistungs- oder Stromaufnahme des Systems zu
gewährleisten. In einigen Ländern begrenzt die Gesetzgebung den
maximalen Stromverbrauch
Brauchwasserbereitung.
Referenzhandbuch für den Monteur
22
/L /N): Normaltarif-Netzanschluss
2 3
/N)
3
/N)
3
/L /L /N)
1 2 3
/N)
über die Bedieneinheit
für die Raumheizung und
P
i
a
DI
P Leistungsaufnahme
i
t Zeit
DI Digitaleingang (Leistungsbegrenzungsstufe)
a Leistungsbegrenzung aktiv
b Tatsächlich zugeführte Leistung
Einstellung und Konfiguration
▪ Keine zusätzliche Ausstattung erforderlich.
▪ Legen Sie die Einstellungen zur Stromverbrauchskontrolle in
[A.6.3.1] über die Bedieneinheit fest (die Beschreibung aller
Einstellungen finden Sie unter
Seite 51):
▪ Wählen Sie den Modus "Vollzeitbegrenzung".
▪ Wählen Sie den Begrenzungstyp aus (Leistung in kW oder
Strom in A).
▪ Legen Sie die gewünschte Leistungsbegrenzungsstufe fest.
HINWEIS
Beachten Sie die folgenden Richtlinien bei der Auswahl
der gewünschten Leistungsbegrenzungsstufe:
▪ Stellen Sie einen minimalen Stromverbrauch von
±3,6 kW
gewährleisten.
mehrfach unterbrochen wird, friert der Wärmetauscher
ein.
▪ Stellen Sie einen minimalen Stromverbrauch von
±3 kW
Brauchwasserbereitung zu gewährleisten, indem Sie
mindestens eine elektrische Heizung (Reserveheizung
Stufe 1 oder Zusatzheizung) zulassen.
5.6.2 Leistungsbegrenzung aktiviert durch
Digitaleingänge
Eine Leistungsbegrenzung ist auch nützlich in Kombination mit
die
einem Energiemanagementsystem.
Die Leistung oder der Strom des gesamten Daikin-Systems wird
dynamisch durch Digitaleingänge begrenzt (maximal vier Stufen).
Jede Leistungsbegrenzungsstufe wird über die Benutzerschnittstelle
durch Einschränkung der folgenden Werte eingestellt:
▪ Strom (in A)
▪ Zugeführte Leistung (in kW)
Das Energiemanagementsystem (bauseitig zu liefern) legt die
Aktivierung einer bestimmten Leistungsbegrenzungsstufe fest.
Beispiel: Begrenzung
(Beleuchtung, Haushaltsgeräte, Raumheizung etc.) aufgenommenen
Leistung.
D
a
die
5
4
3
A8P
2
1
b c
A B C
A Außengerät
B Innengerät
C Brauchwasserspeicher
D Energiemanagementsystem
b
t
"8 Erweiterte-Funktion" auf
ein, um den Enteisungsbetrieb
Andernfalls, wenn die
ein, um die Raumheizung
der maximal vom gesamten
ERHQ+ERLQ011~016 + EHVH/X11+16S18+26CB
Daikin Altherma – Geteiltes Niedertemperaturgerät
4P384975-1A – 2016.02
zu
Enteisung
und die
Haus
