▪ Die verbrauchte Energie wird intern anhand von folgenden
Faktoren berechnet:
▪ Tatsächliche Leistungsaufnahme des Außengeräts
▪ Eingestellte Leistung
Zusatzheizung
▪ Spannung
▪ Einstellung und Konfiguration: Um genaue Energiedaten zu
erhalten, messen Sie die Leistung (Widerstandsmessung) und
stellen Sie die Leistung dann über die Benutzerschnittstelle ein.
▪ Reserveheizung (Schritt 1 und 2)
▪ Zusatzheizung
Messen der verbrauchten Energie
▪ Gültig für alle Modelle.
▪ Aufgrund der höheren Präzision bevorzugte Methode.
▪ Erfordert externe Wattmeter.
▪ Einstellung und Konfiguration:
▪ Die Spezifikationen der einzelnen Wattmeter finden Sie unter
"14 Technische Daten" auf
▪ Stellen Sie bei Verwendung von elektrischen Wattmetern die
Anzahl der Impulse/kWh für jedes Wattmeter über die
Benutzerschnittstelle ein. Die Energieverbrauchsdaten für die
Modelle EHVH/X11+16 und EHBH/X11+16 stehen nur zur
Verfügung, wenn diese Einstellung konfiguriert ist.
INFORMATION
Stellen Sie bei der Messung des Stromverbrauchs sicher,
dass die GESAMTE Leistungsaufnahme des Systems von
den Wattmetern erfasst wird.
5.5.3

Normaltarif-Netzanschluss

Allgemeine Regel
Ein Wattmeter, das das gesamte System erfasst, ist ausreichend.
Einrichtung
Schließen Sie das Wattmeter an X5M/7 und X5M/8 an.
Wattmeter-Typ
Bei einem...
▪ Einphasigen Außengerät
▪ Reserveheizung von einem
einphasigen Netz gespeist
(d. h. das
Reserveheizungsmodell ist ein
*3V- oder *9W-Modell, das an
ein einphasiges Netz
angeschlossen ist)
In anderen Fällen (d. h. ein
dreiphasiges Außengerät und/
oder ein *9W-
Reserveheizungsmodell, das an
ein dreiphasiges Netz
angeschlossen ist)
ERHQ+ERLQ011~016 + EHVH/X11+16S18+26CB
Daikin Altherma – Geteiltes Niedertemperaturgerät
4P384975-1A – 2016.02
der Reserveheizung und
Seite 93.
Verwenden Sie ein ...
Wattmeter
Einphasig
Dreiphasig

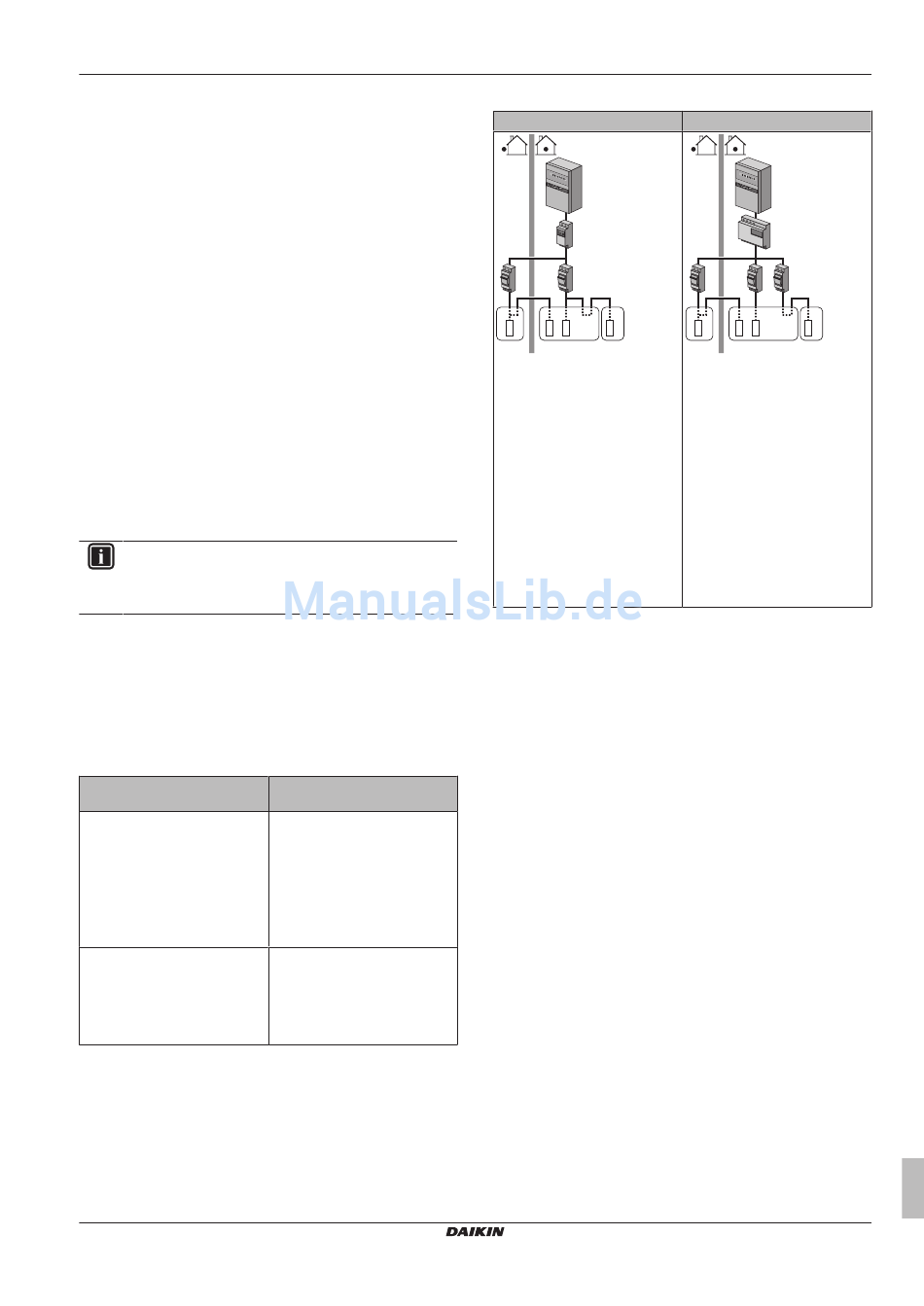

Beispiel
Einphasiges Wattmeter
der
0
0
58 0
1 5 0
a
b
c c
d e f
A B C
A Außengerät
B Innengerät
C Brauchwasserspeicher
a Schaltschrank (L /N)
1
b Wattmeter (L /N)
1
c Sicherung (L /N)
1
d Außengerät (L /N)
1
e Innengerät (L /N)
1
f Reserveheizung (L /N)
1
g Zusatzheizung (L /N)
1
Ausnahme
▪ Sie können einen zweiten Wattmeter verwenden, wenn:
▪ Der Leistungsbereich eines Wattmeters unzureichend ist.
▪ Das Wattmeter nicht einfach im Schaltschrank installiert werden
kann.
▪ Aufgrund von technischen Einschränkungen der Wattmeter,
wenn dreiphasige 230 V- und 400 V-Netze miteinander
kombiniert werden (sehr selten).
▪ Anschluss und Einrichtung:
▪ Schließen Sie das zweite Wattmeter an X5M/9 und X5M/10 an.
▪ In der Software werden die Stromverbrauchsdaten beider
Wattmeter addiert, daher müssen Sei NICHT festlegen,
welches Wattmeter welchen Stromverbrauch abdeckt. Sie
müssen nur die Anzahl Impulse jedes einzelnen Wattmeters
festlegen.
▪ Ein Beispiel mit
"5.5.4 Wärmepumpentarif-Netzanschluss" auf
5.5.4 Wärmepumpentarif-Netzanschluss
Allgemeine Regel
▪ Wattmeter 1: Misst das Außengerät.
▪ Wattmeter 2: Misst den Rest (d. h. Innengerät, Reserveheizung
und optionale Zusatzheizung).
Einrichtung
▪ Schließen Sie Wattmeter 1 an X5M/7 und X5M/8 an.
▪ Schließen Sie Wattmeter 2 an X5M/9 und X5M/10 an.
Wattmeter-Typen
▪ Wattmeter 1: Einphasiges oder dreiphasiges Wattmeter gemäß
der Stromversorgung des Außengeräts.
5 Anwendungsrichtlinien
Dreiphasiges Wattmeter
0
0
58 0
1 5 0
a
b
  
 
c c
g e f g
A B
A Außengerät
B Innengerät
C Brauchwasserspeicher
a Schaltschrank (L
1
b Wattmeter (L /L /L
1 2
c Sicherung (L /L /L
1 2
d Sicherung (L /N)
1
e Außengerät (L /L
1 2
f Innengerät (L /L /L
1 2
g Reserveheizung (L
h Zusatzheizung (L
zwei Wattmetern finden
Seite 21.
Referenzhandbuch für den Monteur
d
h
C
/L /L /N)
2 3
/N)
3
/N)
3
/L /N)
3
/N)
3
/L /L /N)
1 2 3
/N)
1
Sie unter
21
