3 Über die Verpackung
▪ Das Gerät muss bei Anlieferung auf Beschädigungen überprüft
werden. Jegliche Beschädigungen müssen unverzüglich der
Spedition mitgeteilt werden.
▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den
endgültigen Aufstellungsort, um eine Beschädigung während des
Transports zu vermeiden.

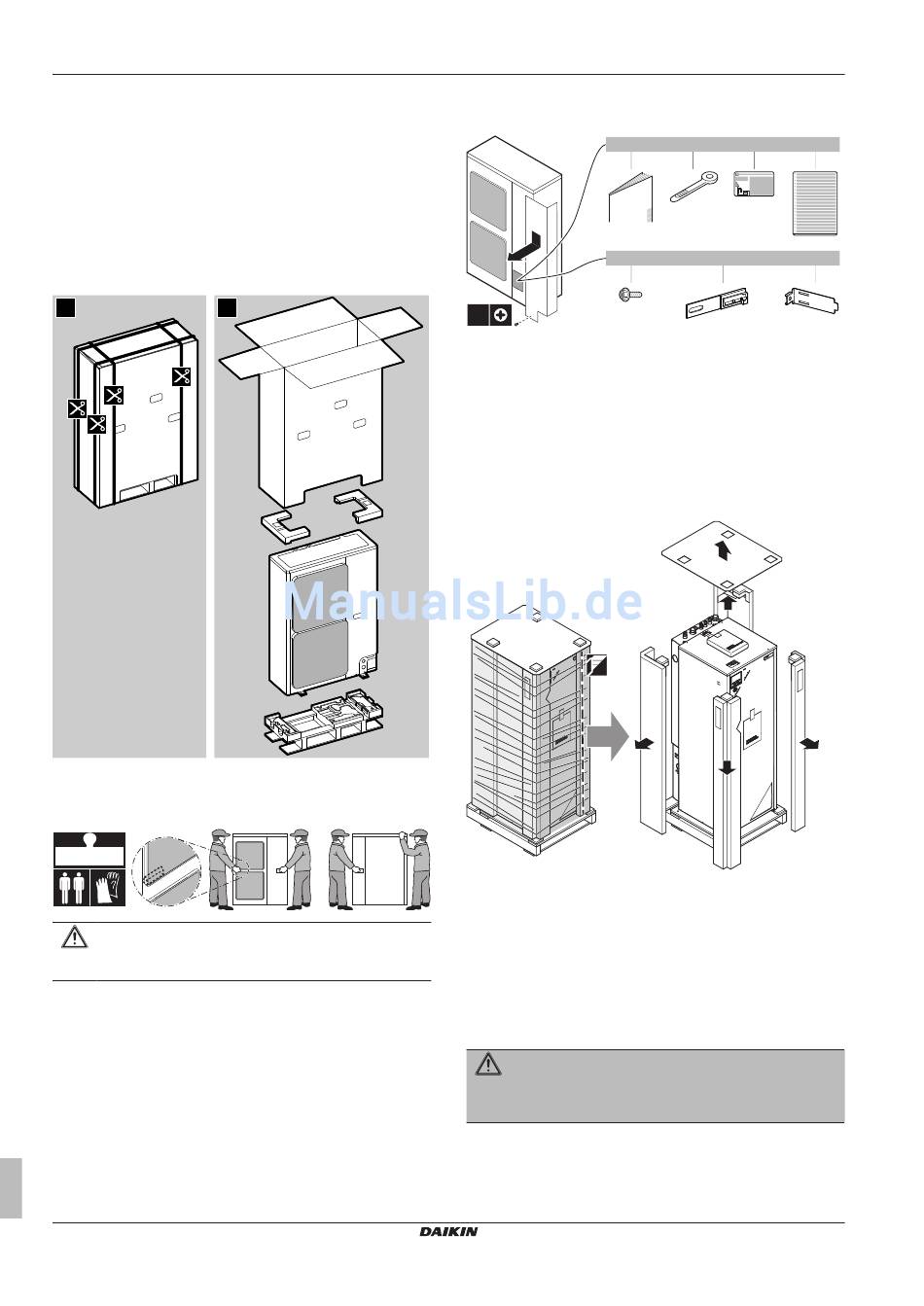

3.2 Außengerät
3.2.1 So nehmen Sie die Außeneinheit aus der
Verpackung
1 2
3.2.2 So handhaben Sie die Außeneinheit
Die Einheit langsam tragen, so wie es gezeigt wird:
102~114 kg
ACHTUNG
Um Verletzungen zu vermeiden, niemals den Lufteintritt
oder die Aluminiumlamellen der Einheit berühren.
Referenzhandbuch für den Monteur
8
3.2.3 So entfernen Sie das Zubehör vom
Außengerät
a
1×
2
e
1×
1× 1
a Installationshandbuch für das Außengerät
b Kabelbinder
c Aufkleber zu fluorierten Treibhausgasen
d Mehrsprachiger Aufkleber mit Hinweisen zu fluorierten
Treibhausgasen
e Schraube (nur für ERLQ)
f Fühler-Befestigungsplatte (Ersatzteil) (nur für ERLQ)
g Fühler-Befestigung (nur für ERLQ)
3.3 Innengerät
3.3.1 So packen Sie das Innengerät aus
3.3.2 So entfernen Sie das Zubehör vom
Innengerät
1 Entfernen Sie die Schrauben oben am Gerät.
2 Nehmen Sie die obere Platte ab.
3 Entfernen Sie die Schrauben vorn am Gerät.
4 Drücken Sie die Taste unten an der Frontabdeckung.
5 Entfernen Sie die Frontblende.
WARNUNG: Scharfe Kanten
Nehmen Sie die Frontabdeckung des oberen Teils anstelle
des unteren Teils. Achten Sie auf Ihre Finger, am unteren
Teil der Frontabdeckung befinden sich scharfe Kanten.
ERHQ+ERLQ011~016 + EHVH/X11+16S18+26CB
Daikin Altherma – Geteiltes Niedertemperaturgerät
b c d
2× 1× 1×
f g
1× 1×
4P384975-1A – 2016.02
