1. BAUTEILE DES VERTEILUNGSSYSTEMS

1.1 Düsenstockbauteile für die Luftkanal-
Installation
5
4
3
1
2
6
8
7

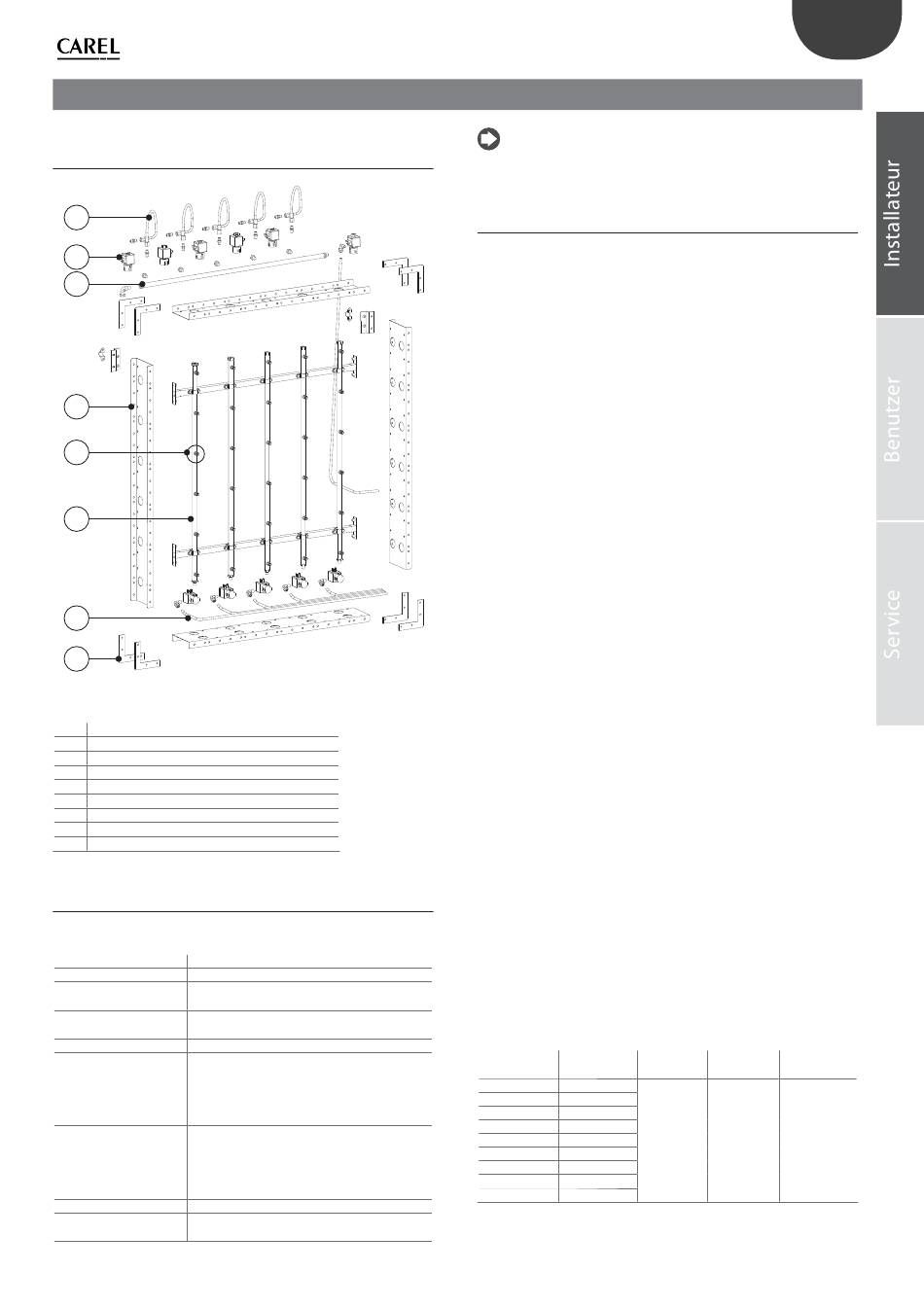

Fig. 1.a
Legende:
1 Struktur aus rostfreiem Edelstahl
2 Position der Düsen/Verschlüsse
3 Horizontales Verteilerrohr
4 Elektroventil
5 Gerader Anschluss
6 Biegsamer Anschluss
7 Vertikales Verteilerrohr
8 Montagewinkelstück
9 Abschlämmleitungen
1.2 Nenndaten des Düsenstocks
Der Düsenstock besteht aus Verteilerrohren, Elektroventilen, Düsen,
Leitungen und verschiedenen Verbindungsstücken.
Parameter Spezifi kationen
Material Rostfreier Edelstahl
Breite (mm/in) 573...2853 / 22.56...112.32 (Mindestabstand
152mm/6in)
Höhe (mm/in) 538...2818 / 21.18...110.94 (Mindestabstand
152mm/6in)
Tiefe (mm/in) 200 / 7.87 (mit horizontalem Verteilerrohr)
Elektroventil NC 24 V 50 Hz; 1 zentraler Eingang (IN) G1/8"
Innengewinde und 2 seitliche Ausgänge G1/8"
Innengewinde: rechts, links.
Max. Durchfl uss bei DP= 1 Bar 90 l/h;
Betriebsdruck 100 Bar
Elektroventil NO 4 V 50Hz; 1 zentraler Eingang (IN) G1/8"
Innengewinde und 2 seitliche Ausgänge G1/8"
Innengewinde: rechts, links. Max. Durchfl uss
bei DP= 1 Bar 90 l/h; Öff nungsdruck 15 Bar;
Betriebsdruck 100 Bar
Einlass-Wasseranschlüsse G1/4" Innengewinde
Wasserablauf TFN-Leitung 6X8 Nylon weiß (von CAREL
Elektroventile NO geliefert, Installation zu Lasten des Kunden)
NB: Aufgrund der Beschaff enheit der Bauteile kann der Düsenstock
im Luftkanal in einen Luftstom von max. 60 °C Temperatur eingefügt
werden.

1.3 Merkmale der Tropfenabscheider

Die beiden Arten von Tropfenabscheidern mit Düsenstock aus
rostfreiem Edelstahl AISI 304 unterscheiden sich durch das verwendete
Filtermaterial:
•
Fiberglas;
•
Stahlwolle aus rostfreiem Edelstahl AISI304.
Nur die Versionen mit AISI304-Filtermaterial entsprechen den VDI6022-
Normen.
Die Tropfenabscheider sind in 9 verschiedenen Größen verfügbar;
sie decken untereinander kombiniert dieselben Querschnitte der
Düsenstücke für die Luftkanalverteilung ab.
Die Abmessungen der Tropfenabscheider sind Vielfache von 152 mm.
Für einen besseren Wasserablauf:
•
müssen die Bohrungen für den Wasserablauf frei sein und muss das
verstopfende Filtermaterial eventuell verlagert werden.
•
müssen die Bohrungen für den Wasserablauf vor dem Filtermaterial
positioniert sein.
•
muss der Wasserablauf durch die Halterungen wie in den Abbildungen
dargestellt erleichtert werden.
Mit Material, das sich für Luftkanal-Anwendungen eignet (nicht von CAREL
geliefert), die Hohlräume zwischen den Abscheidern versiegeln, um
einen Wasseraustritt über die Tropfenabscheider hinaus zu vermeiden.
Eventuelle Zwischenräume zwischen dem von den Filtern abgedeckten
Querschnitt und dem Kanalquerschnitt müssen geschlossen werden,
damit die befeuchtete Luft nicht über die Tropfenabscheider hinausströmt;
das verwendete Material muss sich für Luftkanal-Anwendungen eignen
(nicht von CAREL geliefert).
In Luftkanälen, in denen die Luftgeschwindigkeit 2.5 m/s übersteigt,
empfi ehlt sich eine Doppelschicht von Tropfenabscheidern.
Bei der Verwendung von zwei Tropfenabscheider-Schichten:
•
muss ein Mindestabstand zwischen den beiden Schichten von 2 cm
vorgesehen werden;
•
darf der untere Teil zwischen den beiden Tropfenabscheider-
Schichten nicht geschlossen werden, damit das Wasser in die
Tropfenauff angwanne ablaufen kann;
•
müssen eventuelle Zwischenräume zwischen dem von den
Tropfenabscheidern
Kanalquerschnitt auf dem vorderen und hinteren Tropfenabscheider
geschlossen werden; das verwendete Material muss sich für Luftkanal-
Anwendungen eignen (nicht von CAREL geliefert).
CAREL liefert modulare Edelstahl-Stützstrukturen für die Tropfenabscheider,
bestehend aus Wanne, Schultern und Rahmen.
Die Größe der Struktur und die Anzahl der Bauteile werden vom
Düsenstock-Dimensionierungsprogramm berechnet.
NB: Auch in diesem Fall müssen die Hohlräume zwischen den Abscheidern
und den verschiedenen Strukturbauteilen mit geeignetem Material für
Luftkanal-Anwendungen versiegelt werden, um einen Wasseraustritt
über die Abscheider hinaus zu vermeiden.
Mit Filtermaterial aus Fiberglas
Code Abmess.
LxHxD
UAKDS33000 456x456x70
UAKDS34000 456x608x70
UAKDS35000 456x760x70
UAKDS43000 608x456x70
UAKDS44000 608x608x70
UAKDS45000 608x760x70
UAKDS53000 760x456x70
UAKDS54000 760x608x70
UAKDS55000 760x760x70
Tab. 1.a
