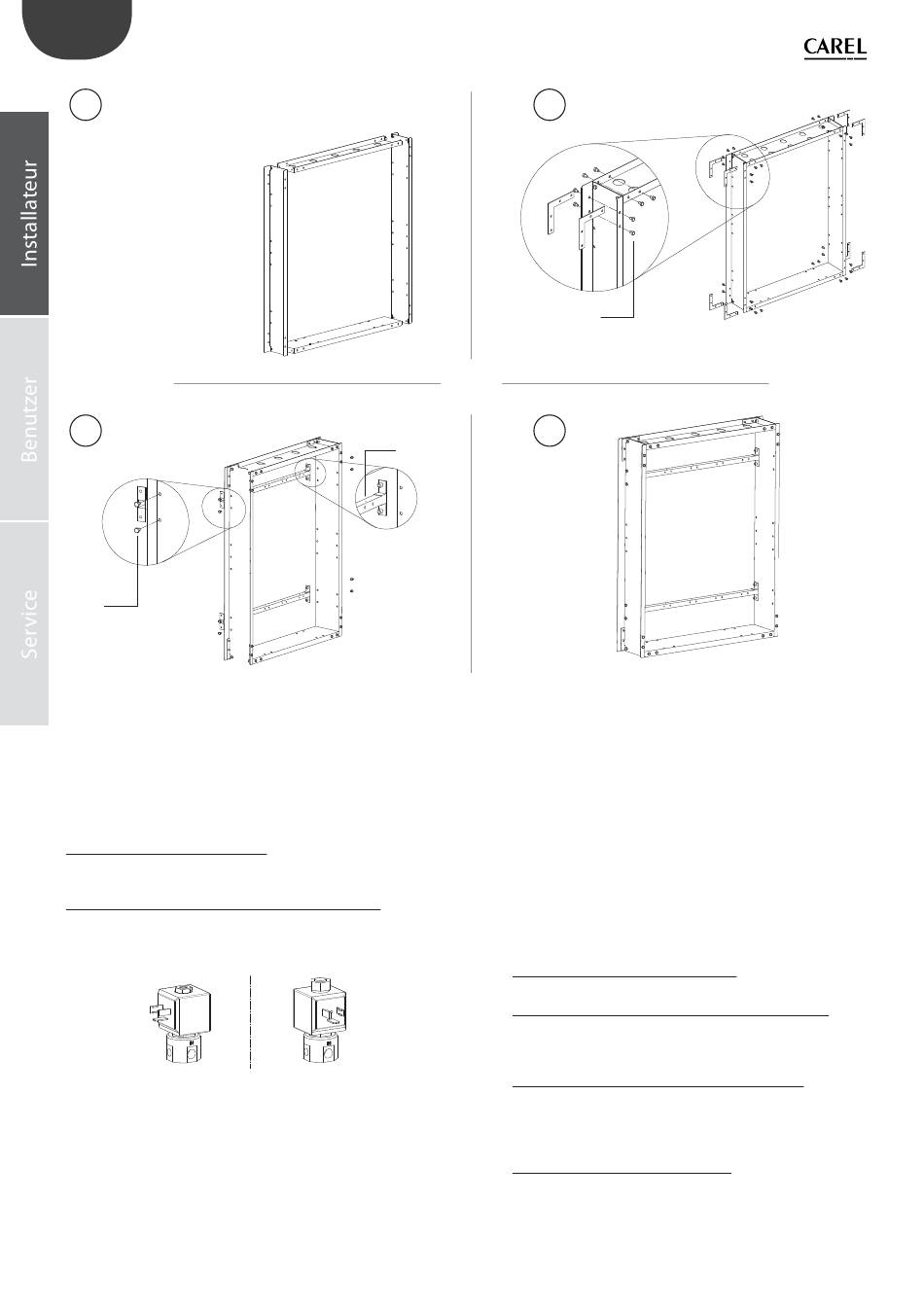

3.4 Montage der EV NC/NO und Schläuche
Achtung:
Es gibt zwei Arten von Elektroventilen:
•
Normalerweise geschlossene Elektroventile (NC)
•
Normalerweise off ene Elektroventile (NO)
Die Unterscheide zwischen den beiden Elektroventilen sind:
•
Anders geformter Pilot
•
Andere Feststellschrauben zwischen Spule und Pilot
•
Spule mit anderer zentraler Bohrung
NC
Normalerweise geschlossene Elektroventile (EV NC)
Diese Elektroventile werden direkt auf dem horizontalen Verteilerrohr
montiert und mittels Schlauch an das vertikalen Verteilerrohr
angeschlossen.
Sie besitzen drei Anschlüsse G1/8" Innengewinde; der zentrale Anschluss
"IN" wird mit einem Nippel G1/8" direkt an das horizontale Verteilerrohr
angeschlossen. Die restlichen links- und rechtsseitigen Anschlüsse sind
zwei Ausgänge, die unterschiedslos je nach Anordnung des Elektroventils
14
"humiFog Verteilungssysteme " +030222093 rel. 1.0 - 12.05.2009
F
Fig. 3.d
NO
Fig. 3.e
2
B
4
im Düsenstock verwendet werden können. Einen der beiden Ausgänge
an den Schlauch anschließen, den anderen mit einem Verschluss G1/8"
Außengewinde schließen.
Für einen korrekten Betrieb müssen diese Elektroventile mit Spule in
vertikaler Position und nach oben gerichtet montiert werden.
Montage der EV NC:
1.
Die Spule vom Elektroventil NC abnehmen
-
Einen SW13-Schlüssel verwenden.
2.
Die seitliche, nicht verwendete Ausgangsbohrung schließen
-
Einen Verschluss G1/8" Außengewinde benutzen;
-
Flüssigtefl on (nicht übermäßig) verwenden;
-
nicht übermäßig festziehen.
3.
Die nicht verschlossene Ausgangsbohrung anschließen
-
Einen Nippel G1/8" Außengewinde x M12x1.5 verwenden (im
Lieferumfang des Schlauchs 1/8" enthalten);
-
Flüssigtefl on (nicht übermäßig) verwenden;
-
nicht übermäßig festziehen.
4.
Anschluss an das horizontale Verteilerrohr
-
Einen Nippel G1/8" verwenden;
-
an den Ausgang anschließen (zentrale Bohrung);
-
Flüssigtefl on (nicht übermäßig) verwenden;
-
nicht übermäßig festziehen.
