Zerstäubungskreise
Der Zerstäubungskreis besteht aus den Verteilerrohren, Düsen,
Elektroventilen, Druckringverbindungen und Anschlussleitungen.
Alle Düsen eines selben Zerstäubungskreises starten/stoppen die
Zerstäubung gleichzeitig.
Nicht abgesperrter Zerstäubungskreis
Ein nicht abgesperrter Zerstäubungskreis ist ein Kreis ohne Absperrventile;
die Zerstäubung der Düsen dieses Kreises beginnt bei Pumpenstart und
endet bei Pumpenstillstand.
Diese Art von Kreis wird verwendet:
•
in einfachen Installationen mit einem einzigen Zerstäubungskreis;
•
in Installationen mit mehreren Zerstäubungskreisen, in denen er den
ersten, nicht abgesperrten Zerstäubungskreis darstellt.
NB: In diesem Kreis sind immer Abschlämmventile am Leitungsende
vorhanden, um die automatische Abschlämmung/Spülung der Leitungen
zu ermöglichen.
Abgesperrter Zerstäubungskreis
Ein abgesperrter Zerstäubungskreis ist ein Kreis mit Absperrventilen;
die Zerstäubung der Düsen dieses Kreises beginnt bei der Öff nung des
Absperrventils und endet bei dessen Schließung.
Diese Art von Kreis wird in den Installationen mit mehreren
Zerstäubungskreisen verwendet.
NB: In diesem Kreis sind immer Abschlämmventile am Leitungsende
vorhanden, um die automatische Abschlämmung/Spülung der Leitungen
zu ermöglichen.
Bauteile des Zerstäubungskreises
Für die Realisierung des Verteilungssystems sind die folgenden Bauteile
verfügbar:
•
Verteiler aus rostfreiem Edelstahl
Gewindebohrungen für den Anschluss von bis zu 4 Düsen und der
Endstücke G1/4" Innengewinde für die Verbindung mit dem nächsten
UAKTG00000
22 "humiFog Verteilungssysteme " +030222093 rel. 1.0 - 12.05.2009
Ø 16 mm (1/2") mit einseitigen
UAKT120000
UAKTT00000
UAKTG18000
UAKVALNC00
UAKT300000
UAKTD14000
UAKTD14000
UAKMTP1000
UAKCD00000
Verteilerrohr oder mit Abschlämm- oder Absperrventilen. Die
Verteilerrohre haben eine Länge L= 2,5 m; sie reduzieren die Anzahl der
Anschlüsse und nötigen Montagen und vereinfachen die Installation.
Die zusätzlichen Verteilerrohre können mittels Hochdruckanschlüssen
verbunden werden, die als Zubehör erhältlich sind;
•
Verteilerrohre aus rostfreiem Edelstahl
beidseitigen Gewindebohrungen für den Anschluss von bis zu 7 Düsen
( 4 rechts und 3 links) und der Endstücke G1/4" Innengewinde für die
Verbindung mit dem nächsten Verteilerrohr oder mit Abschlämm-
oder Absperrventilen. Die Verteilerrohre haben eine Länge L= 2,5 m;
sie reduzieren die Anzahl der Anschlüsse und nötigen Montagen und
vereinfachen die Installation. Die zusätzlichen Verteilerrohre können
mittels Hochdruckanschlüssen verbunden werden, die als Zubehör
erhältlich sind;
•
Bausatz für Leistungsregelventile NC aus rostfreiem Edelstahl
HZ mit 1 Fronteingang G1/8" Innengewinde und 2 seitlichen Ausgängen,
mit Anschluss G1/8" Innengewinde. Nenndurchfl uss 90 l/h mit P= 1 Bar.
Der Bausatz umfasst: Elektroventile, Anschlüsse aus rostfreiem Edelstahl
für die direkte Verbindung mit den Verteilerrohren und DIN-Stecker für
den Elektroanschluss;
•
Abschlämmventil-Bausatz für Verteilerrohr NO in Messing
Anschlüssen G1/4" Innengewinde. Nenndurchfl uss 150 l/h mit P= 1 Bar.
Der Bausatz umfasst: Elektroventil, Anschlüsse aus rostfreiem Edelstahl
für die direkte Verbindung mit den Verteilerrohren, Abschlämmkniestück
für den Anschluss der Rilsan-Leitung 8x6 und DIN-Stecker für den
Elektroanschluss;
•
Abschlämmventil-Bausatz für Verteilerrohr NO aus rostfreiem
Edelstahl (für sehr aggressives Wasser) 24 V 50 HZ mit Anschlüssen
G1/4" Innengewinde. Nenndurchfl uss 150 l/h mit P= 1 Bar.
Der Bausatz umfasst: Elektroventil, Anschlüsse aus rostfreiem Edelstahl
für die direkte Verbindung mit den Verteilerrohren, Abschlämmkniestück
für den Anschluss der Rilsan-Leitung 8x6 und DIN-Stecker für den
Elektroanschluss;
•
Verschiedene Druckringverbindungen aus rostfreiem Edelstahl für
Rohr ø10;
•
Düsen für die Verteilung des zerstäubten Wassers;
•
Verschlüsse 1/8"NPT,
Verteilerrohren verwendet werden.;
•
Nippel G 1/4" für die direkte Verbindung von zwei Verteilerrohren;
•
Bausatz für Anschlussrohre ø10 mm
zu 3 m mit Packungen von 1 Rohr, 3 Rohren, 4 Rohren, 6 Rohren
(Verlängerungen, auf denen keine Düsen montiert werden können).
UAKTG00000
UAKTG18000
UAKVALNC00
UAKTD14000
UAKMTP1000
UAKC4FP600
UAKT300000
UAKC4FP600
UAKTD14000
UAKMTP1000
Ø 16 mm (1/2") mit
falls weniger Düsen als Bohrungen auf den
, lieferbar in Rohrschüssen
UAKC4FP600
UAKT300000
UAKC4FP600
UAKTD14000
UAKMTP1000
UAKVAL0000

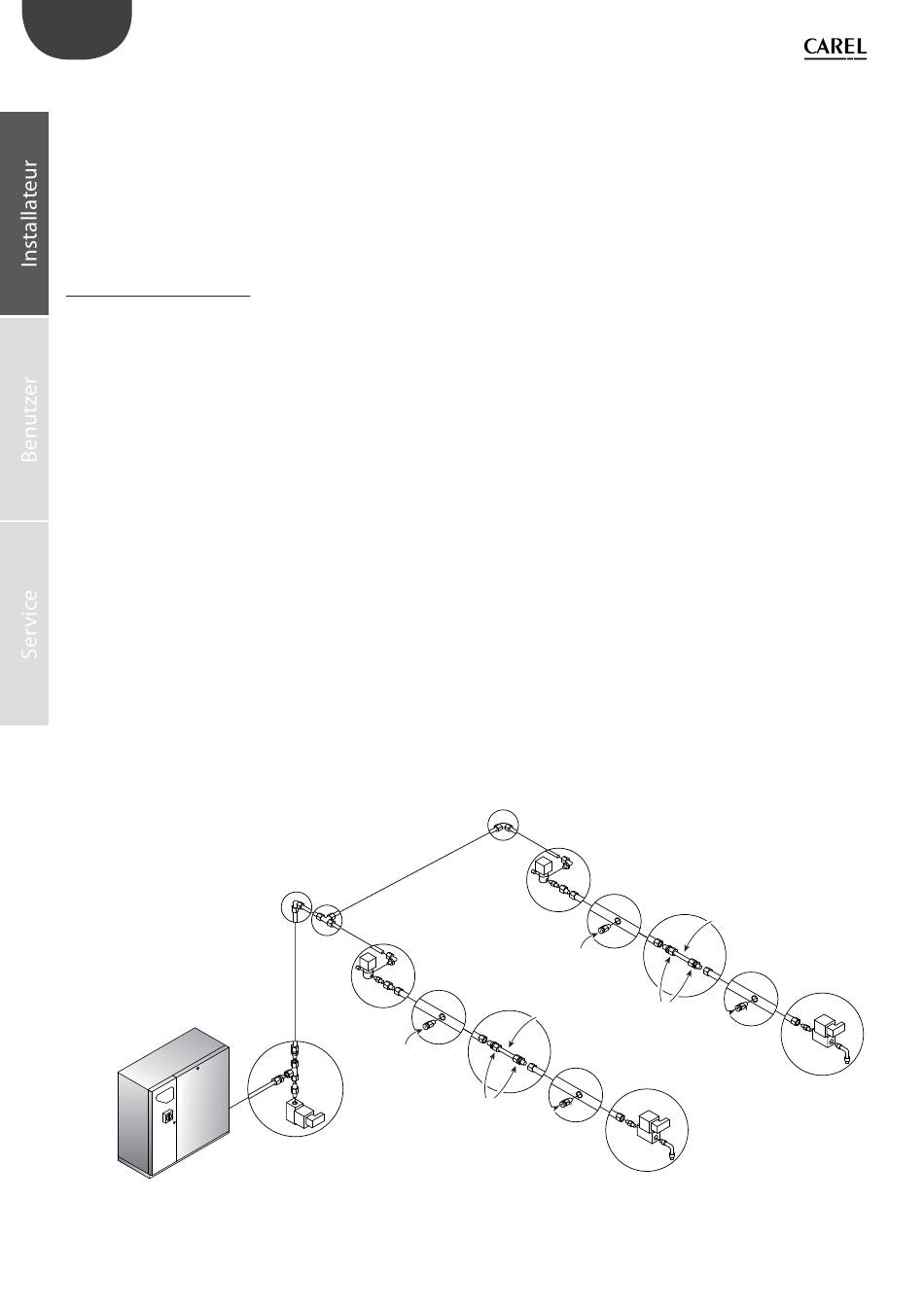

Fig. 6.b
24 V 50
24 V 50 HZ mit
UAKVAL0000
