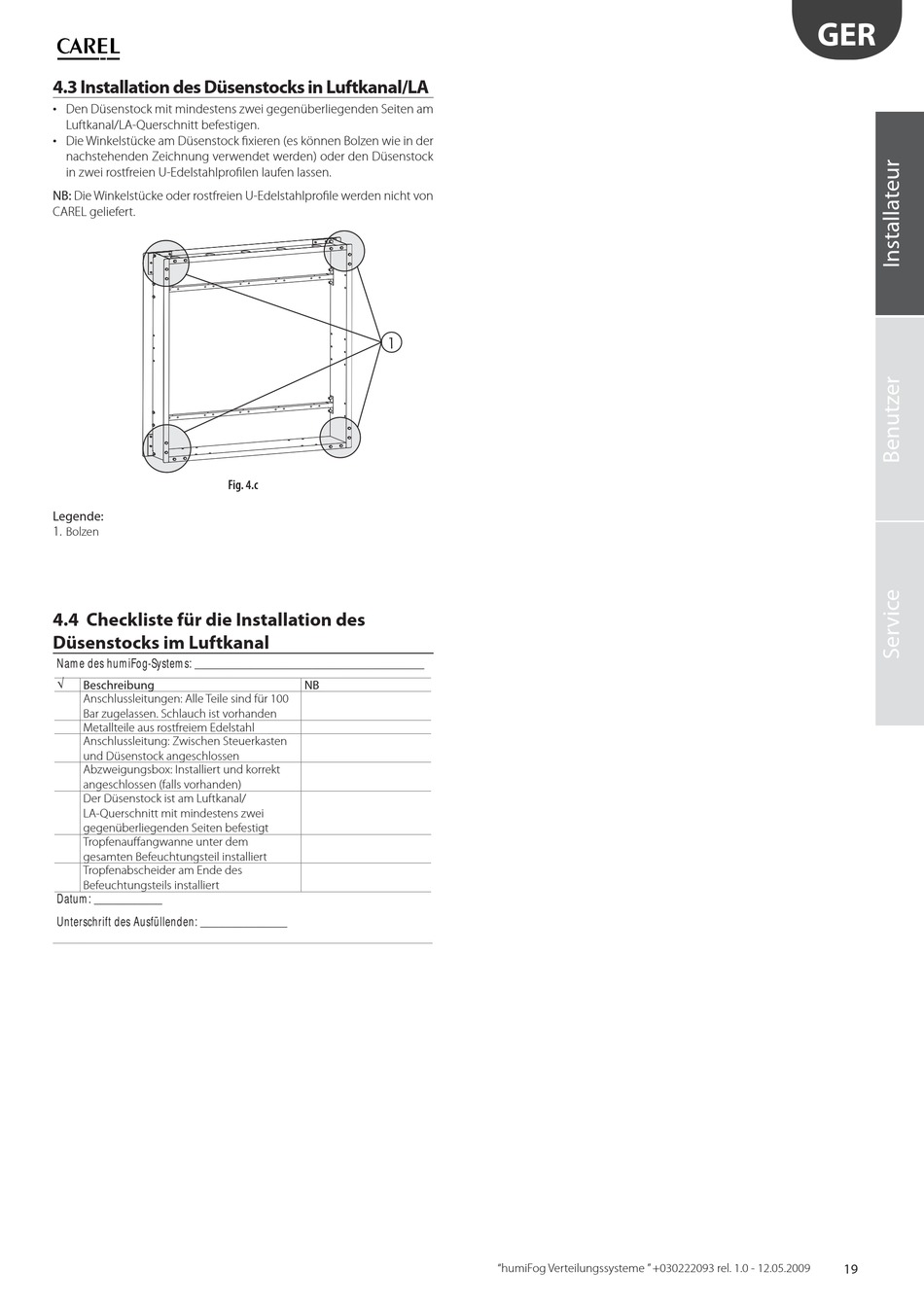

Carel humiFog multizone Technisches Handbuch Seite 19

4.3 Installation des Düsenstocks in Luftkanal/LA
•
Den Düsenstock mit mindestens zwei gegenüberliegenden Seiten am
Luftkanal/LA-Querschnitt befestigen.
•
Die Winkelstücke am Düsenstock fi xieren (es können Bolzen wie in der
nachstehenden Zeichnung verwendet werden) oder den Düsenstock
in zwei rostfreien U-Edelstahlprofi len laufen lassen.
NB: Die Winkelstücke oder rostfreien U-Edelstahlprofi le werden nicht von
CAREL geliefert.
Legende:
1.
Bolzen
4.4 Checkliste für die Installation des
Düsenstocks im Luftkanal
Name des humiFog-Systems: _____________________________________

Beschreibung
Anschlussleitungen: Alle Teile sind für 100
Bar zugelassen. Schlauch ist vorhanden
Metallteile aus rostfreiem Edelstahl
Anschlussleitung: Zwischen Steuerkasten
und Düsenstock angeschlossen
Abzweigungsbox: Installiert und korrekt
angeschlossen (falls vorhanden)
Der Düsenstock ist am Luftkanal/
LA-Querschnitt mit mindestens zwei
gegenüberliegenden Seiten befestigt
Tropfenauff angwanne unter dem
gesamten Befeuchtungsteil installiert
Tropfenabscheider am Ende des
Befeuchtungsteils installiert
Datum: ___________
Unterschrift des Ausfüllenden: ______________
1
Fig. 4.c
NB
