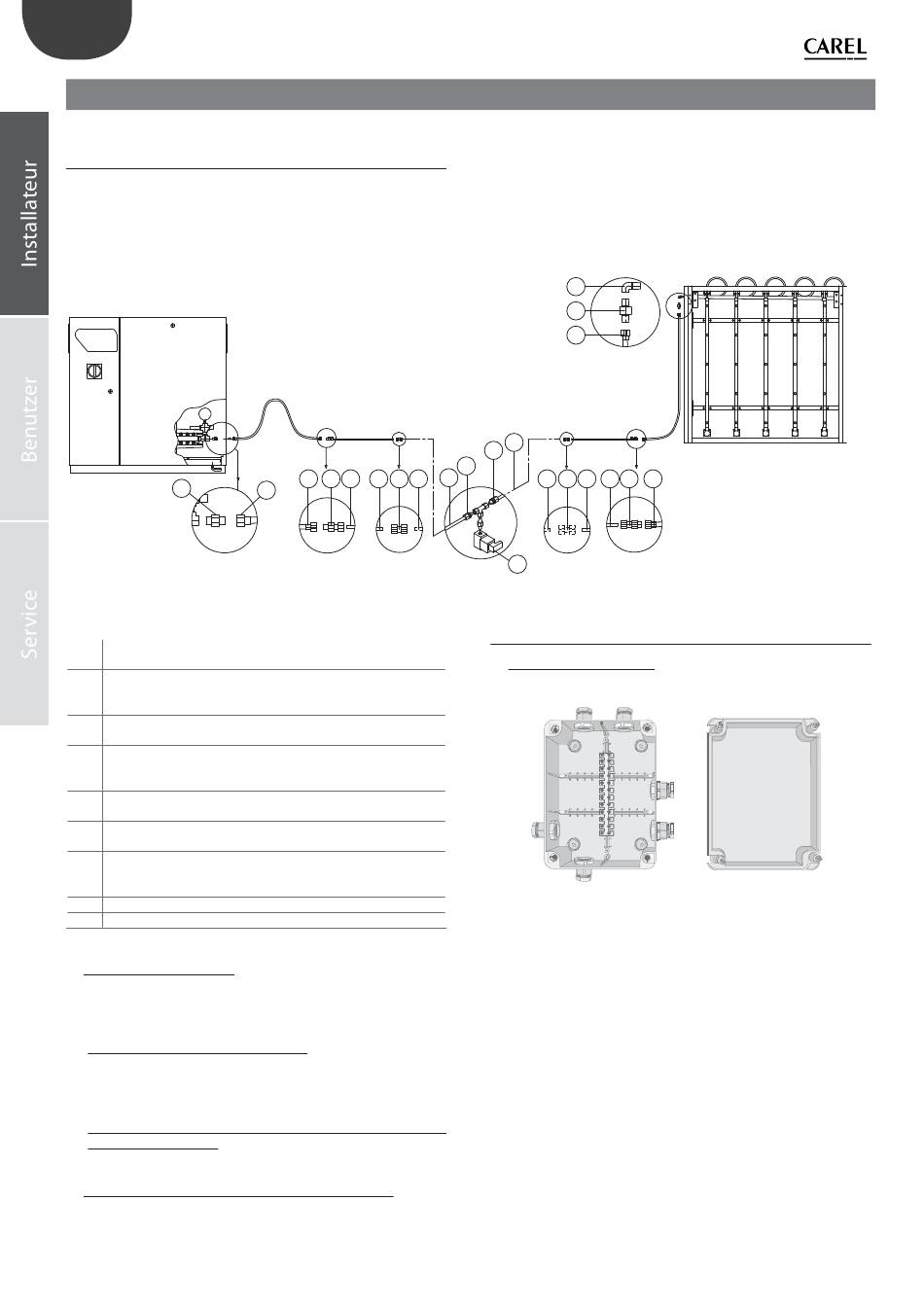

4. INSTALLATION DES DÜSENSTOCKS IM LUFTKANAL
4.1 Anschluss vom Steuerkasten zum
Düsenstock
Achtung:
•
Der Anschluss muss einem Betriebsdruck von mindestens 100 Bar
standhalten (10 MPa, 1450 PSI).
•
Es muss mindestens 1 m Schlauch vorhanden sein.
•
Alle Metallteile müssen aus rostfreiem Edelstahl hergestellt sein.
1
Legende:
1.
Adapternippel G3/8" x M16X 1.5 (im Lieferumfang der Pumpe
enthalten und mit CAREL-Anschluss-Bausätzen zu verwenden)
2.
Schlauch L=2 m mit Anschlüssen M16X1.5 Innengewinde mit
O-Ring (im Lieferumfang der Bausätze UAKT100000; UAKT200000;
UAKT400000) enthalten
3.
Gerade Druckringverbindung G1/4" Außengewinde x Ø 10 (im
Lieferumfang der Bausätze UAKTD14000; UAKTD30000 enthalten)
4.
Rohr Ø10 in AISI 304 L= 1.5...3 m (im Lieferumfang der Bausätze
UAKTD30000; UAKT030000; UAKT030000; UAKT012000; UaKT018000
enthalten)
5.
Gerade Druckringverbindung für Rohr Ø 10 (im Lieferumfang der
Bausätze UAKTD00000; UAKTD30000 enthalten)
6.
Gebogener Anschluss G1/4" Innengewinde (im Lieferumfang des
Düsenstocks enthalten)
7.
Adapternippel G1/4" x M16X1.5 (im Lieferumfang der Bausätze
UAKT100000; UAKT200000; UAKT400000 enthalten).
NB: ALLE BAUTEILE SIND FÜR 100 BAR ZUGELASSEN.
8.
Adapter-Bausatz G 1/4" Außengewinde für Rohr Ø10
9.
Bausatz für NAL-Ventil für Wasserablauf
1.
Bausatz für CAREL-Leitungen
-
Bei der Verwendung von Bausätzen für CAREL-Leitungen ist nur
für den Anschluss Flüssigtefl on erforderlich (Teile "8" und "9" in
Fig.4.a);
-
nicht übermäßig festziehen.
2.
Nicht spezifi zierte Leitungen und Adapter
-
Flüssigtefl on für die gewindegebohrten Anschlüsse verwenden;
-
kein Flüssigtefl on für nicht gewindegebohrte Anschlüsse und
Anschlüsse mit O-Ring verwenden;
-
den Leitungsanschluss sorgfältig (jedoch nicht zu stark) anziehen.
3.
Der Adapternippel (Teil "1") ist im Lieferumfang des humiFog-
Steuerkastens enthalten; mit den von CAREL gelieferten Anschluss-
Bausätzen verwenden; bei anderen Anschlüssen ist die Kompatibilität
zu überprüfen.
4.
Die 90°-Biegung (Teil "6") gehört zum Standard-Düsenstock
18
"humiFog Verteilungssysteme " +030222093 rel. 1.0 - 12.05.2009
2
3
4
4 5 4
2
:
:
.
6
1
2
4
8
8
4
4
5 4
9
Fig. 4.a
4.2 Abzweigungsbox
1.
Anschluss der Elektroventile
Die optionale Abzweigungsbox verwenden, um die Elektroventile im
selben Zerstäubungskreis parallel zu schalten.
4
3
2
:
Fig. 4.b
