Dual C 804 Serviceanleitung Seite 4

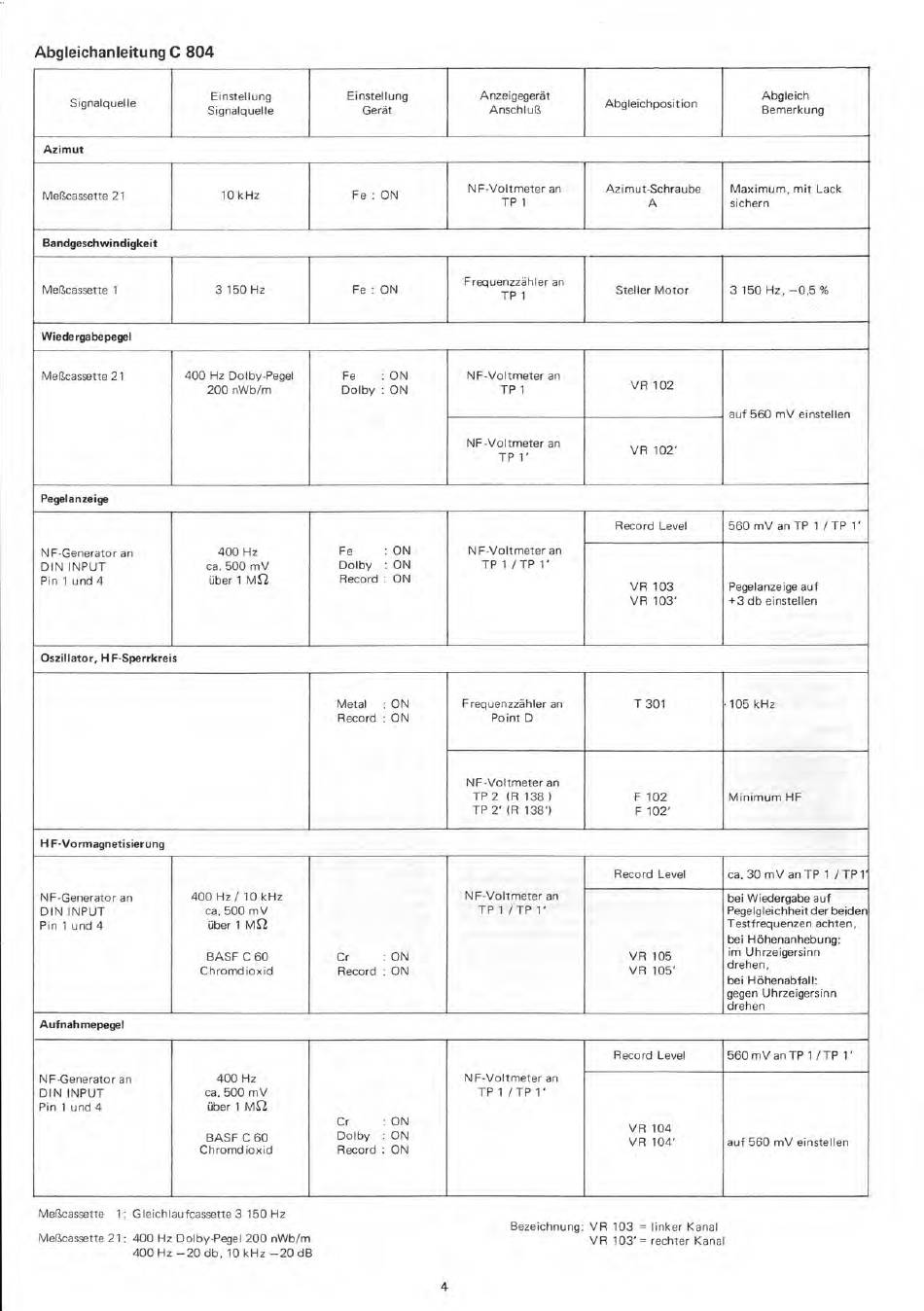

Abgleichanleitung C 804
Signalquelle
Einstellung
Signalquelle
Einstellung
Gerät
Anzeigegerät
Anschluß
Abgleichposition
Abgleich
Bemerkung
Azimut
Meßcassette 21
10 kHz
Fe ON
NF-Voltmeter an
TP 1
Azimut-Schraube
A
Maximum, mit Lack
sichern
Bandgeschwindigkeit
Meßcassette 1 3 150 Hz Fe : ON
Frequenzzähler an
TP 1
Steller Motor 3 150 Hz, —0,5 %
Wiedergabepegel
Meßcassette 21
400 Hz Dolby-Pegel
200 nWb/m
Fe : ON
Dolby : ON
NF-Voltmeter an
TP 1
VR 102
auf 560 mV einstellen
NF-Voltmeter an
TP 1'
VR 102'
Pegelanzeige
NF-Generator an
DIN INPUT
Pin 1 und 4
400 Hz
ca. 500 mV
über 1
nAn
Fe : ON
Dolby : ON
Record : ON
NF-Voltmeter an
TP 1 / TP 1'
Record Level 560 mV an TP 1 / TP 1'
VR 103
VR 103'
Pegelanzeige auf
+3 db einstellen
Oszillator, HF-Sperrkreis
Metal : ON
Record : ON
Frequenzzähler an
Point D
T 301 • 105 kHz
NF-Voltmeter an
TP 2 (R 1381
TP 2' (R 138')
F 102
F 102'
Minimum HF
H F-Vormagnetisierung
NF-Generator an
DIN INPUT
Pin 1 und 4
400 Hz / 10 kHz
ca. 500 mV
über 1 Mgl
BASF C 60
Chromdioxid
Cr
: ON
Record : ON
NF-Voltmeter an
TP 1 / TP 1'
Record Level ca. 30 mV an TP 1 / TP 1'
VR 105
VR 105'
bei Wiedergabe auf
Pegelgleichheit der beiden
Testfrequenzen achten,
bei Höhenanhebung:
im Uhrzeigersinn
drehen,
bei Höhenabfall:
gegen Uhrzeigersinn
drehen
Aufnahmepegel
NF-Generator an
DIN INPUT
Pin 1 und 4
400 Hz
ca. 500 mV
über 1 Mn
BASF C 60
Chromdioxid
Cr :ON
Dolby : ON
Record : ON
NF-Voltmeter an
TP 1 / TP 1'
Record Level 560 mV an TP 1/TP 1'
VR 104
VR 104' auf 560 mV einstellen
Meßcassette 1: Gleichlaufcassette 3 150 Hz
Meßcassette 21: 400 Hz Dolby-Pegel 200 nWb/m
400 Hz —20 db, 10 kHz —20 dB
4
Bezeichnung: VR 103 = linker Kanal
VR 103' = rechter Kanal
