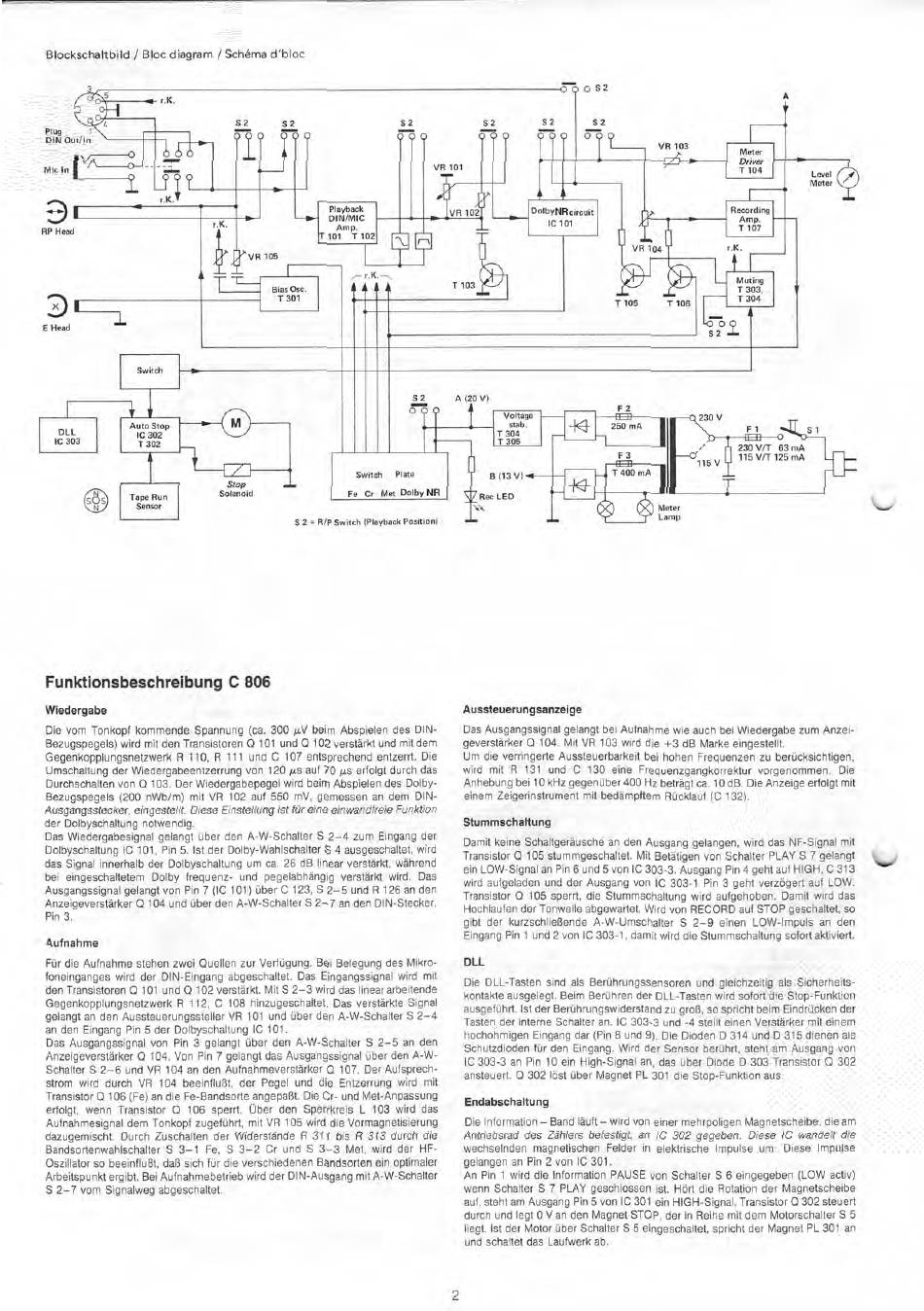

Dual C 806 Serviceanleitung Seite 2

Blockschaltbild / Bloc diagram / Schama d'bloc
rk.
Plug
DIN Out/In
Mic In
v - 0
S2
S2
S2
000 000 000
RP Head
E Read
rk.
/VR
105
Playback
DIN/MIC
Amp.
T101 T102
DLL
IC 303
Switch
Blas Ose.
T 301
rk.—.
•
VR 101
(7700 S 2
82
S2
0
9 0 0 0 0
VR 102.
T 103
S2
o o y
DolbyNRcircuit
IC 101
VR 103
4 -
A
Meter
Driver
T 104
VR 104
T105 T106
-0 0
S2
Recording
Amp.
T 107
r.K.
Muting
T 303,
T 304
Auto Stop
IC 302
T 302
Tape Run
Sensor
Stop
Solenoid
Funktionsbeschreibung C 806
S2 A (20 V)
0 0 0
Switch
Plate
Fe Cr Met Dolby
NR
S 2 = R/P Switch (Playback Position)
Wiedergabe
Die vom Tonkopf kommende Spannung (ca. 300 µV beim Abspielen des DIN-
Bezugspegels) wird mit den Transistoren Q 101 und Q 102 verstärkt und mit dem
Gegenkopplungsnetzwerk R 110, R 111 und C 107 entsprechend entzerrt. Die
Umschaltung der Wiedergabeentzerrung von 120 ts auf 70 µs erfolgt durch das
Durchschalten von Q 103. Der Wiedergabepegel wird beim Abspielen des Dolby-
Bezugspegels (200 nWb/m) mit VR 102 auf 550 mV, gemessen an dem DIN-
Ausgangsstecker, eingestellt. Diese Einstellung ist für eine einwandfreie Funktion
der Dolbyschaltung notwendig.
Das Wiedergabesignal gelangt über den A-W-Schalter S 2-4 zum Eingang der
Dolbyschaltung IC 101, Pin 5. Ist der Dolby-Wahlschalter S 4 ausgeschaltet, wird
das Signal innerhalb der Dolbyschaltung um ca. 26 dB linear verstärkt, während
bei eingeschaltetem Dolby frequenz- und pegelabhängig verstärkt wird. Das
Ausgangssignal gelangt von Pin 7 (IC 101) über C 123, S 2-5 und R 126 an den
Anzeigeverstärker Q 104 und über den A-W-Schalter S 2-7 an den DIN-Stecker,
Pin 3.
Aufnahme
Für die Aufnahme stehen zwei Quellen zur Verfügung. Bei Belegung des Mikro-
foneinganges wird der DIN-Eingang abgeschaltet. Das Eingangssignal wird mit
den Transistoren 0 101 und 0 102 verstärkt. Mit S 2-3 wird das linear arbeitende
Gegenkopplungsnetzwerk R 112, C 108 hinzugeschaltet. Das verstärkte Signal
gelangt an den Aussteuerungssteller VR 101 und über den A-W -Schalter S 2-4
an den Eingang Pin 5 der Dolbyschaltung 10 101.
Das Ausgangssignal von Pin 3 gelangt über den A-W-Schalter S 2-5 an den
Anzeigeverstärker 0 104. Von Pin 7 gelangt das Ausgangssignal über den A-W-
Schalter S 2-6 und VR 104 an den Aufnahmeverstärker 0 107. Der Aufsprech-
strom wird durch VR 104 beeinflußt, der Pegel und die Entzerrung wird mit
Transistor Q 106 (Fe) an die Fe-Bandsorte angepaßt. Die Cr- und Met-Anpassung
erfolgt, wenn Transistor 0 106 sperrt. Über den Sperrkreis L 103 wird das
Aufnahmesignal dem Tonkopf zugeführt, mit VR 105 wird die Vormagnetisierung
dazugemischt. Durch Zuschalten der Widerstände R 311 bis R 313 durch die
Bandsortenwahlschalter S 3-1 Fe, S 3-2 Cr und S 3-3 Met, wird der HF-
Oszillator so beeinflußt, daß sich für die verschiedenen Bandsorten ein optimaler
Arbeitspunkt ergibt. Bei Aufnahmebetrieb wird der DIN-Ausgang mit A-W-Schalter
S 2-7 vom Signalweg abgeschaltet.
Voltage —
stab,
T304
T 305
B (13 V1•4--
V Rec LED
F2
250 mA
F3
OZEI
T 400 mA I
Level
Meter
Meter
Lamp
Aussteuerungsanzeige
Das Ausgangssignal gelangt bei Aufnahme wie auch bei Wiedergabe zum Anzei-
geverstärker Q 104. Mit VR 103 wird die +3 dB Marke eingestellt.
Um die verringerte Aussteuerbarkeit bei hohen Frequenzen zu berücksichtigen,
wird mit R 131 und C 130 eine Frequenzgangkorrektur vorgenommen. Die
Anhebung bei 10 kHz gegenüber 400 Hz beträgt ca. 10 dB. Die Anzeige erfolgt mit
einem Zeigerinstrument mit bedämpftem Rücklauf (C 132).
Stummschaltung
Damit keine Schaltgeräusche an den Ausgang gelangen, wird das NF-Signal mit
Transistor Q 105 stummgeschaltet. Mit Betätigen von Schalter PLAY S 7 gelangt
ein LOW-Signal an Pin 6 und 5 von IC 303-3. Ausgang Pin 4 geht auf HIGH, 0313
wird aufgeladen und der Ausgang von IC 303-1 Pin 3 geht verzögert auf LOW.
Transistor 0 105 sperrt, die Stummschaltung wird aufgehoben. Damit wird das
Hochlaufen der Tonwelle abgewartet Wird von RECORD auf STOP geschaltet, so
gibt der kurzschließende A-W-Umschalter S 2-9 einen LOW-Impuls an den
Eingang Pin 1 und 2 von IC 303-1, damit wird die Stummschaltung sofort aktiviert.
DLL
Die DLL-Tasten sind als Berührungssensoren und gleichzeitig als Sicherheits-
kontakte ausgelegt. Beim Berühren der DLL-Tasten wird sofort die Stop-Funktion
ausgeführt. Ist der Berührungswiderstand zu groß, so spricht beim Eindrücken der
Tasten der interne Schalter an. IC 303-3 und -4 stellt einen Verstärker mit einem
hochohmigen Eingang dar (Pin 8 und 9). Die Dioden D 314 und D 315 dienen als
Schutzdioden für den Eingang. Wird der Sensor berührt, steht am Ausgang von
10 303-3 an Pin 10 ein High-Signal an, das über Diode D 303 Transistor Q 302
ansteuert. 0 302 löst über Magnet PL 301 die Stop-Funktion aus.
Endabschaltung
Die Information — Band läuft— wird von einer mehrpoligen Magnetscheibe, die am
Antriebsrad des Zählers befestigt, an IC 302 gegeben. Diese IC wandelt die
wechselnden magnetischen Felder in elektrische Impulse um. Diese Impulse
gelangen an Pin 2 von IC 301.
An Pin 1 wird die Information PAUSE von Schalter S 6 eingegeben (LOW activ)
wenn Schalter S 7 PLAY geschlossen ist. Hört die Rotation der Magnetscheibe
auf, steht am Ausgang Pin 5 von 10 301 ein HIGH-Signal, Transistor 0302 steuert
durch und legt 0V an den Magnet STOP, der in Reihe mit dem Motorschalter S 5
liegt. Ist der Motor über Schalter S 5 eingeschaltet, spricht der Magnet PL 301 an
und schaltet das Laufwerk ab.
2
