Dual C 806 Serviceanleitung Seite 11

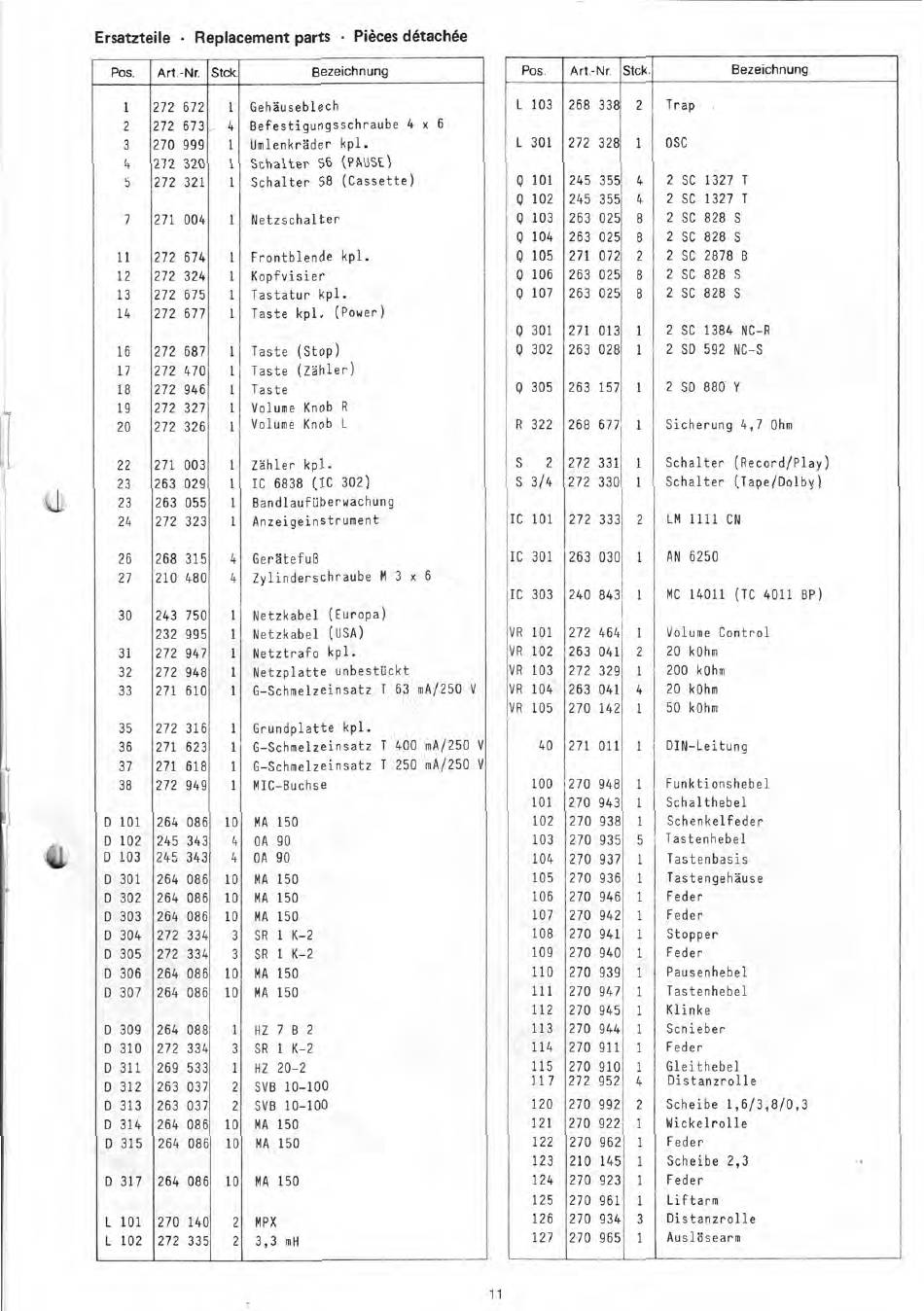

Ersatzteile • Replacement parts • Pikes clätachde
Pos Art.-Nr. Stck.
Bezeichnung
1
272 672 1
Gehäuseblech
2
272 673 4
Befestigungsschraube 4 x 6
3 270 999 1
Umlenkräder kpl.
4 272 320 1
Schalter S6 (PAUSE)
b 272 321 1
Schalter S8 (Cassette)
7 271 004 1
Netzschalter
11 272 674 1
Frontblende kpl.
12
272 324 1 Kopfvisier
13 272 675
1 Tastatur kpl.
14 272 677 1
Taste kpl. (Power)
16
272 687 1 Taste (Stop)
17 272 470 1
Taste (Zähler)
18 272 946 1 Taste
19
272 327 1
Volume Knob R
20
272 326
1
Volume Knob L
22 271 003
1 Zähler kpl.
23 263 029 1
IC 6838 (IC 302)
23
263 055 1
Bandlaufüberwachung
24 272 323
1 Anzeigeinstrument
26 268 315 4 Gerätefuß
27 210 480 4
Zylinderschraube M 3 x 6
30 243 750 1
Netzkabel (Europa)
232 995
1 Netzkabel (USA)
31
272 947 1
Netztrafo kpl.
32 272 948
1
Netzplatte unbestückt
33 271 610 1
G —Schmelzeinsatz T 63 mA/250 V
35
272 316 1
Grundplatte kpl.
36 271 623 1
G —Schmelzeinsatz T 400 mA/250
37
271 618 1
G —Schmelzeinsatz T 250 mA/250 V
38 272 949 1
MIC—Buchse
D 101 264 086 10 MA 150
D 102 245 343 4 OA 90
D 103 24E 343 4 OA 90
D 301 264 086 10
MA 150
D 302 264 086
10 MA 150
D 303 264 086 10
MA 150
D 304
272 334 3 SR 1 K-2
D 305 272 334 3 SR 1 K-2
D 306
264 086 10 MA 150
D 307 264 086 10 MA 150
D 309
264 088 1 HZ 7 B 2
D 310 272 334
3 SR 1 K-2
D 311 269 533 1 HZ 20-2
D 312 263 037 2
SVB 10-100
D 313
263 037 2 SVB 10-100
D 314 264 086 10 MA 150
D 315 264 086 10 MA 150
D 317 264 086 10 MA 150
L 101 270 140 2 MPX
L 102
272 335 2 3,3 mH
Pos Art-Nr. Stck
Bezeichnung
L 103 268 338 2 Trap
L 301
272 328 1 OSC
Q 101 245 355 4 2 SC 1327 T
Q 102 245 355 4 2 SC 1327 T
Q 103 263 025 8 2 SC 828 S
Q 104 263 025 8 2 SC 828 S
Q 105 271 072
2 2 SC 2878 B
Q 106
263 025 8 2 SC 828 S
Q 107 263 025 8 2 SC 828 S
Q 301 271 013
1 2 SC 1384 NC—R
Q 302 263 028 1 2 SD 592 NC—S
Q 305 263 157 1 2 SD 880 Y
R 322 268 677 1 Sicherung 4,7 Ohm
S 2 272 331 1 Schalter (Record/Play)
S 3/4 272 330 1 Schalter (Tape/Dolby)
IC 101 272 333
2 LM 1111 CN
IC 301 263 030 1 AN 6250
IC 303 240 843 1 MC 14011 (TC 4011 8P)
VR 101 272 464 1 Volume Control
VR 102 263 041
2 20 kOhm
VR 103 272 329 1 200 kOhm
VR 104 263 041 4 20 kOhm
VR 105 270 142
1 50 kOhm
40 271 011 1
DIN—Leitung
100 270 948 1
Funktionshebel
101 270 943
1 Schalthebel
102 270 938 1 Schenkelfeder
103 270 935 5
Tastenhebel
104 270 937
1 Tastenbasis
105 270 936 1 Tastengehäuse
106 270 946 1
Feder
107 270 942 1
Feder
108
270 941 1 Stopper
109 270 940 1
Feder
110 270 939 1 Pausenhebel
111 270 947 1
Tastenhebel
112
270 945 1 Klinke
113 270 944 1
Scnieber
114 270 911
1 Feder
115 270 910 1 Gleithebel
117 272 952 4
Distanzrolle
120 270 992 2 Scheibe 1,6/3,8/0,3
121 270 922 1
Wickelrolle
122 270 962
1 Feder
123 210 145 1 Scheibe 2,3 •
124 270 923 1
Feder
125 270 961 1
Liftarm
126 270 934
3 Distanzrolle
127 270 965 1 Auslösearm
11
