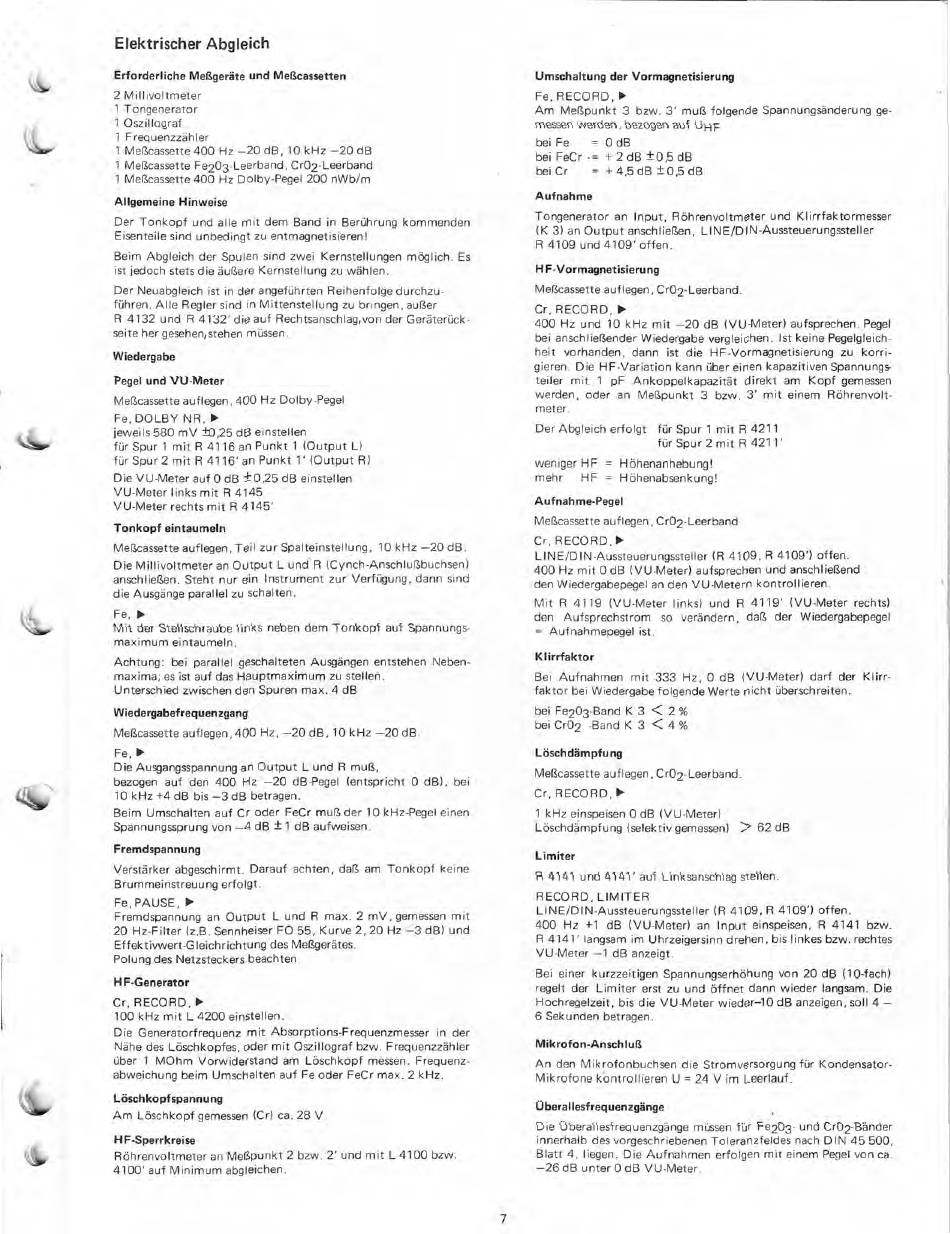

Elektrischer Abgleich
Erforderliche Meßgeräte und Meßcassetten
2 Mi II ivol trneter
1 Tongenerator
1 Osz i I lograf
1 F requenzzähler
1 Meßcassette 400 Hz —20 dB, 10 kHz —20 dB
1 Meßcassette Fe203-Leerband, Cr02-Leerband
1 Meßcassette 400 Hz Dolby-Pegel 200 nWb/m
Allgemeine Hinweise
Der Tonkopf und alle mit dem Band in Berührung kommenden
Eisenteile sind unbedingt zu entmagnetisieren!
Beim Abgleich der Spulen sind zwei Kernstellungen möglich. Es
ist jedoch stets die äußere Kernstellung zu wählen.
Der Neuabgleich ist in der angeführten Reihenfolge durchzu-
führen. Alle Regler sind in Mittenstellung zu bringen, außer
R 4132 und R 4132 die auf Rechtsanschlag,von der Geräterück-
seite her gesehen,stehen müssen.
Wiedergabe
Pegel und VU-Meter
Meßcassette auflegen, 400 Hz Dolby-Pegel
Fe, DOLBY NR,
jeweils 580 mV 1325 dB einstellen
für Spur 1 mit R 4116 an Punkt 1 (Output L)
für Spur 2 mit R 4116' an Punkt 1' (Output R )
Die VU-Meter auf 0 dB ±025 dB einstellen
VU-Meter links mit R 4145
VU-Meter rechts mit R 4145'
Tonkopf eintaumeln
Meßcassette auflegen, Teil zur Spalteinstellung, 10 kHz —20 dB.
Die Millivoltmeter an Output L und R (Cynch-Anschlußbuchsen)
anschließen. Steht nur ein Instrument zur Verfügung, dann sind
die Ausgänge parallel zu schalten.
Fe,
Mit der Stellschraube l inks neben dem Tonkopf auf Spannungs-
maximum eintaumeln.
Achtung: bei parallel geschalteten Ausgängen entstehen Neben-
maxima; es ist auf das Hauptmaximum zu stellen.
Unterschied zwischen den Spuren max. 4 dB
Wiedergabefrequenzgang
Meßcassette auflegen , 400 Hz, —20 dB, 10 kHz —20 dB.
Fe,
Die Ausgangsspannung an Output L und R muß,
bezogen auf den 400 Hz —20 dB -Pegel (entspricht 0 dB), bei
10 kHz +4 dB bis —3 dB betragen.
Beim Umschalten auf Cr oder FeCr muß der 10 kHz-Pegel einen
Spannungssprung von —4 dB ± 1 dB aufweisen.
Fremdspannung
Verstärker abgeschirmt. Darauf achten, daß am Tonkopf keine
Brummeinstreuung erfolgt.
Fe, PAUSE ,
Fremdspannung an Output L und R max. 2 mV, gemessen mit
20 Hz-Filter (z.B. Sennheiser FO 55, Kurve 2,20 Hz —3 dB) und
Effektivwert-Gleichrichtung des Meßgerätes.
Polung des Netzsteckers beachten.
HF-Generator
Cr, RECORD,
100 kHz mit L 4200 einstellen.
Die Generatorfrequenz mit Absorptions-Frequenzmesser in der
Nähe des Löschkopfes, oder mit Oszillograf bzw. Frequenzzähler
über 1 MOhm Vorwiderstand am Löschkopf messen. Frequenz-
abweichung beim Umschalten auf Fe oder FeCr max. 2 kHz.
Löschkopfspannung
Am Löschkopf gemessen (Cr) ca. 28 V
HF-Sperrkreise
Röhrenvoltmeter an Meßpunkt 2 bzw. 2' und mit L 4100 bzw.
4100' auf Minimum abgleichen.
Umschaltung der Vormagnetisierung
Fe, RECORD,
Am Meßpunkt 3 bzw. 3' muß folgende Spannungsänderung ge-
messen werden, bezogen auf UHF
bei Fe
= 0 dB
bei FeCr •= + 2 dB ±0,5 dB
bei Cr
= + 4,5 dB ± 0,5 dB
Aufnahme
Tongenerator an Input, Röhrenvoltmeter und Klirrfaktormesser
(K 31 an Output anschließen, LINE/DIN-Aussteuerungssteller
R 4109 und 4109' offen.
H F-Vormagnetisierung
Meßcassette auflegen, Cr02-Leerband.
Cr, RECORD,
400 Hz und 10 kHz mit —20 dB (VU-Meter) aufsprechen. Pegel
bei anschließender Wiedergabe vergleichen. Ist keine Pegelgleich-
heit vorhanden, dann ist die HF-Vormagnetisierung zu korri-
gieren. Die HF-Variation kann über einen kapazitiven Spannungs-
teiler mit 1 pF Ankoppelkapazität direkt am Kopf gemessen
werden, oder an Meßpunkt 3 bzw. 3' mit einem Röhrenvolt-
meter.
Der Abgleich erfolgt für Spur 1 mit R 4211
für Spur 2 mit R 4211'
weniger HF = Höhenanhebung!
mehr
HF = Höhenabsenkung!
Aufnahme-Pegel
Meßcassette auflegen, Cr02-Leerband
Cr, RECORD,
LINE/DIN-Aussteuerungssteller IR 4109, R 4109') offen.
400 Hz mit 0 dB (VU-Meter) aufsprechen und anschließend
den Wiedergabepegel an den VU-Metern kontrollieren.
Mit R 4119 (VU-Meter links) und R 4119' (VU-Meter rechts)
den Aufsprechstrom so verändern, daß der Wiedergabepegel
= Aufnahmepegel ist
Klirrfaktor
Bei Aufnahmen mit 333 Hz, 0 dB (VU-Meter) darf der Klirr-
faktor bei Wiedergabe folgende Werte nicht überschreiten.
bei Fe2O3-Band K 3 < 2 %
bei Cr02 -Band K 3 < 4 %
Löschdämpfung
Meßcassette auflegen, Cr02-Leerband.
Cr, RECORD,
1 kHz einspeisen 0 dB (VU-Meter)
Löschdämpfung (selektiv gemessen) > 62 dB
Limiter
R 4141 und 4141' auf Linksanschlag stellen.
RECORD, LIMITER
LINE/DIN-Aussteuerungssteller (R 4109, R 4109') offen.
400 Hz +1 dB IVU-Meter) an Input einspeisen, R 4141 bzw.
R 4141' langsam im Uhrzeigersinn drehen, bis l inkes bzw. rechtes
VU-Meter —1 dB anzeigt.
Bei einer kurzzeitigen Spannungserhöhung von 20 dB (10-fach)
regelt der Limiter erst zu und öffnet dann wieder langsam. Die
Hochregelzeit, bis die VU-Meter wieder-10 dB anzeigen, soll 4 —
6 Sekunden betragen.
Mikrofon-Anschluß
An den Mikrofonbuchsen die Stromversorgung für Kondensator-
Mikrofone kontrollieren U = 24 V im Leerlauf.
Überallesfrequenzgänge
Die Überallesfrequenzgänge müssen für Fe203- und Cr02-Bänder
innerhalb des vorgeschriebenen Toleranzfeldes nach DIN 45500,
Blatt 4, liegen. Die Aufnahmen erfolgen mit einem Pegel von ca.
—26 dB unter 0 dB VU-Meter.
7
