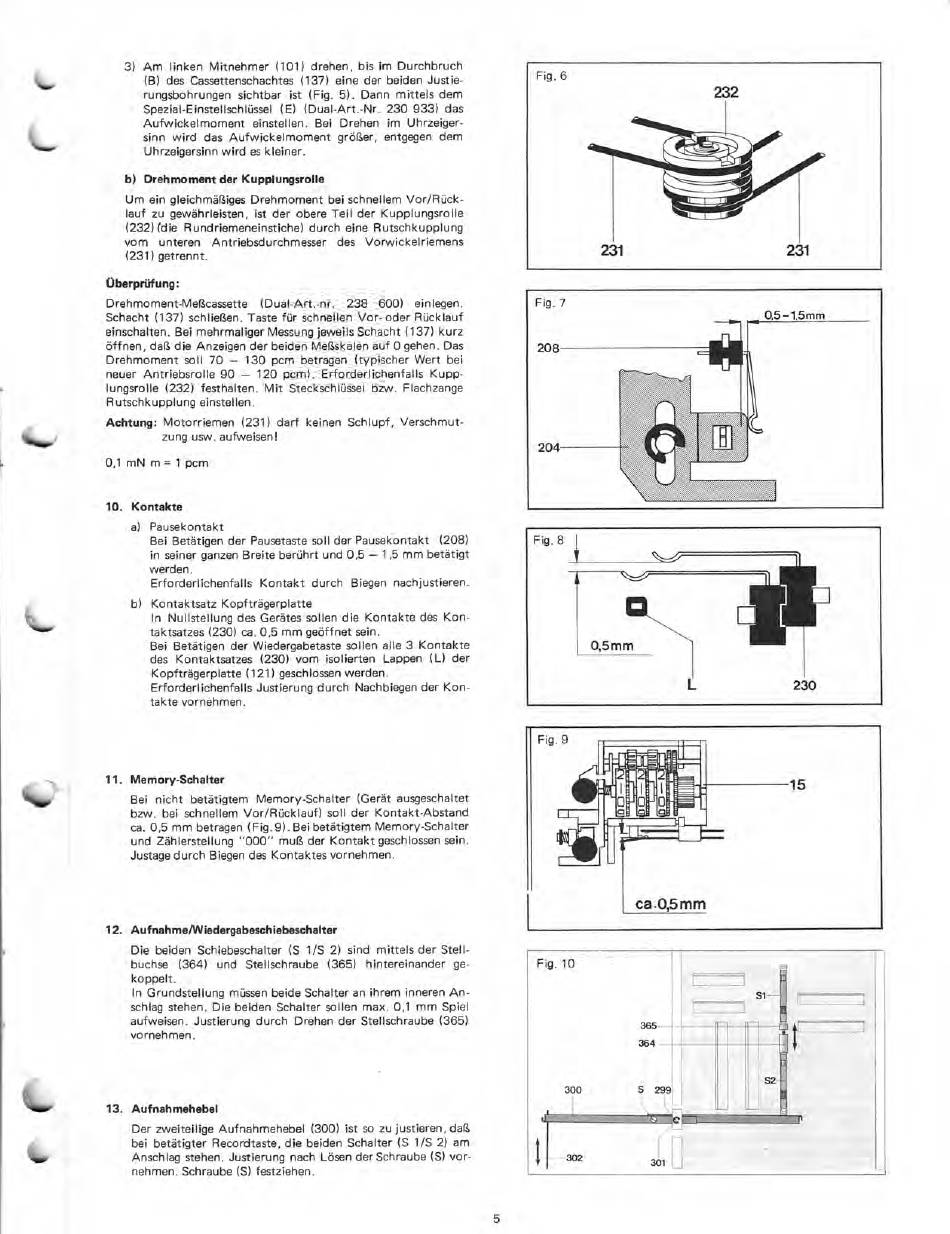

3) Am linken Mitnehmer (101) drehen, bis im Durchbruch
(B) des Cassettenschachtes (137) eine der beiden Justie-
rungsbohrungen sichtbar ist (Fig. 5). Dann mittels dem
Spezial-Einstellschlüssel (E) (Dual-Art.-Nr. 230 933) das
Aufwickelmoment einstellen. Bei Drehen im Uhrzeiger-
sinn wird das Aufwickelmoment größer, entgegen dem
Uhrzeigersinn wird es kleiner.
b) Drehmoment der Kupplungsrolle
Um ein gleichmäßiges Drehmoment bei schnellem Vor/Rück-
lauf zu gewährleisten, ist der obere Teil der Kupplungsrolle
(232) (die Rundriemeneinstiche) durch eine Rutschkupplung
vom unteren Antriebsdurchmesser des Vorwickelriemens
(231) getrennt.
Überprüfung:
Drehmoment-Meßcassette (Dual-Art.-nr. 238 6001 einlegen.
Schacht (137) schließen. Taste für schnellen Vor- oder Rücklauf
einschalten. Bei mehrmaliger Messung jeweils Schacht (137) kurz
öffnen, daß die Anzeigen der beiden Meßskalen auf 0 gehen. Das
Drehmoment soll 70 — 130 pcm betragen (typischer Wert bei
neuer Antriebsrolle 90 — 120 pcm). Erforderlichenfalls Kupp-
lungsrolle (232) festhalten. Mit Steckschlüssel bzw. Flachzange
Rutschkupplung einstellen.
Achtung: Motorriemen (231) darf keinen Schlupf, Verschmut-
zung usw. aufweisen!
0,1 mN m = 1 pcm
10. Kontakte
a) Pausekontakt
Bei Betätigen der Pausetaste soll der Pausekontakt (208)
in seiner ganzen Breite berührt und 0,5 — 1,5 mm betätigt
werden.
Erforderlichenfalls Kontakt durch Biegen nachjustieren.
b) Kontaktsatz Kopfträgerplatte
In Nullstellung des Gerätes sollen die Kontakte des Kon-
taktsatzes (230) ca. 0,5 mm geöffnet sein.
Bei Betätigen der Wiedergabetaste sollen alle 3 Kontakte
des Kontaktsatzes (230) vom isolierten Lappen (L) der
Kopfträgerplatte (121) geschlossen werden.
Erforderlichenfalls Justierung durch Nachbiegen der Kon-
takte vornehmen.
11. Memory-Schalter
Bei nicht betätigtem Memory-Schalter (Gerät ausgeschaltet
bzw. bei schnellem Vor/Rücklauf) soll der Kontakt-Abstand
ca. 0,5 mm betragen (Fig. 9). Bei betätigtem Memory-Schalter
und Zählerstellung "000" muß der Kontakt geschlossen sein.
Justage durch Biegen des Kontaktes vornehmen.
12. Aufnahme/Wiedergabeschiebeschalter
Die beiden Schiebeschalter (S 1/S 2) sind mittels der Stell-
buchse (364) und Stellschraube (365) hintereinander ge-
koppelt.
In Grundstellung müssen beide Schalter an ihrem inneren An-
schlag stehen. Die beiden Schalter sollen max. 0,1 mm Spiel
aufweisen. Justierung durch Drehen der Stellschraube (365)
vornehmen.
13. Aufnahmehebel
Der zweiteilige Aufnahmehebel (300) ist so zu justieren, daß
bei betätigter Recordtaste, die beiden Schalter (S 1/S 2) am
Anschlag stehen. Justierung nach Lösen der Schraube (S) vor-
nehmen. Schraube (5) festziehen.
15
Fig. 10
365
364
5
