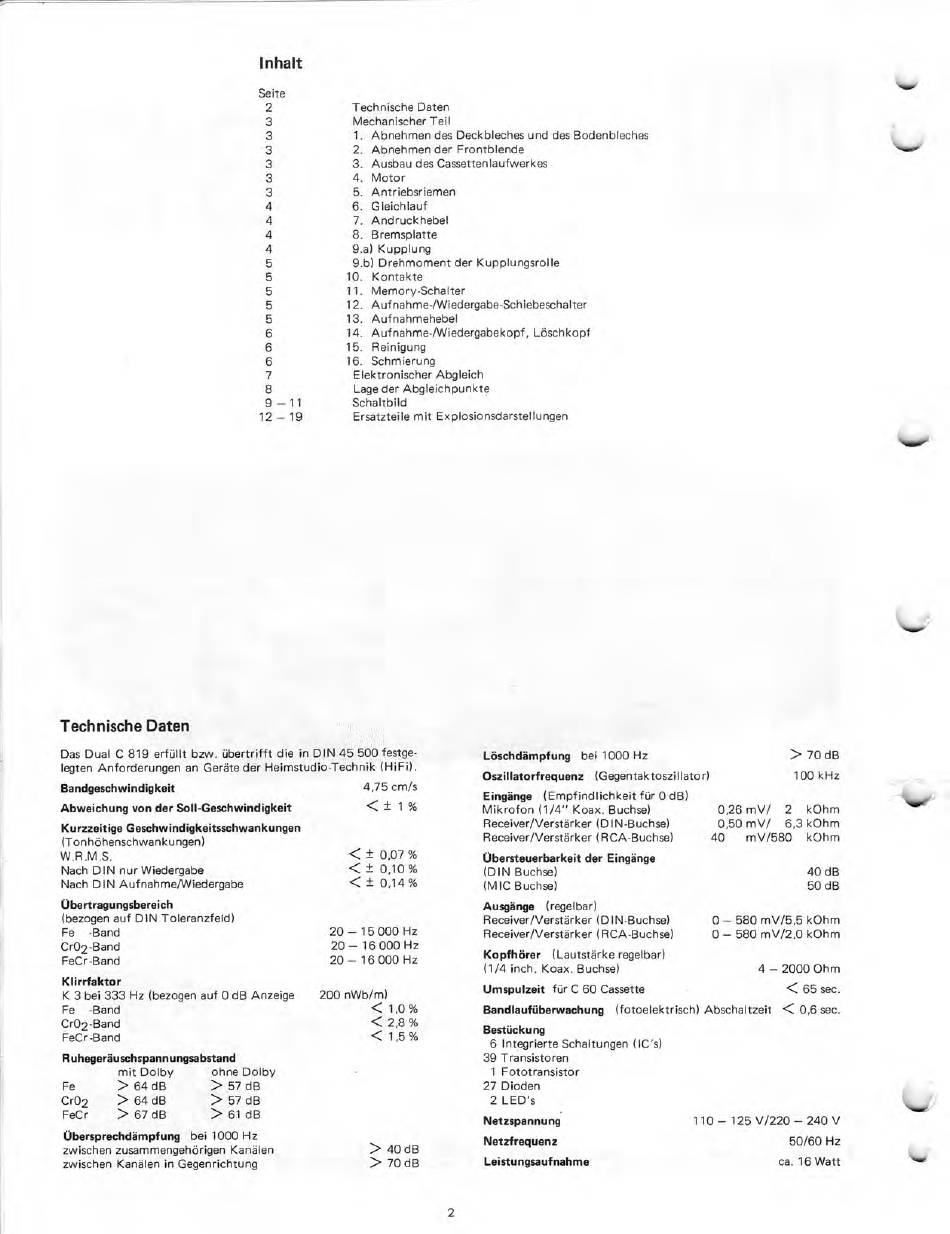

Inhalt
Seite
2
3
3
3
3
3
3
4
4
4
4
5
5
5
5
5
6
6
6
7
8
9-11
12- 19
Technische Daten
4. Motor
9.a) Kupplung
16. Schmierung
Lage der Abgleichpunkte
Schaltbild
Ersatzteile mit Explosionsdarstellungen
Das Dual C 819 erfüllt bzw. übertrifft die in DIN 45 500 festge-
legten Anforderungen an Geräte der Heimstudio -Technik (HiFi).
Bandgeschwindigkeit
4,75 cm/s
Abweichung von der Soll-Geschwindigkeit
< + 1 %
Kurzzeitige Geschwindigkeitsschwankungen
(Tonhöhenschwankungen)
W.R.M.S.
<± 0,07 %
Nach DIN nur Wiedergabe
< ± 0,10%
Nach DIN Aufnahme/Wiedergabe
< ± 0,14%
Übertragungsbereich
(bezogen auf DIN Toleranzfeld)
Fe
-Band
20 - 15 000 Hz
Cr02-Band
20 - 16 000 Hz
FeCr-Band
20- 16 000 Hz
Klirrfaktor
K 3 bei 333 Hz (bezogen auf 0 dB Anzeige
Fe
-Band
Cr02-Band
FeCr-Band
Ruhegeräuschspannungsabstand
mit Dolby
Fe
> 64 dB
Cr02
> 64 dB
FeCr
> 67 dB
ohne Dolby
> 57 dB
> 57 dB
> 61 dB
Übersprechdämpfung bei 1000 Hz
zwischen zusammengehörigen Kanälen
zwischen Kanälen in Gegenrichtung
200 nWb/m)
< 1,0 %
< 2,8 %
< 1,5 %
> 40 dB
> 70 dB
Löschdämpfung bei 1000 Hz
Oszillatorfrequenz (Gegentaktoszillator)
Eingänge (Empfindlichkeit für 0 dB)
Mikrofon (1/4" Koax. Buchse)
Receiver/Verstärker (DIN-Buchse)
Receiver/Verstärker (RCA-Buchse)
Übersteuerbarkeit der Eingänge
(DIN Buchse)
(MIC Buchse)
Ausgänge (regelbar)
Receiver/Verstärker (DIN-Buchse)
Receiver/Verstärker (RCA-Buchse)
Kopfhörer (Lautstärke regelbar)
(1/4 inch. Koax. Buchse)
Umspulzeit für C 60 Cassette
> 70 dB
100 kHz
0,26 mV/
2
kOhm
0,50 mV/
6,3 kOhm
40
mV/580
kOhm
40 dB
50 dB
- 580 mV/5,5 kOhm
0 - 580 mV/2,0 kOhm
4 - 2000 Ohm
< 65 sec.
Bandlaufüberwachung (fotoelektrisch) Abschaltzeit < 0,6 sec.
Bestückung
6 Integrierte Schaltungen (IC's)
39 Transistoren
27 Dioden
2 LED's
Netzspannung
Netzfrequenz
Leistungsaufnahme
110- 125 V/220 - 240 V
50/60 Hz
ca. 16 Watt
2
