Anschluss des AC-Ausgangs

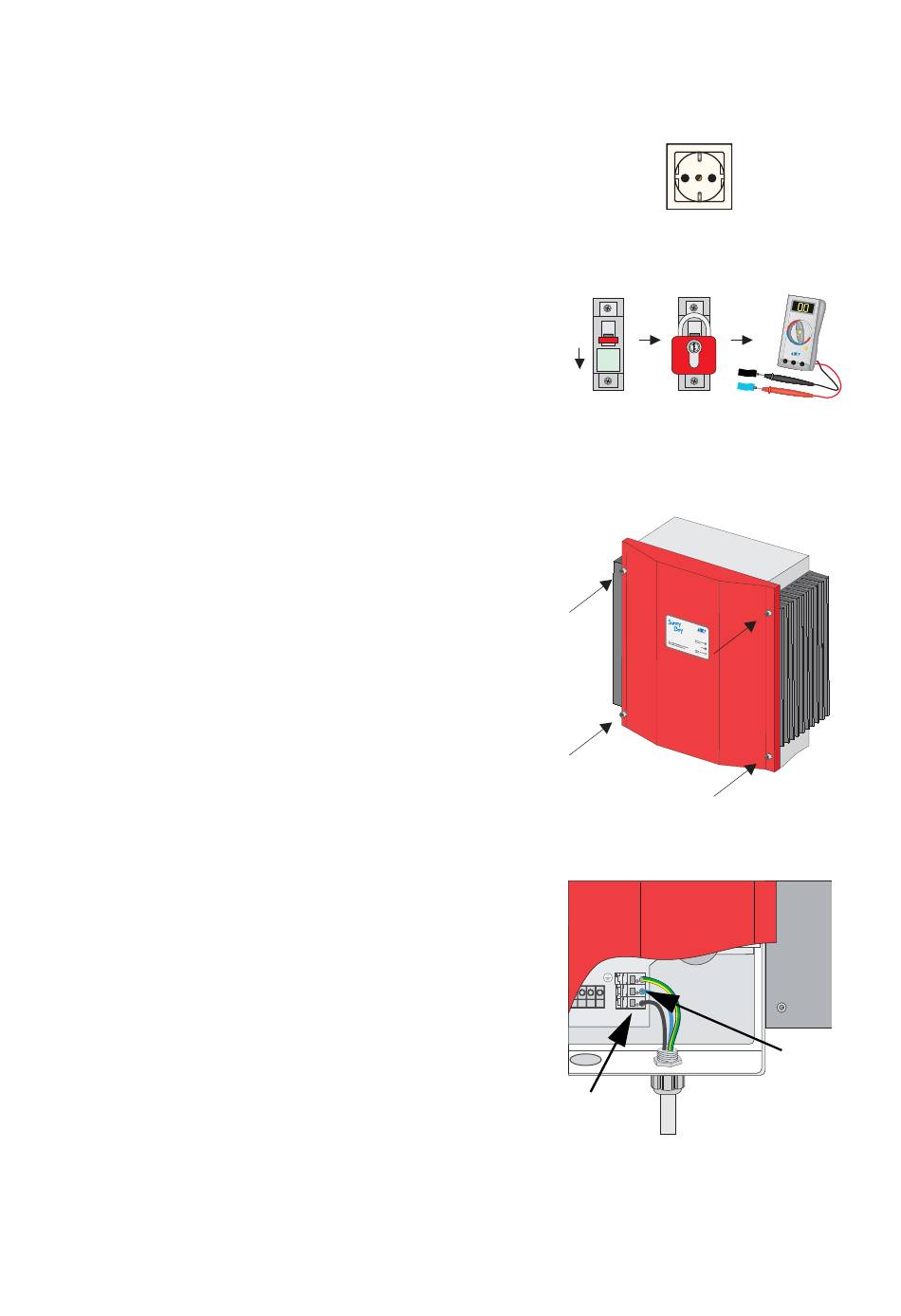

Gehen Sie bei dem Anschluss des AC-Ausgangs wie folgt vor:
1. Überprüfen Sie die Netzspannung. Ist diese hö-
her als 260 V, kann der Sunny Boy 4200TL Mul-
ti-String nur eingeschränkt arbeiten. Hier sollte
der lokale Netzbetreiber für Abhilfe sorgen.
2. Schalten Sie den Netzanschluss frei (Leitungs-
schutzschalter ausschalten), sichern Sie ihn ge-
gen Wiedereinschalten und stellen Sie die
Spannungsfreiheit fest.
3. Lösen Sie die Gehäusedeckelverschraubung
des Sunny Boy 4200TL Multi-String und nehmen
Sie den Deckel vorsichtig ab. Ziehen Sie danach
die Schutzleiter (PE)-Verbindung vom Gehäuse-
deckel ab.
4. Nehmen Sie den Anschluss des Netzkabels vor
wie abgebildet. Verwenden Sie dazu die mitge-
lieferte Kabeldurchführung. „L" und „N" dürfen
nicht vertauscht werden.
Installationsanleitung
max. 260 V!
Die maximale Netzspannung für den
Einspeisebetrieb beträgt 260 V!
Aus!
1. 2.
Vor dem Öffnen des Sunny Boy muss die
Spannungsfreiheit des AC-Ausgangs
sichergestellt sein!
Erd sch
Ear th luss
Fau lt
Beim Abnehmen des Deckels muss der
grün-gelbe PE-Leiter vom Deckel
abgezogen werden!
L
Anschluss von „L" und „N"
SB4200-13:SD1905
Installation
3.
N
